La caída de tensión en sistemas monofásicos es fundamental para un diseño eléctrico seguro.
Un cálculo preciso garantiza eficiencia energética, seguridad y durabilidad de los equipos conectados.
Calculadora de Caída de Tensión Monofásico
Tablas de Valores Comunes para Cálculo de Caída de Tensión Monofásico
Las tablas son herramientas fundamentales para dimensionar correctamente conductores y prever la caída de tensión en diferentes condiciones de carga, materiales y longitudes. Aquí se presentan tablas con valores típicos usados en proyectos eléctricos residenciales, comerciales e industriales.
1. Resistencia y reactancia típica por kilómetro de conductores comunes (en ohmios/km)
| Material | Sección (mm²) | Resistencia (Ω/km) a 20°C | Reactancia (Ω/km) | Corriente Máxima (A) | Tipo común de uso |
|---|---|---|---|---|---|
| Cobre | 1.5 | 12.1 | 0.08 | 15 | Circuitos de iluminación |
| Cobre | 2.5 | 7.41 | 0.08 | 20 | Tomas de corriente pequeños |
| Cobre | 4 | 4.61 | 0.08 | 30 | Tomas de corriente medianas |
| Cobre | 6 | 3.08 | 0.08 | 40 | Equipos mayores |
| Cobre | 10 | 1.83 | 0.08 | 60 | Motores, aire acondicionado |
| Aluminio | 16 | 1.15 | 0.08 | 75 | Alimentación de paneles |
| Aluminio | 25 | 0.727 | 0.08 | 100 | Cargas elevadas |
2. Valores típicos de tensión nominal en sistemas monofásicos y tolerancias recomendadas
| Sistema | Tensión Nominal (V) | Tolerancia (%) | Tensión Mínima Permitida (V) | Uso habitual |
|---|---|---|---|---|
| Residencial | 120 V | ±5% | 114 V | Pequeñas cargas y electrodomésticos |
| Comercial | 127 V | ±5% | 120.7 V | Iluminación y pequeños motores |
| Industrial | 220 V | ±5% | 209 V | Motores y maquinaria |
| Sistemas especiales | 240 V | ±5% | 228 V | Equipos sensibles |
3. Longitudes comunes para cálculo en instalaciones residenciales
| Tipo de instalación | Longitud típica (m) | Ejemplo de aplicación |
|---|---|---|
| Alimentación corta | 10 – 30 | Línea a tomacorrientes en un cuarto |
| Alimentación media | 30 – 60 | Circuito de aire acondicionado |
| Alimentación larga | 60 – 100 | Alimentación a motores de mayor potencia |
Fórmulas Fundamentales para Cálculo de Caída de Tensión Monofásico
El cálculo correcto de la caída de tensión requiere entender y aplicar las fórmulas precisas, que consideran la resistencia y reactancia del conductor, la corriente, y la longitud del cableado.
Fórmula básica de caída de tensión monofásica

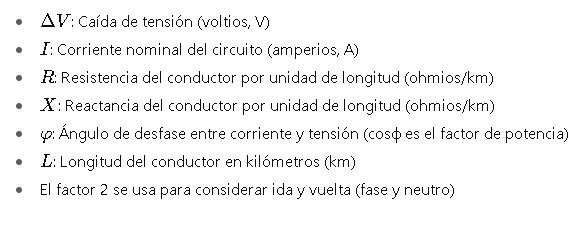

Desglose y explicación de cada variable
- Corriente (I): Se refiere a la corriente que circulará por el conductor durante el funcionamiento normal. Se debe calcular o conocer con base en la carga conectada.
- Resistencia (R): La resistencia eléctrica es función del material del conductor y su sección transversal, además de la temperatura ambiente. Para el cobre a 20 °C, su valor estándar es tabulado. Un aumento en la temperatura incrementa la resistencia.
- Reactancia (X): Está asociada con la inductancia del conductor y el efecto de autoinducción. Suele ser constante en cables comerciales y menor comparado con la resistencia.
- Ángulo de desfase (ϕ): Está relacionado con el factor de potencia cosφ\cos \varphicosφ que define el desfase entre tensión y corriente. En cargas resistivas puras es cercano a 1 (0°), mientras que en cargas inductivas puede ser menor (por ejemplo, 0.8 lagging).
- Longitud (L): Es la longitud total del conductor desde la fuente hasta la carga y de regreso, expresada en kilómetros.
Fórmulas complementarias importantes
- Factor de potencia:
donde:
- P es la potencia activa (W),
- S es la potencia aparente (VA).
- Corriente a partir de potencia:
donde:
- P es la potencia activa (W),
- V es la tensión de línea (V),
- cosφ es el factor de potencia.
Valores comunes para variables en proyectos eléctricos
- Factor de potencia (cosφ\cos \varphicosφ) típicos:
- Cargas resistivas: 0.95 a 1.0
- Motores eléctricos: 0.8 a 0.9
- Iluminación fluorescente: 0.7 a 0.9
- Corrientes nominales en instalaciones:
- Circuitos de iluminación: 10-20 A
- Tomas de corriente: 15-30 A
- Aires acondicionados y motores pequeños: 20-40 A
Ejemplos Prácticos de Cálculo de Caída de Tensión Monofásico
Caso 1: Línea residencial para iluminación con cable de cobre
- Potencia total de la iluminación: 1200 W
- Tensión: 120 V monofásico
- Factor de potencia: 1 (carga resistiva)
- Longitud de cable (ida y vuelta): 50 m (0.05 km)
- Sección del conductor: 2.5 mm² (R = 7.41 Ω/km, X = 0.08 Ω/km)
Paso 1: Calcular corriente
Paso 2: Calcular caída de tensión
Aquí, sinφ=0 ya que cosϕ=1, por tanto
Nota: Se convierte la resistencia a ohmios por metro (7.41 Ω/km = 0.00741 Ω/m).
Paso 3: Interpretación
La caída de tensión es muy baja, apenas 0.74 V, que representa menos del 1% de la tensión nominal, por lo que es aceptable según normativas (máximo 5% usualmente).
Caso 2: Alimentación para motor monofásico 220 V, carga inductiva
- Potencia motor: 3 kW
- Tensión: 220 V
- Factor de potencia: 0.85 lagging
- Longitud de cable ida y vuelta: 80 m (0.08 km)
- Sección conductor: 6 mm² (R = 3.08 Ω/km, X = 0.08 Ω/km)
Paso 1: Calcular corriente
Paso 2: Calcular ángulo de desfase
Paso 3: Calcular caída de tensión

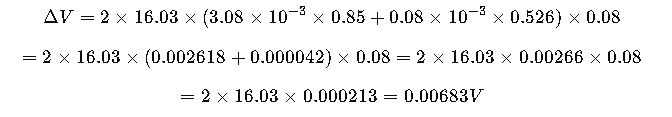

Esta caída es muy pequeña en esta conversión, pero esto se debe a trabajar en kilómetros. En metros:

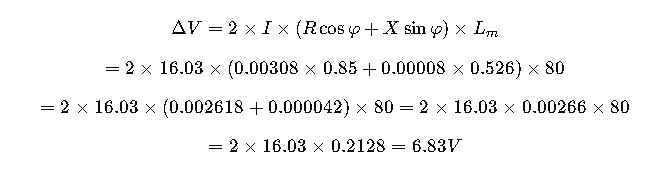

Multiplicamos la resistencia por los metros totales (80 m):
La caída de tensión es de aproximadamente 6.83 V sobre 220 V, equivalente a un 3.1%, que está dentro del límite permitido.
Información adicional para profundizar el cálculo
Consideraciones de temperatura y material
La resistencia varía con la temperatura del conductor, aumentando aproximadamente un 0.4% por grado Celsius sobre 20 °C. Por tanto, en climas cálidos o conductores muy cargados, se debe ajustar R:
donde:
Caída de tensión máxima permitida según normativas
- NEC (National Electrical Code, EEUU): Máximo 5% en total (ida y vuelta), recomendando 3% para la caída de tensión en circuito de alimentación y 2% para ramales.
- IEC 60364: Similar, recomienda que la caída de tensión no supere 4% en circuitos terminales.
Preguntas Frecuentes sobre Cálculo de Caída de Tensión Monofásico
1. ¿Qué es la caída de tensión en un circuito monofásico y por qué es importante calcularla?
La caída de tensión es la reducción del voltaje eléctrico que ocurre cuando la corriente fluye a través de un conductor debido a su resistencia y reactancia. Es fundamental calcularla para garantizar que la tensión en la carga sea adecuada para su correcto funcionamiento, evitar pérdidas energéticas excesivas, y proteger los equipos eléctricos de daños o mal desempeño.
2. ¿Cuáles son las fórmulas básicas para calcular la caída de tensión en un sistema monofásico?
La fórmula más utilizada es:
donde I es la corriente, R y X la resistencia y reactancia del conductor, φ el ángulo de desfase, y L la longitud del cableado en kilómetros.
3. ¿Qué factores afectan la caída de tensión en una instalación monofásica?
Los principales factores son:
- La longitud del conductor (a mayor distancia, mayor caída).
- El material y sección del conductor (cobre o aluminio, calibre).
- La corriente que circula (carga conectada).
- El factor de potencia o tipo de carga (resistiva o inductiva).
- La temperatura ambiente (que afecta resistencia).
4. ¿Qué porcentaje máximo de caída de tensión es aceptable según las normativas?
Generalmente, las normativas permiten un máximo de 5% de caída de tensión para garantizar eficiencia y seguridad. Algunos códigos, como NEC, recomiendan un máximo de 3% para circuitos de alimentación y 2% para circuitos terminales.
5. ¿Cómo afecta el factor de potencia al cálculo de la caída de tensión?
El factor de potencia determina la relación entre la potencia activa y la aparente. En cargas inductivas (como motores), el ángulo de desfase φ\varphiφ influye en la caída porque aumenta la contribución de la reactancia, elevando la caída de tensión respecto a cargas resistivas puras.
6. ¿Se puede compensar la caída de tensión aumentando la sección del conductor?
Sí, aumentar la sección del conductor reduce su resistencia, disminuyendo la caída de tensión. Sin embargo, esto implica mayor costo y dificultad de instalación, por lo que se busca un balance entre economía y rendimiento.
7. ¿Por qué es importante considerar la temperatura ambiente en el cálculo?
Porque la resistencia del conductor aumenta con la temperatura, incrementando la caída de tensión real. Por tanto, para ambientes calurosos o cables con cargas elevadas, es necesario ajustar los valores de resistencia para obtener resultados precisos.
8. ¿Qué materiales de conductor son más recomendados para minimizar la caída de tensión?
El cobre es preferido por su baja resistencia eléctrica, aunque el aluminio es más económico y liviano. Para distancias largas y altas corrientes, el cobre es generalmente más eficiente para controlar la caída.
9. ¿Cómo influye la longitud del cable en la caída de tensión?
La caída es directamente proporcional a la longitud total del conductor (ida y vuelta). A mayor distancia entre la fuente y la carga, mayor será la caída de tensión.
10. ¿Qué herramientas o software se pueden usar para calcular la caída de tensión?
Existen calculadoras en línea especializadas, software de diseño eléctrico como ETAP, AutoCAD Electrical, y hojas de cálculo que permiten realizar estos cálculos con precisión, incorporando variables específicas y normativas locales.
11. ¿Cuál es la diferencia entre caída de tensión monofásica y trifásica?
La caída en sistemas trifásicos considera un factor de
y otros elementos como el balance de cargas, mientras que en monofásicos la fórmula utiliza un factor 2 para ida y vuelta y el análisis es más simple.
12. ¿Cómo se verifica en campo que la caída de tensión cumple con lo calculado?
Se mide con multímetros o voltímetros la tensión en la fuente y en el punto de carga bajo condiciones normales de operación, comparando las diferencias con los cálculos teóricos.
