Calculadora rollos de cinta: convierte mm a in al instante

Convierte rápidamente espesores en mm a pulgadas para rollos de cinta y calcula longitud usable.

Este artículo ofrece fórmulas, tablas responsivas, ejemplos reales y calculadora integrada para ingenieros.

Fundamentos técnicos: qué se calcula y por qué

La necesidad principal es convertir espesor y diámetros a longitudes y cantidades utilizables en procesos industriales.

Se evaluarán diámetros interno y externo, espesor de la cinta, ancho y factor de empaquetamiento para precisión.

Parámetros clave y definiciones

Lista de variables usadas en todas las fórmulas y su significado técnico preciso.

• D_ext: diámetro externo del rollo (medido en mm o in).
• D_core: diámetro del núcleo o mandril (mm o in).
• t: espesor nominal de la cinta (mm o in).
• w: ancho de la cinta (mm o in).
• L: longitud de cinta enrollada (m o in o ft según unidad).
• π: constante pi (3.141592653589793).
• k: factor de empaquetamiento/compresión (adimensional, típicamente 0.98–1.00).
• ρ: densidad lineal o masa por unidad de volumen si se calcula peso (opcional).

Fórmulas esenciales para rollos de cinta (con conversión mm ↔ in)

A continuación se presentan las fórmulas completas para convertir y calcular longitud usando únicamente elementos tipográficos y textuales.

Cálculo de longitud basada en diferencias de áreas

Longitud total L a partir de diámetros y espesor: la aproximación más empleada.

Fórmula general (si las unidades de D_ext, D_core y t son mm, L resultará en mm/t; se convertirá a metros o pulgadas según necesite):

Variables:

• D_ext: diámetro exterior del rollo (mm o in).
• D_core: diámetro del núcleo (mm o in).
• t: espesor de la cinta (mm o in).
• k: factor de empaquetamiento (0.98–1.00 típico).
• L: longitud en la misma unidad lineal que se derive (si entrada en mm y t en mm, dividir por 1000 para obtener metros).

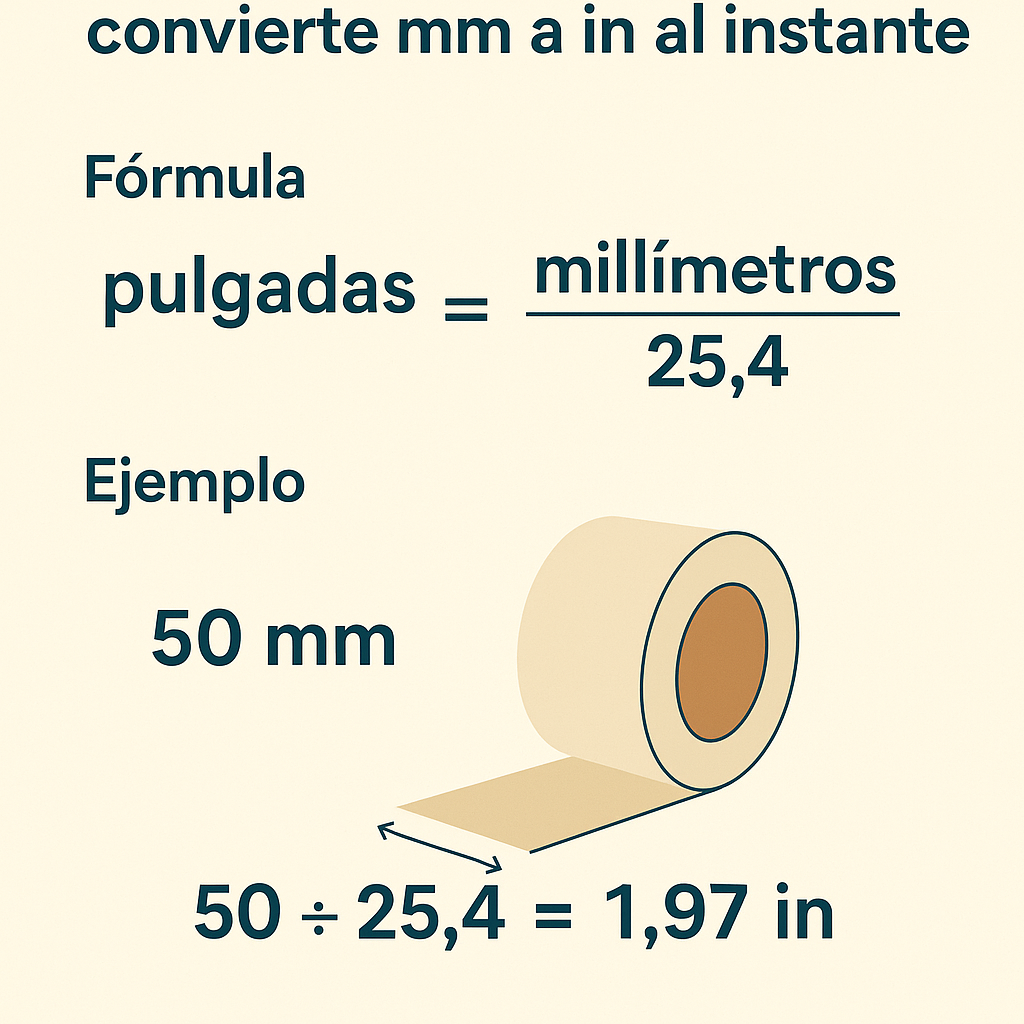

Conversión directa mm a pulgadas y unidades

Relación de conversión y cómo aplicarla dentro de las fórmulas sin ambigüedad.

Para calcular L en pulgadas si D_ext y D_core están en mm: primero convertir diámetros a pulgadas o convertir t a mm consistente con fórmulas.

Longitud por vuelta y número de vueltas

Cálculo del número aproximado de capas y vueltas para control de procesos de bobinado.

Descripción:

• n_capas: número de capas (adimensional).
• v_por_capa: longitud aproximada por capa considerando diámetro medio de esa capa.
• i: índice de capa desde 1 hasta n_capas.

Cálculo de peso si se conoce la densidad o masa por área

Útil para logística y control de inventario: relaciona longitud con masa del rollo.

Variables:

• M: masa total del rollo.
• ρ: densidad del material (p. ej. PVC, PET, papel).

Tablas extensas de referencia: valores comunes y conversiones

Tablas responsivas con los diámetros y longitudes más habituales para rollos de cinta industrial.

Tabla complementaria: conversiones rápidas mm ↔ in para espesores comunes.

Estilos responsivos y accesibilidad para tablas y fórmulas

Las tablas deben adaptarse a pantallas pequeñas y soportar navegación por teclado y lectores de pantalla.

Se sugiere orden semántico, encabezados claros y contraste alto para celdas; filas impares/par pares para legibilidad.

Ejemplos del mundo real con desarrollo completo

Caso 1: Cálculo de longitud de cinta PVC para empaquetado en producción.

Datos: D_ext = 300 mm, D_core = 76 mm, t = 0.20 mm, k = 0.99.

Paso 1: aplicar fórmula de área diferencial:

L = (π / (4 * t)) * (D_ext^2 - D_core^2) * k

Sustitución numérica (t en mm; L resultará en mm):

L = (3.14159265 / (4 * 0.20)) * (300^2 - 76^2) * 0.99

Cálculo interno: (300^2 - 76^2) = 90000 - 5776 = 84224

Factor π/(4*t) = 3.14159265 / 0.8 = 3.9269908

Producto = 3.9269908 * 84224 * 0.99 ≈ 327,178.6 (unidad en mm)

Convertir mm a metros: 327,178.6 mm / 1000 = 327.179 m

Resultado: longitud aproximada = 327.18 metros.

Caso 2: Conversión a pulgadas y longitud en pies para cinta de poliéster.

Datos: t = 0.10 mm, D_ext = 250 mm, D_core = 50 mm, k=0.99.

Primero convertir espesores a pulgadas o convertir resultado final. Convertiremos diámetros a pulgadas:

D_ext_in = 250 / 25.4 = 9.8425 in; D_core_in = 50 / 25.4 = 1.9685 in; t_in = 0.10 / 25.4 = 0.003937 in

Aplicar fórmula en pulgadas:

L_in = (π / (4 * t_in)) * (D_ext_in^2 - D_core_in^2) * k

Cálculo numérico: D_ext_in^2 - D_core_in^2 = 96.88 - 3.875 ≈ 93.005

π/(4*t_in) = 3.14159265 / (4 * 0.003937) = 3.14159265 / 0.015748 = 199.999 (aprox)

Producto = 199.999 * 93.005 * 0.99 ≈ 18,415.7 in

Convertir pulgadas a pies: 18,415.7 in / 12 ≈ 1,534.64 ft

Resultado: longitud ≈ 1,534.6 pies (≈467.87 m tras conversión).

Verificación práctica: control de tolerancias y errores frecuentes

Principales fuentes de error: espesor real vs nominal, variación de densidad, compresión en el bobinado.

Recomendaciones: medir t con micrómetro en 5–10 puntos, comprobar D_ext tras desenrollar sección, ajustar k experimentalmente.

Estimación de incertidumbre

Si Δt es incertidumbre del espesor y ΔD_ext es la del diámetro, aproximar incertidumbre relativa en L:

En la práctica, el término del espesor suele dominar: un 5% de variación en t produce ≈5% en L.

Aplicaciones industriales y referencias normativas

Campos de aplicación: fabricación de cintas adhesivas, conversión de films, empaques y electrónica flexible.

Normas y referencias útiles: estándares de medición dimensional y ensayos de materiales que aplican al control de rollos.

• IEC 60068 — Ensayos ambientales: aplicable a pruebas de comportamiento dimensional bajo temperatura/humedad.
• IEEE Std 122 — No directo, pero normas IEEE aplicables a equipos de medición y control en líneas automatizadas.
• NEC/RETIE — Relevantes cuando las cintas son parte de instalaciones eléctricas o señalización (ver códigos locales).
• ISO 9001 — Control de calidad del proceso de bobinado y especificación de tolerancias.

Enlaces de autoridad:

• ISO — Organización Internacional de Normalización
• IEC — Comisión Electrotécnica Internacional
• IEEE — Institute of Electrical and Electronics Engineers

Plantillas prácticas y checklist para operativa

Pasos rápidos para obtener longitud fiable en la planta:

1. Medir D_ext y D_core en mm con calibrador verificado.
2. Medir t en al menos 5 puntos y registrar media y desviación.
3. Seleccionar k según experiencia: 0.98 para empaques flojos, 0.995 para bobinados controlados.
4. Aplicar fórmula y convertir a unidades requeridas (m o ft).
5. Verificar longitud con conteo de vueltas o medición directa de un tramo cuando sea posible.

Checklist de instrumentación:

• Calibrador vernier o micrómetro digital (resolución 0.01 mm o mejor).
• Pie de rey para diámetros internos.
• Balanza de plataforma si se calcula por masa.

Ampliación técnica: modelos avanzados de bobinado

Para rollos con transición de tensión o con solapado no uniforme se usan modelos por capas discretas.

Modelo por capas (numérico): dividir el rollo en capas i y sumar longitudes por capa usando diámetro medio de capa.

Donde N = número entero de capas. Este enfoque permite modelar variaciones de tensión y imperfecciones locales.

Consejos para integración en sistemas MES/ERP

Relacionar datos medida (D_ext, D_core, t) con el lote y trazabilidad en el sistema de producción.

Automatizar captura con sensores ópticos o láser para diámetros y un etiquetado con longitud calculada.

Recursos adicionales y referencias técnicas

Documentos y guías prácticas sobre metrología dimensional y ensayos en materiales de film y cinta.

• Guías ISO sobre medición dimensional y trazabilidad.
• Manuales de fabricantes de equipos de bobinado (p. ej., datos técnicos de sensores de diámetro).
• Artículos técnicos en revistas de ingeniería de materiales sobre compresión y empaquetamiento.

Resumen operativo: pasos rápidos para convertir mm a in y calcular longitud

1. Obtener D_ext y D_core en mm, medir t con micrómetro.

2. Aplicar L = (π / (4 * t)) * (D_ext^2 - D_core^2) * k, convertir unidades según se necesite.

3. Verificar con medición física o método alternativo (peso/voltaje del sensor).

Apéndice: tablas ampliadas y valores adicionales

Se incluyen ejemplos adicionales de diámetros y espesores para distintas industrias.

Si desea, puedo generar una calculadora interactiva integrada, exportable a su sistema, o proporcionar plantillas CSV para incorporar tablas en sistemas MES/ERP.
