Calculadora de Perímetro (Girth) y Longitud — cm / in
Calcula la circunferencia (perímetro/girth), diámetro y radio a partir de una entrada en cm o pulgadas; convierte unidades y muestra un desglose técnico útil para mediciones de piezas, ropa o tubos.
• Diámetro (D) = C ÷ π.
• Radio (R) = D ÷ 2 = C ÷ (2π).
• Conversión: 1 in = 2.54 cm → cm = in × 2.54, in = cm ÷ 2.54.
Variables: C = circunferencia (cm o in), D = diámetro, R = radio. El resultado principal es la circunferencia en ambas unidades y los valores derivados (D, R).
| Elemento | Circunferencia típica (cm) | Equivalente (in) |
|---|---|---|
| Cabeza adulta | 55–60 | 21.7–23.6 |
| Cuello | 35–45 | 13.8–17.7 |
| Cintura (hombres) | 85–100 | 33.5–39.4 |
| Cadera / pecho | 90–110 | 35.4–43.3 |
| Tubo / manga (pequeño) | 20–40 | 7.9–15.7 |
Preguntas frecuentes
Definición técnica y alcance de la calculadora
El término "girth" se emplea para referirse al perímetro transversal de un objeto cilíndrico o prismático; se expresa típicamente en centímetros o pulgadas.
El objetivo es proporcionar procedimientos matemáticos precisos para convertir entre diámetro, radio, perímetro/circunferencia y longitud lineal asociada.
Conceptos geométricos relacionados
Perímetro vs circunferencia vs girth
Perímetro: suma de las longitudes de los lados de una figura plana cerrada. Circunferencia: perímetro de un círculo.
Girth: medida del contorno de un objeto en una sección transversal; en círculos coincide con la circunferencia.
Relación entre diámetro, radio y girth
En una sección circular, las relaciones fundamentales son: radio (r), diámetro (d) y circunferencia (C).
Estas relaciones permiten convertir entre medidas lineales (cm/in) y definir tolerancias en ingeniería.
Fórmulas esenciales para Perimetro Y Longitud (girth) — presentación estructurada
Se listan todas las fórmulas necesarias para calcular perímetro/circunferencia, diámetro y conversión de unidades, con explicación de variables y valores típicos.
Cada fórmula viene acompañada de la descripción de variables y rangos prácticos utilizados en ingeniería y manufactura.
Fórmula 1: Circunferencia a partir del diámetro
C = π × d
Variables: C = circunferencia o girth; d = diámetro. Valores típicos: d: 1 mm a 2 m; C resultante proporcional.
Fórmula 2: Circunferencia a partir del radio
C = 2 × π × r
Variables: r = radio; r suele ser d/2. Valores típicos: r: 0.5 mm a 1 m según aplicación.

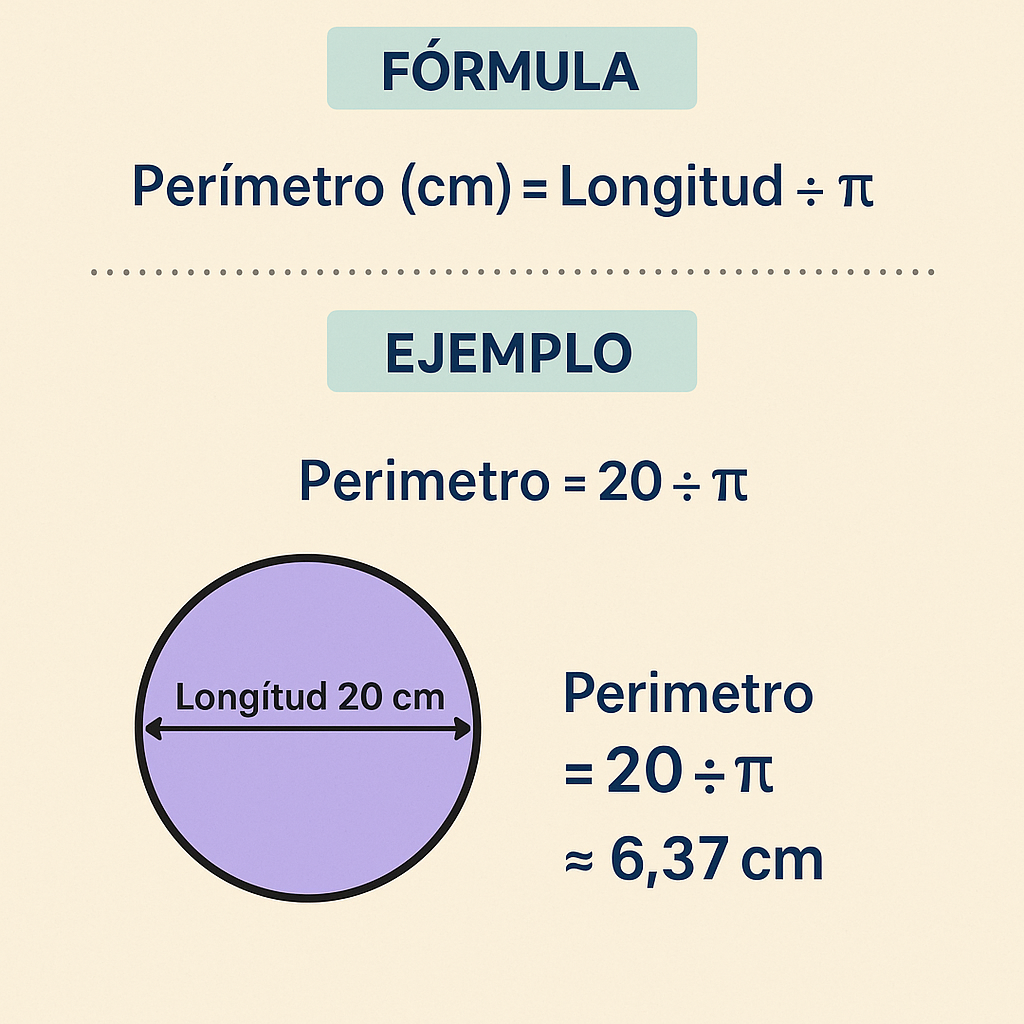

Fórmula 3: Diámetro a partir de la circunferencia
d = C / π
Variables: d = diámetro; C = circunferencia. Útil para dimensionado inverso a partir de mediciones de girth.
Fórmula 4: Radio a partir de la circunferencia
r = C / (2 × π)
Variables: r = radio; permite obtener sección transversal efectiva para cálculo de área.
Fórmula 5: Conversión entre centímetros y pulgadas
1 in = 2.54 cm — por tanto, X in = X × 2.54 cm; X cm = X / 2.54 in
Variables: X = valor a convertir. Rangos típicos: 1–1000 uniades según necesidad.
Fórmula 6: Perímetro de polígonos regulares (aplicable si la sección no es circular)
P = n × a
Variables: P = perímetro; n = número de lados; a = longitud de cada lado. Valores típicos: n≥3; a según dimensiones reales.
Fórmula 7: Aproximación de circunferencia para secciones elípticas
C ≈ π × [3(a + b) − sqrt((3a + b)(a + 3b))]
Variables: a = semieje mayor; b = semieje menor. Uso: cuando la sección transversal es elipse y se requiere girth aproximado.
Explicación detallada de cada variable y valores típicos en ingeniería
- C (circunferencia/girth): longitud alrededor de la sección; típicamente expresada en cm o in. Rango de interés: milimétrico a metros.
- d (diámetro): distancia máxima entre dos puntos de la sección circular; usado en tuberías, cables, resortes.
- r (radio): mitad del diámetro; importante para cálculo de área y momento de inercia.
- a y b: semiejes en elipses; aplicable en perfiles no circulares.
- n y a (lado): parámetros en polígonos regulares para perímetros de perfiles prismáticos.
Tablas extensas de valores comunes y conversión
A continuación se incluyen tablas responsivas con los valores más frecuentes de girth, diámetros equivalentes y conversiones entre centímetros y pulgadas.
Las tablas están diseñadas para ser legibles en escritorio y móviles; contienen rangos usados en mecánica, electricidad y manufactura.
Tabla ampliada: conversión rápida para ingenieros y técnicos que trabajan con tolerancias métricas e imperiales.
Presentación visual de fórmulas y cálculo directo
Se muestra cómo calcular paso a paso sin herramientas externas; las expresiones están en texto para compatibilidad y accesibilidad.
Las ecuaciones son presentadas de forma explícita y seguidas por ejemplos y rangos de aceptación.
Formato de fórmula: Circunferencia desde diámetro
Expresión: C = π × d
Ejemplo de uso: si d = 5 cm, entonces C = 3.141592653589793 × 5 = 15.70796 cm.
Formato de fórmula: Diámetro desde circunferencia
Expresión: d = C ÷ π
Ejemplo: si C = 31.4159 cm, d = 31.4159 ÷ 3.141592653589793 ≈ 10.000 cm.
Formato de fórmula: Radio desde circunferencia
Expresión: r = C ÷ (2 × π)
Ejemplo: si C = 62.8319 cm, r ≈ 62.8319 ÷ (2 × 3.141592653589793) ≈ 10.000 cm.
Formato de fórmula: Conversión de unidades
Expresión: pulgadas = cm ÷ 2.54; centímetros = pulgadas × 2.54
Ejemplo: 50 cm = 50 ÷ 2.54 ≈ 19.685 in; 20 in = 20 × 2.54 = 50.8 cm.
Casos prácticos resueltos y detallados
Se incluyen ejemplos del mundo real con desarrollo paso a paso, incluyendo verificación de unidades y tolerancias.
Cada ejemplo muestra la aplicación de fórmulas para la toma de decisión en diseño o verificación dimensional.
Caso 1: Dimensionado de una manguera según girth medido
Planteamiento: Una manguera flexible tiene un girth medido con cinta de 18.8496 cm; se requiere conocer el diámetro nominal.
Suposiciones: sección transversal aproximadamente circular; medición con error máximo ±0.5%.
Paso 1 — Datos: C = 18.8496 cm.
Paso 2 — Aplicar fórmula: d = C ÷ π.
Resultado: d = 18.8496 ÷ 3.141592653589793 ≈ 6.000 cm.
Paso 3 — Verificación de tolerancia: si error de medición ±0.5% en C, C mínimo = 18.7569 cm, C máximo = 18.9423 cm.
Diámetro mínimo = 18.7569 ÷ π ≈ 5.985 cm; diámetro máximo = 18.9423 ÷ π ≈ 6.015 cm.
Conclusión: diámetro nominal 6.000 cm con tolerancia ±0.015 cm; apto para selección de acoples con holgura prevista.
Caso 2: Convertir diámetro a girth para selección de junta tórica
Planteamiento: Se dispone del diámetro interior de un tubo d = 25.4 mm; se necesita girth en pulgadas para especificar una junta tórica compatible.
Suposiciones: sección perfectamente circular; se requiere girth externo para dimensionado del cordón de goma.
Paso 1 — Datos: d = 25.4 mm = 2.54 cm.
Paso 2 — Calcular circunferencia: C = π × d = 3.141592653589793 × 2.54 ≈ 7.976 cm.
Paso 3 — Convertir a pulgadas: 7.976 ÷ 2.54 ≈ 3.141 in.
Resultado: girth ≈ 3.141 in. Para la junta tórica, seleccionar diámetro nominal y sección transversal que permitan compresión del 10% según especificación.
Validación: si junta requiere 3.141 in ±0.02 in, se confirma que 3.141 in es exacto en el redondeo técnico apropiado.
Procedimiento para mediciones precisas de girth en campo
Instrumentos: cinta metrica flexible, sensores de contorno, calibre láser o scanner 3D para perfiles complejos.
Método: asegurar planitud de la cinta, evitar torsión y aplicar corrección por compresión de la cinta si es necesario.
- Colocar la cinta en la sección más perpendicular al eje del objeto.
- Evitar holguras o estiramiento de la cinta; comprobar calibración con patrón.
- Registrar temperatura, puesto que la expansión térmica afecta dimensiones en metrología precisa.
Correcciones típicas: coeficiente de dilatación lineal para acero ≈ 11.7×10^-6 /°C; aplicar ajuste si la medición supera tolerancias estrechas.
Consideraciones sobre errores y tolerancias
Los errores en la medición de girth se clasifican en sistemáticos (calibración, coeficiente térmico) y aleatorios (manipulación, lectura).
Se recomienda estimar incertidumbre combinada según GUM (Guía de expresión de la incertidumbre de medición) para evaluación metrológica.
Método para estimar incertidumbre práctica
- Determinar incertidumbres individuales: instrumento (u1), procedimiento (u2), ambiente (u3).
- Calcular incertidumbre combinada: uc = sqrt(u1^2 + u2^2 + u3^2).
- Multiplicar por factor de cobertura (k = 2) para obtener intervalo de confianza ≈95%.
Ejemplo rápido: cinta con incertidumbre u1 = 0.02 cm, lectura u2 = 0.01 cm, ambiente u3 = 0.005 cm -> uc ≈ 0.0226 cm; con k=2 -> U ≈ 0.0452 cm.
Aplicaciones industriales y normativas relevantes
Campos de aplicación: tuberías, sellos, cables, perfilería, control de calidad en manufactura y diseño de componentes mecánicos.
Referencias normativas y guías técnicas se citan para procedimientos de medición y tolerancias dimensionales.
- ISO 286 — Sistemas de tolerancias y ajustes para piezas cilíndricas y roscas.
- ISO 4287/4288 — Normas para rugosidad y características superficiales que afectan mediciones de contorno.
- GUM — ISO/IEC Guide 98-3:2008 — Guía para la expresión de incertidumbre de la medida.
Enlaces externos de autoridad: sitios oficiales ISO (https://www.iso.org), NIST (https://www.nist.gov) y guías metrológicas nacionales.
Extensiones: cálculo para perfiles no circulares y uso de aproximaciones
Cuando la sección no es circular, se emplean perímetros poligonales o fórmulas aproximadas como la de Ramanujan para elipses.
Se muestran métodos de discretización numérica para obtener girth mediante muestreo del contorno.
Método de muestreo digital
- Escaneo 3D del contorno con resolución adecuada.
- Discretizar contorno en N puntos ordenados.
- Sumar distancias euclidianas entre puntos sucesivos para obtener perímetro aproximado.
Precisión depende de N y del filtrado aplicado; aumentar N reduce error hasta la resolución del sensor.
Recomendaciones prácticas para implementación de una calculadora web o móvil
Interfaz: permitir entrada de valores en cm o in; proveer conversión automática y mostrar tolerancias e incertidumbre estimada.
Validación: incluir control de errores, límites físicos (por ejemplo d>0), y asesoría sobre instrumentos de medición.
- Entrada: permitir C, d o r; calcular los restantes automáticamente.
- Salida: mostrar resultados con número de decimales configurable y convertidor de unidades.
- Accesibilidad: etiquetas claras, roles ARIA en tablas y textos descriptivos.
Más ejemplos avanzados y verificación numérica
Se amplían los ejemplos con verificación frente a normativa y condiciones ambientales.
Incluye casos con compensación térmica y cálculo de área a partir de girth para comprobación de sección.
Caso 3: Cálculo de área desde girth para tubería corroida
Planteamiento: girth medido C = 62.8319 cm; se debe estimar área de la sección para verificar caudal potencial.
Asunción: sección circular, sin deposición interna significativa.
Paso 1 — Calcular radio: r = C ÷ (2 × π) = 62.8319 ÷ (2 × 3.141592653589793) ≈ 10.000 cm.
Paso 2 — Calcular área: A = π × r^2 = 3.141592653589793 × (10.000)^2 = 314.159 cm².
Interpretación: área interna ~0.0314159 m²; usar en ecuaciones de flujo (por ejemplo Q = A × v).
Si velocidad v = 1 m/s, caudal Q ≈ 0.0314159 m³/s ≈ 31.416 L/s.
Caso 4: Girth de una sección elíptica para ajuste de funda
Planteamiento: semiejes a = 6 cm y b = 4 cm; calcular girth aproximado con la fórmula de Ramanujan.
Uso: ajuste de fundas y recubrimientos elásticos que requieren perímetro de diseño.
Paso 1 — Aplicar fórmula: C ≈ π × [3(a + b) − sqrt((3a + b)(a + 3b))].
Paso 2 — Sustituir: a=6, b=4 => C ≈ 3.141592653589793 × [3(10) − sqrt((18+4)(6+12))] = π × [30 − sqrt(22×18)].
Calcular sqrt: sqrt(396) ≈ 19.8997 => término interno ≈ 30 − 19.8997 = 10.1003 => C ≈ π × 10.1003 ≈ 31.726 cm.
Conclusión: girth aproximado 31.726 cm; comparar con mediciones reales y ajustar tolerancias del recubrimiento.
Buenas prácticas y control de calidad
Implementar procedimientos de verificación cruzada entre métodos: cinta vs escáner 3D vs cálculo geométrico.
Registrar condiciones ambientales y certificados de calibración de instrumentos para trazabilidad.
- Plan de muestreo para lotes de producción.
- Control estadístico de proceso (SPC) para monitorizar girth y detectar tendencias.
- Documentación de tolerancias según norma aplicable del producto.
Referencias y enlaces de autoridad
Para profundizar en normas y metodologías de medición consulte las siguientes fuentes normativas y técnicas.
Las referencias proporcionadas son recursos oficiales y guías ampliamente aceptadas en metrología e ingeniería.
- ISO — International Organization for Standardization: https://www.iso.org (normas ISO 286, ISO 4287/4288, entre otras).
- NIST — National Institute of Standards and Technology: https://www.nist.gov (guías de metrología y trazabilidad).
- GUM — Guide to the Expression of Uncertainty in Measurement: ISO/IEC Guide 98-3:2008.
- Textos de referencia en mecánica de materiales y metrología dimensional: B. N. Taylor, C. E. Kuyatt. "Guidelines for Evaluating and Expressing the Uncertainty of NIST Measurement Results".
Apéndice: tablas adicionales y utilidades rápidas
Se incluyen tablas complementarias con fórmulas invertidas y valores de π con distintas precisiones para cálculo manual rápido.
