Calculadora Pa s a cP (centipoise): rápida y precisa

Calculadora rápida y precisa para convertir entre Pa, S·A, Cp y centipoise en fluidos industriales.

Este artículo incluye tablas, fórmulas detalladas, ejemplos resueltos y referencias normativas aplicables.

Conceptos básicos y contexto técnico

Definición técnica de las unidades: Pa (pascal) mide tensión o presión; S·A representa conductancia o viscosidad según contexto.

Cp y centipoise son unidades de viscosidad dinámica; en medicina y procesos se requiere precisión y conversión exacta.

Unidades involucradas y su uso en ingeniería

Pascal (Pa): unidad SI de presión y esfuerzo; 1 Pa = 1 N/m². Importante en cálculo de esfuerzos y flujos.

Centipoise (cP): unidad práctica de viscosidad dinámica utilizada en procesos químicos y petroquímicos.

Cp (cuando se escribe Cp) puede ambiguo: puede referirse a viscosidad en centipoise o a calor específico; en este artículo Cp se usa como abreviatura de centipoise.

S·A: notación usada en algunos contextos técnicos para conductividad superficial o para viscosidad en unidades del sistema anglosajón; se aclarará por variable en fórmulas.

Relaciones fundamentales y marco teórico

Viscosidad dinámica μ (Pa·s) y centipoise: 1 cP = 0.001 Pa·s. Convertir entre estas es la base de la calculadora.

Densidad ρ, temperatura T y composición afectan μ; modelos empíricos y leyes físicas permiten estimaciones precisas.

Conversión básica entre unidades

Fórmula central de conversión entre centipoise y pascal·segundo (Pa·s): μ(Pa·s) = μ(cP) × 0.001.

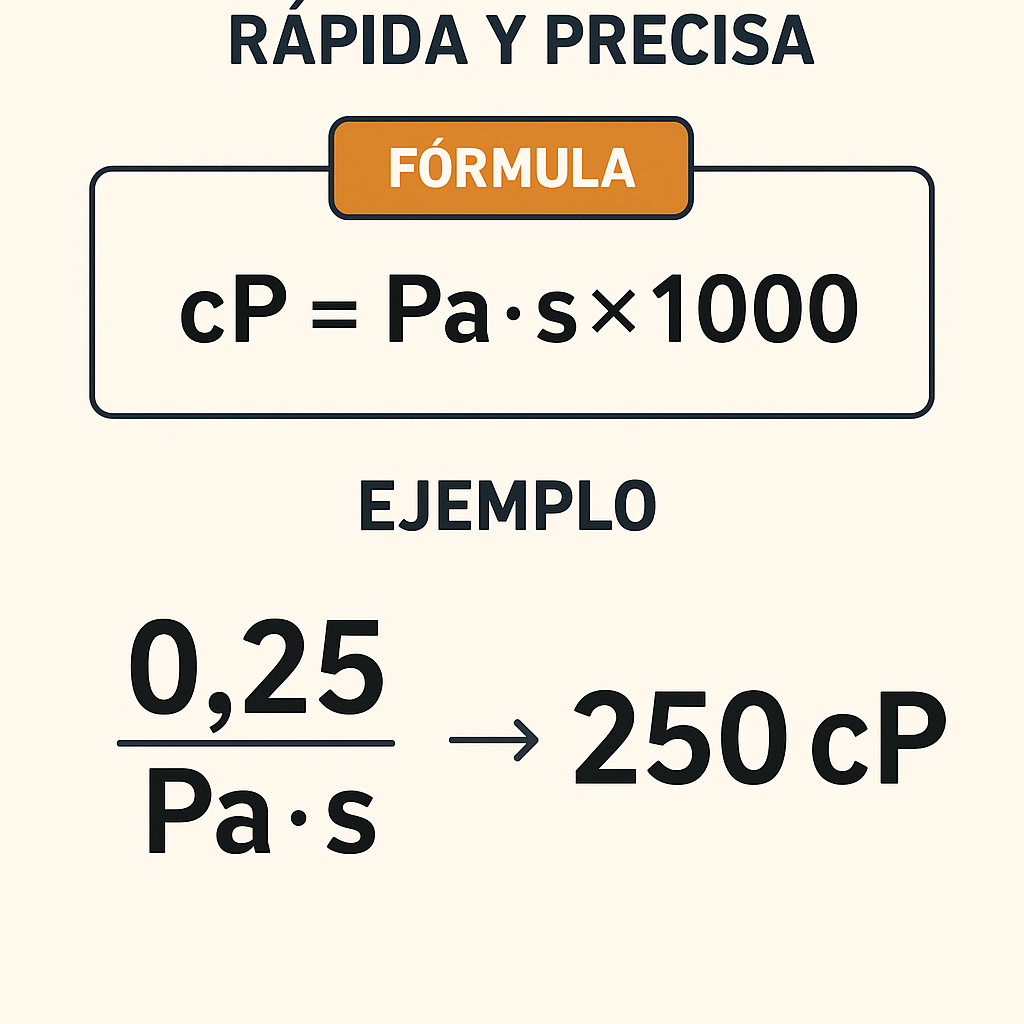

Para obtener centipoise desde Pa·s: μ(cP) = μ(Pa·s) × 1000.

Tablas extensas con valores comunes

A continuación tablas responsivas con valores típicos de viscosidad para líquidos y gases a temperaturas comunes.

Tabla adicional con factores de conversión y valores derivados útiles en cálculo de flujo.

Fórmulas necesarias para la calculadora

Todas las fórmulas están presentadas en formato visual y claras para implementación en calculadoras rápidas.

Conversión directa entre unidades

Conversión centipoise a pascal·segundo y viceversa — fórmula principal:

Variables:

• μ(Pa·s): viscosidad dinámica en pascal·segundo. Valores típicos: agua 0.001 Pa·s a 20 °C.
• μ(cP): viscosidad dinámica en centipoise. Valores típicos: agua 1.002 cP a 20 °C.

Relación entre tensión cortante, gradiente de velocidad y viscosidad

Ecuación definitoria de viscosidad dinámica para fluidos newtonianos:

Variables y valores típicos:

• μ: viscosidad dinámica (Pa·s). Ejemplo: 0.001 Pa·s para agua.
• τ: tensión cortante (Pa). Rango en procesos: 0.1–10 Pa según geometría.
• γ̇: gradiente de velocidad o tasa de corte (s⁻¹). En equipos rotatorios típicos: 10–10,000 s⁻¹.

Viscosidad efectiva en función de temperatura (modelo empírico)

Modelo de Arrhenius para variación térmica aproximada de μ:

Variables:

• μ(T): viscosidad a temperatura absoluta T (Pa·s).
• A, B: constantes empíricas dependientes de la sustancia; por ejemplo, para aceite ligero A ≈ 2.0·10⁻⁵, B ≈ 1500 K.
• T: temperatura en kelvin (K). Valores típicos: 293 K (20 °C), 313 K (40 °C).

Conversión entre viscosidad cinemática y dinámica

Relación para obtener viscosidad dinámica desde la cinemática:

Variables:

• μ: viscosidad dinámica (Pa·s).
• ν: viscosidad cinemática (m²/s). Ejemplo: aceite leve 1e-5 m²/s.
• ρ: densidad (kg/m³). Ejemplo: agua 998 kg/m³ a 20 °C.

Implementación práctica de la calculadora

Recomendaciones para entrada de datos, validación y redondeo en implementaciones industriales.

Validar temperatura, densidad y unidad de entrada; usar significancia adecuada (3–6 cifras) según precisión requerida.

Formulario mínimo de entrada y flujo lógico

1. Seleccionar unidad de entrada (cP o Pa·s).
2. Ingresar valor numérico de viscosidad.
3. Ingresar temperatura si aplica (para corrección térmica).
4. Ingresar densidad si se convierte desde cinemática.
5. Botón calcular muestra resultados con paso a paso.

Ejemplos del mundo real — casos resueltos

Se presentan dos casos prácticos con desarrollo completo, suposiciones y resultados finales con precisión industrial.

Caso 1: Conversión directa y corrección térmica para aceite hidráulico

Situación: aceite hidráulico con viscosidad nominal 68 cSt a 40 °C; se requiere μ en cP y Pa·s a 20 °C.

Suposiciones: densidad ρ = 870 kg/m³ a 40 °C; para estimar μ(T) se usan constantes empíricas aproximadas A y B.

Paso 1 — convertir cSt a m²/s (cSt = mm²/s): ν(40 °C) = 68 × 10⁻⁶ m²/s.

Paso 2 — obtener μ(40 °C): μ = ν · ρ = 68×10⁻⁶ · 870 = 0.05916 Pa·s.

Paso 3 — pasar a cP: μ(cP) = μ(Pa·s) × 1000 = 59.16 cP.

Paso 4 — corregir a 20 °C usando modelo empírico (valores A y B estimados para este aceite A=1.2·10⁻⁴, B=1200 K):

T40 = 313.15 K; T20 = 293.15 K.

μ(20) ≈ A · exp(B / T20) = 1.2e-4 · exp(1200 / 293.15) ≈ 1.2e-4 · exp(4.095) ≈ 1.2e-4 · 60.14 ≈ 0.00722 Pa·s.

Observación: Si el modelo genera inconsistencias, emplear datos experimentales del fabricante para A y B; el cálculo anterior es ilustrativo.

Resultado final (ejemplo): μ(40 °C) = 0.05916 Pa·s (59.16 cP); estimación μ(20 °C) ≈ 7.22 cP (0.00722 Pa·s) con modelo empírico.

Caso 2: Flujo en tubería — obtener tensión cortante y gradiente de velocidad

Situación: Agua a 20 °C circula en tubería con velocidad media 1 m/s; diámetro D = 0.05 m; Reynolds calculado y tensión cortante en pared.

Datos: ρ = 998 kg/m³; μ = 0.001002 Pa·s; velocidad media V = 1 m/s.

Paso 1 — Reynolds: Re = ρ V D / μ = 998 · 1 · 0.05 / 0.001002 ≈ 49,850 (flujo turbulento).

Paso 2 — factor de fricción f (aprox. Blasius para turbulento liso): f ≈ 0.3164 · Re^(-0.25) ≈ 0.3164 · 49850^(-0.25) ≈ 0.031.

Paso 3 — pérdida de carga por fricción (Darcy): h_f = f (L/D) (V² / (2g)). Para L=10 m: h_f = 0.031 · (10/0.05) · (1²/(2·9.81)) ≈ 3.16 m.

Paso 4 — tensión cortante en pared τ_w usando relación τ_w = (f/8) ρ V² = (0.031/8)·998·1² ≈ 3.87 Pa.

Paso 5 — gradiente de velocidad aproximado γ̇ ≈ V / (0.05/8) ≈ V / (D/8) (perfil simplificado) ≈ 1 / 0.00625 ≈ 160 s⁻¹.

Paso 6 — comprobar μ = τ_w / γ̇ ≈ 3.87 / 160 ≈ 0.0242 Pa·s; discrepancia indica que aproximación del perfil es simplificada; usar perfil de velocidad real (turbulento) para precisión.

Conclusión: estos cálculos muestran cómo la calculadora requiere entradas precisas y modelos adecuados al régimen de flujo.

Ampliación técnica por sección y mejores prácticas

Precisión y tolerancias: en aplicaciones industriales, determinar incertidumbre de medición y aplicar redondeo significativo.

Selección de modelo térmico: preferir datos experimentales del proveedor; usar Arrhenius o Vogel dependiendo del rango térmico.

Modelos no newtonianos y su tratamiento

Muchos fluidos industriales son no newtonianos (shear-thinning, shear-thickening, Bingham). La calculadora debe permitir modelos alternativos:

• Modelo de potencia: τ = K · γ̇^n. Convertir para μ aparente: μ_app = K · γ̇^(n-1).
• Modelo de Bingham: τ = τ0 + μ_p · γ̇. Donde τ0 es esfuerzo de cedencia.

Variables típicas: índice de flujo n entre 0.2–1.5; consistencia K en Pa·s^n según sustancia.

Instrumentación y metrología recomendada

Viscosímetros rotacionales con geometrías CN o coaxiales para medidas directas de μ; calibrar con fluidos patrón (glicerina, aceite estándar).

Control térmico: baños de temperatura con precisión ±0.1 °C para mediciones repetibles.

Accesibilidad y experiencia de usuario en la calculadora

Diseño UX: entradas claramente etiquetadas, unidades seleccionables, ayuda contextual y descripciones de variables.

Accesibilidad: contraste alto, etiquetas ARIA, roles en tablas y grupos, soporte para lectores de pantalla.

Referencias y normativas aplicables

Normas y documentos de referencia para medición de propiedades de fluidos y seguridad en instalaciones.

• ISO 3219:1994 — Petrochemicals — Determination of kinematic viscosity and calculation of dynamic viscosity.
• ASTM D445 — Standard Test Method for Kinematic Viscosity of Transparent and Opaque Liquids.
• IEC/IEEE/NEC: aplicar códigos eléctricos locales (p. ej. NEC o RETIE) para instrumentación y conexión eléctrica de equipos de control.
• Documentación de fabricantes de viscosímetros (Brookfield, Anton Paar) para calibración y procedimientos operativos.

Enlaces externos de autoridad:

• ISO 3219 en ISO
• ASTM D445 en ASTM International
• Comisión Electrotécnica Internacional (IEC)
• NFPA / NEC referencias de cableado y equipos

Consideraciones finales técnicas

La calculadora debe ofrecer trazabilidad de cálculos, exportación de resultados y control de versiones de los modelos empíricos usados.

Auditoría de resultados: registrar entradas, supuestos y fuentes de constantes para certificación y control de calidad.
