Acceso rápido a calculadora para llaveros tipo carabinero en mm: cálculo de resistencia, dimensiones y ajuste.
Este artículo ofrece fórmulas, tablas responsivas, ejemplos prácticos y recursos normativos para uso online y gratuito.

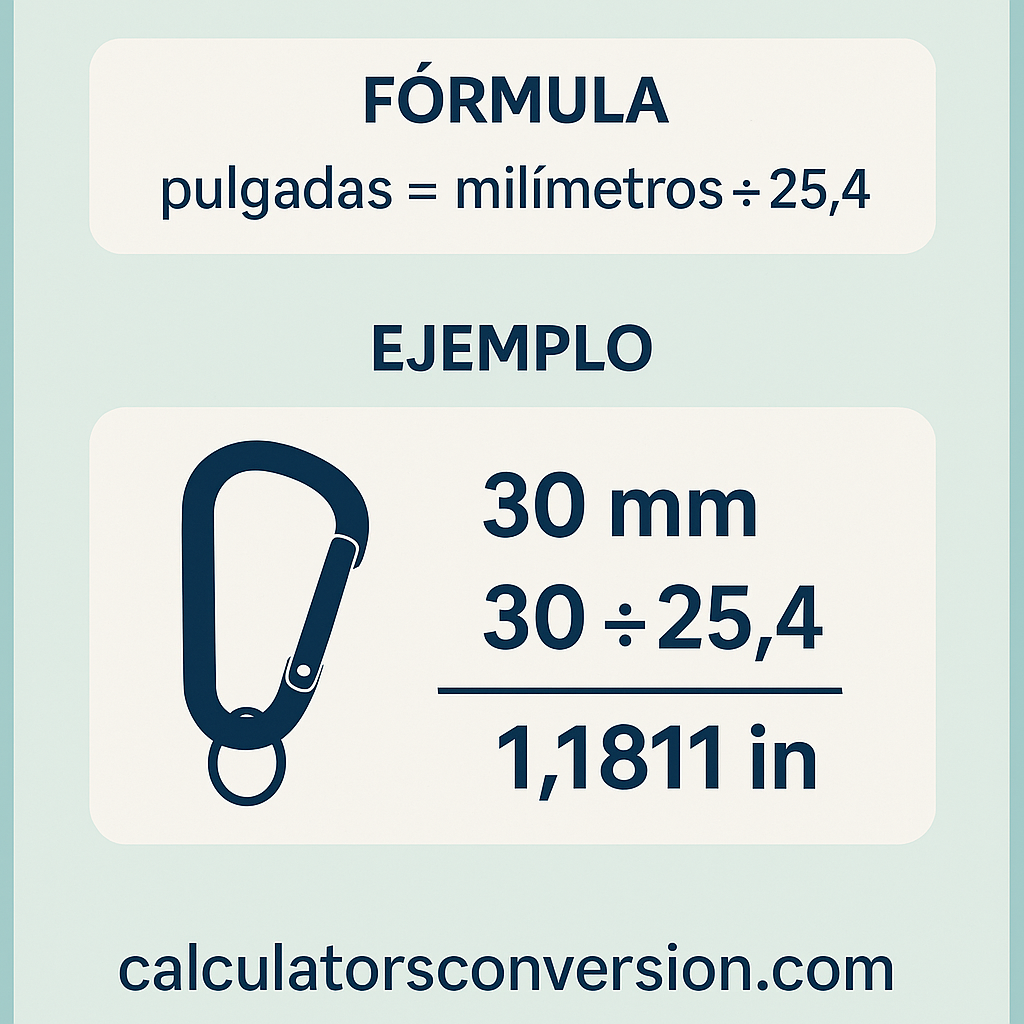

Calculadora de llaveros / mosquetones: conversión mm → in y compatibilidad
Convierte dimensiones de mosquetones de milímetros a pulgadas y evalúa rápidamente la compatibilidad con aritos/llaveros según apertura y espesor.
• % de apertura relativa: % = (Apertura_mm / Longitud_mm) × 100
• Compatibilidad básica: si Aro_mm ≤ Apertura_mm entonces "Encaja directamente". Si Aro_mm ≤ Apertura_mm × 1.2 entonces "Posible con esfuerzo". Si Aro_mm > Apertura_mm × 1.2 entonces "No encaja".
• Porcentaje de uso de la abertura por aro: Uso% = (Aro_mm / Apertura_mm) × 100 — indica la fracción del hueco ocupada por el aro.
Variables:
• Longitud_mm: longitud total del mosquetón en milímetros.
• Espesor_mm: diámetro del alambre o sección del mosquetón en milímetros.
• Apertura_mm: distancia útil de paso por la puerta en milímetros.
• Aro_mm: diámetro exterior nominal del aro/llavero en milímetros.
Resultado: la calculadora convierte dimensiones y ofrece una recomendación de compatibilidad técnica basada en la relación entre aro y abertura.
| Elemento | Valor típico | Comentario |
|---|---|---|
| Mosquetón pequeño | 25–50 mm | Usado en llaveros y colgantes |
| Mosquetón mediano | 50–70 mm | Uso general, soporta mayor carga |
| Espesor común | 2–5 mm | Alambre o perfil doblado |
| Apertura típica | 6–15 mm | Define compatibilidad con aros estándar |
| Aro/llavero típico | 10–25 mm | Varía según diseño y grosor del aro |
Preguntas frecuentes
Descripción técnica y alcance funcional
La calculadora para llaveros carabineros en milímetros es una herramienta destinada a diseñadores, fabricantes y usuarios técnicos que requieren determinar parámetros críticos: diámetros, espesores, secciones transversales, resistencia a tracción, factor de seguridad y compatibilidad con elementos de sujeción. Se cubren aspectos geométricos, mecánicos y normativos aplicables a piezas de pequeña escala sometidas a cargas de manipulación, suspensión y anclaje ligero.
El documento detalla fórmulas empleadas, define variables, presenta tablas de valores comunes, incluye ejemplos resueltos y referencias a normas internacionales sobre materiales, resistencia y marcado de aprendizajes.
Variables fundamentales y definición técnica
Listado de variables principales usadas en todos los desarrollos y fórmulas:
- D: diámetro exterior del cuerpo del carabinero (mm).
- d: diámetro del alma o sección eficaz en la zona de mayor esfuerzo (mm).
- A: área efectiva de sección transversal (mm²).
- σ_ult: resistencia última del material (MPa).
- σ_y: límite elástico del material (MPa).
- F: carga aplicada o solicitación (N).
- FS: factor de seguridad (adimensional).
- τ: esfuerzo cortante máximo (MPa).
- L: longitud útil del gancho o brazo (mm).
- r: radio de curvatura interno de la horquilla o puente (mm).
Definición operativa: área efectiva A se calcula según la geometría (círculo sólido, semianular u otras). Para perfiles no macizos, la sección eficaz depende de paredes y huecos.
Tablas de valores comunes para llaveros carabineros (responsive)
Las tablas siguientes recopilan diámetros, áreas, capacidades de carga aproximadas y recomendaciones de material. Útiles para selección rápida y validación previa al cálculo detallado.
| Diámetro D (mm) | Sección A (mm²) | Material típico | σ_ult (MPa) | Carga de trabajo recomendada F_w (N) | Factor de seguridad FS |
|---|---|---|---|---|---|
| 4 | 12.57 (sólido) | Acero inoxidable 304 | 520 | 1200 | 4 |
| 6 | 28.27 | Acero carbono AISI 1018 | 550 | 2500 | 4.5 |
| 8 | 50.27 | Acero inoxidable 316 | 580 | 4200 | 5 |
| 10 | 78.54 | Aluminio 6061 (anodizado) | 310 | 2200 | 3 |
| 12 | 113.10 | Acero aleado | 700 | 7000 | 5 |
| 16 | 201.06 | Acero inoxidable 17-4 PH | 900 | 14000 | 6 |
Tabla suplementaria con geometrías huecas y paredes típicas (valores indicativos para selección rápida).
| D_ext (mm) | D_int (mm) | Espesor (mm) | A_eff (mm²) | Uso típico |
|---|---|---|---|---|
| 8 | 6 | 1 | 22.62 | Llaveros ligeros, estéticos |
| 10 | 7 | 1.5 | 38.48 | Sujetos a tracción moderada |
| 12 | 9 | 1.5 | 56.55 | Aplicación general |
| 14 | 10 | 2 | 76.37 | Uso robusto, carga ligera |
Fórmulas esenciales y representación calculadora
Presentamos las ecuaciones necesarias para evaluar resistencia y dimensiones. Cada fórmula se muestra de forma legible con etiquetas y explicaciones de variables y unidades.
Nota: todas las fuerzas en newton (N), áreas en mm², esfuerzos en MPa (N/mm²) y longitudes en mm.
Área de sección circular maciza
A = π × (D/2)²
Variables: D = diámetro exterior (mm). Valores típicos: D=4…16 mm. Resultado A en mm².
Área de sección anular (hueca)
A = π × ((D_ext/2)² − (D_int/2)²)
Variables: D_ext = diámetro exterior, D_int = diámetro interior. Valores típicos: D_int≈0.6–0.8×D_ext.
Esfuerzo normal por tracción
σ = F / A
Variables: F = carga aplicada (N), A = área efectiva (mm²). Comparar σ con σ_y y σ_ult.
Factor de seguridad requerido
FS = σ_ult / σ_deseado o FS = σ_ult / σ_operacional
Práctica: elegir FS según uso: 3 para objetos no críticos, 5–6 para piezas con posible impacto o fatiga.
Carga de trabajo admisible
F_adm = (σ_allow × A)
σ_allow = σ_ult / FS (si se calcula desde resistencia última) o usar límite elástico σ_y/FS según criterio.
Esfuerzo cortante en sección de pasador o muelle
τ = F / A_shear
A_shear depende del plano de corte; para pasadores circulares A_shear = π × (d/2)². Comparar τ con resistencia a cortante (aprox. 0.6·σ_ult).
Módulo de sección para flexión en gancho
Z = I / c con I = (π/64) × (D⁴ − D_int⁴) y c = D_ext/2
Momentos de flexión M generan esfuerzo σ_flex = M / Z. Usar en brazos cantilever y ganchos curvados.
Factor de reducción por curvatura
k = 1 / (1 + 2·(r/D_ext)) (modelo empírico para radios pequeños)
r = radio interno de curvatura. Aplicar k sobre A_eff o sobre σ_allow para ajustar concentración de tensiones.
Implementación de la calculadora (solo presentación de fórmulas y controles)
Interfaz típica incluye campos: D, D_int, materia, σ_ult, FS, F_aplicada, L, r. Las expresiones anteriores se combinan en secuencia para mostrar resultados: A, σ, F_adm, margen de seguridad, recomendación de material.
Presentar resultados con advertencias si σ ≥ σ_y/FS o si r pequeño provoca reducción significativa k.
Ejemplos del mundo real — Caso 1: llavero carabinero para uso diario
Datos: carabinero macizo D=8 mm; material acero inoxidable 304 con σ_ult≈520 MPa, σ_y≈210 MPa; carga máxima prevista F=400 N; FS objetivo=4.
Cálculos paso a paso:
- Área: A = π × (8/2)² = π × 16 = 50.27 mm².
- Esfuerzo bajo carga: σ = F / A = 400 / 50.27 ≈ 7.96 MPa.
- σ_allow usando σ_ult/FS = 520 / 4 = 130 MPa (alternativa con σ_y/FS = 210/4 = 52.5 MPa).
- Comparación: σ (7.96) << σ_allow (52.5), margen seguro considerable.
- Carga admisible: F_adm = σ_allow × A = 52.5 × 50.27 ≈ 2640 N (usando σ_y/FS).
Interpretación: el carabinero D=8 mm en acero 304 soporta sobradamente la carga prevista con FS=4; se recomienda comprobar fatiga y corrosión si uso continuo en ambientes agresivos.
Ejemplos del mundo real — Caso 2: carabinero hueco para llavero estructural ligero
Datos: D_ext=10 mm, D_int=6 mm, material aluminio 6061-T6 σ_ult≈310 MPa, σ_y≈275 MPa; carga prevista F=1000 N; FS objetivo=3; r=2 mm en curva.
Cálculos paso a paso:
- Área anular: A = π × ((10/2)² − (6/2)²) = π × (25 − 9) = π × 16 = 50.27 mm².
- Esfuerzo σ = 1000 / 50.27 ≈ 19.89 MPa.
- σ_allow por σ_y/FS = 275 / 3 ≈ 91.67 MPa.
- Aplicar factor reducción por curvatura k = 1 / (1 + 2·(r/D_ext)) = 1 / (1 + 2·(2/10)) = 1 / (1 + 0.4) = 0.714.
- σ_eff = σ / k ≈ 19.89 / 0.714 ≈ 27.86 MPa.
- Comparación: σ_eff (27.86) << σ_allow (91.67) — margen adecuado.
- Carga admisible corregida: F_adm = σ_allow × A × k ≈ 91.67 × 50.27 × 0.714 ≈ 3289 N.
Interpretación: el diseño hueco de aluminio es viable para F=1000 N con FS=3; el radio de curvatura reduce capacidad pero sigue dentro de seguridad. Evaluar fatiga por cargas cíclicas y protección superficial.
Ampliación técnica: fatiga, impacto y criterios de diseño
Para piezas sometidas a cargas dinámicas, es obligatorio evaluar vida por fatiga. Métodos aplicables: curva S-N (Wöhler) adaptada al material, reducción por concentradores de tensión, y uso de factores de intensidad Kf según geometría del filete o curvatura.
Reglas prácticas: evitar radios internos menores a 0.1·D_ext; aumentar FS para impacto; para ciclos elevados (>10^6) usar diseño basado en límite de fatiga o tratamiento superficial y shot peening.
Cálculo simplificado de vida por fatiga (modelo S-N)
Usar aproximación: σ_max · (2N)^b = C con parámetros b y C extraídos de curvas materiales. Alternativa práctica: asegurar que σ_a (amplitud) < σ_endurance (valor de resistencia a la fatiga para 10^6 ciclos).
Variables: σ_a = (σ_max − σ_min)/2; σ_endurance ≈ 0.35·σ_ult para muchos aceros tratados; para aluminio σ_endurance puede no existir (no presentó límite) y requerir diseño más conservador.
Selección de materiales y tratamientos
Materiales habituales: aceros inoxidables (304, 316), aceros aleados templados, aluminio 6061/7075, bronce y latón para acabados. Parámetros a considerar: resistencia mecánica, corrosión, apariencia, facilidad de mecanizado y coste.
Tratamientos recomendados: temple y revenido para aceros, anodizado para aluminio, recubrimientos PVD para estética, galvanizado o pasivado para resistencia química.
Normativas y referencias técnicas
Consulte normas internacionales y guías para evaluación de fijaciones pequeñas y accesorios:
- ISO 9227: Ensayos de corrosión en niebla salina (relevante para pruebas de recubrimientos).
- ISO 898-1: Propiedades mecánicas de tornillos y pernos — referencias para determinar σ_y y σ_ult de aceros.
- EN 362: Dispositivos de conexión (aplicable a dispositivos de sujeción y seguridad).
- ASTM A276 / A479: especificaciones para aceros inoxidables usados en pequeños accesorios.
Enlaces de autoridad:
- International Organization for Standardization — https://www.iso.org
- European Committee for Standardization — https://www.cen.eu
- ASTM International — https://www.astm.org
Recomendaciones de verificación y pruebas
Procedimientos de control para lote de producción: medición dimensional (calibrador, micrómetro), ensayo de tracción en muestras representativas, ensayo de fatiga si aplica y pruebas de corrosión acelerada. Inspección visual y pruebas funcionales (cierre/operación de muelle si existe).
Pruebas de aceptación: aplicar 1.5×F_aplicada durante un tiempo definido para ver deformación plástica; ensayo destructivo en muestra de control para verificar carga de rotura real comparada con cálculo.
Accesibilidad y usabilidad de la calculadora en línea
Características UX recomendadas: campos con etiquetas claras, mensajes de error accesibles, lectura por pantalla, contraste alto, unidades visibles y posibilidad de exportar resultados en formato legible. Mostrar referencias normativas y supuestos utilizados.
Asegurar que tablas y resultados respondan en dispositivos móviles, usar estructuras tabulares etiquetadas y campos con tamaños táctiles adecuados.
Material adicional y fuentes
Fuentes técnicas y bibliografía sugerida para profundizar en diseño de elementos de sujeción pequeños:
- Shigley’s Mechanical Engineering Design — capítulos sobre fatiga y diseño de secciones pequeñas.
- Machinery's Handbook — tablas de materiales y propiedades mecánicas.
- Documentación técnica de fabricantes de elementos de fijación (ej.: ERIKS, Bossard) para coeficientes y recomendaciones prácticas.
Si desea, puedo generar una calculadora interactiva exportable con formularios y resultados listos, o un archivo PDF con las tablas y fórmulas adaptadas a su aplicación específica.
