calculadora kva a amperios online rápida y gratis

Calculadora Kva a Amperios online rápida y gratis para dimensionar circuitos y cargas eléctricas con precisión profesional.

Este artículo explica fórmulas, tablas, ejemplos reales, normativa y herramientas prácticas para cálculo inmediato.

Concepto fundamental: relación entre kVA y amperios

kVA (kilovoltamperio) expresa potencia aparente en sistemas eléctricos; amperios miden corriente en conductores.

La conversión exige conocer tensión del sistema y factor de potencia en circuitos monofásicos o trifásicos.

Definiciones técnicas

Potencia aparente (S) se mide en voltamperios (VA). En kilovoltamperios: kVA = S/1000.

Factor de potencia (cosφ) relaciona potencia activa (kW) con aparente (kVA): kW = kVA × cosφ.

Fórmulas esenciales para convertir kVA a amperios

A continuación se muestran todas las fórmulas necesarias para convertir entre kVA, amperios, tensión y factor de potencia.

Fórmula monofásica

Corriente en un sistema monofásico:

Explicación de variables:

• kVA: potencia aparente en kilovoltamperios.
• V: tensión nominal del sistema en voltios (por ejemplo 120 V, 230 V).
• I: corriente en amperios.

Valores típicos: residenciales 120–240 V; comerciales 230–400 V; kVA según carga.

Fórmula monofásica considerando factor de potencia

Si se conoce kW y cosφ:

Aquí kW = kVA × cosφ. Útil cuando se dispone potencia activa.

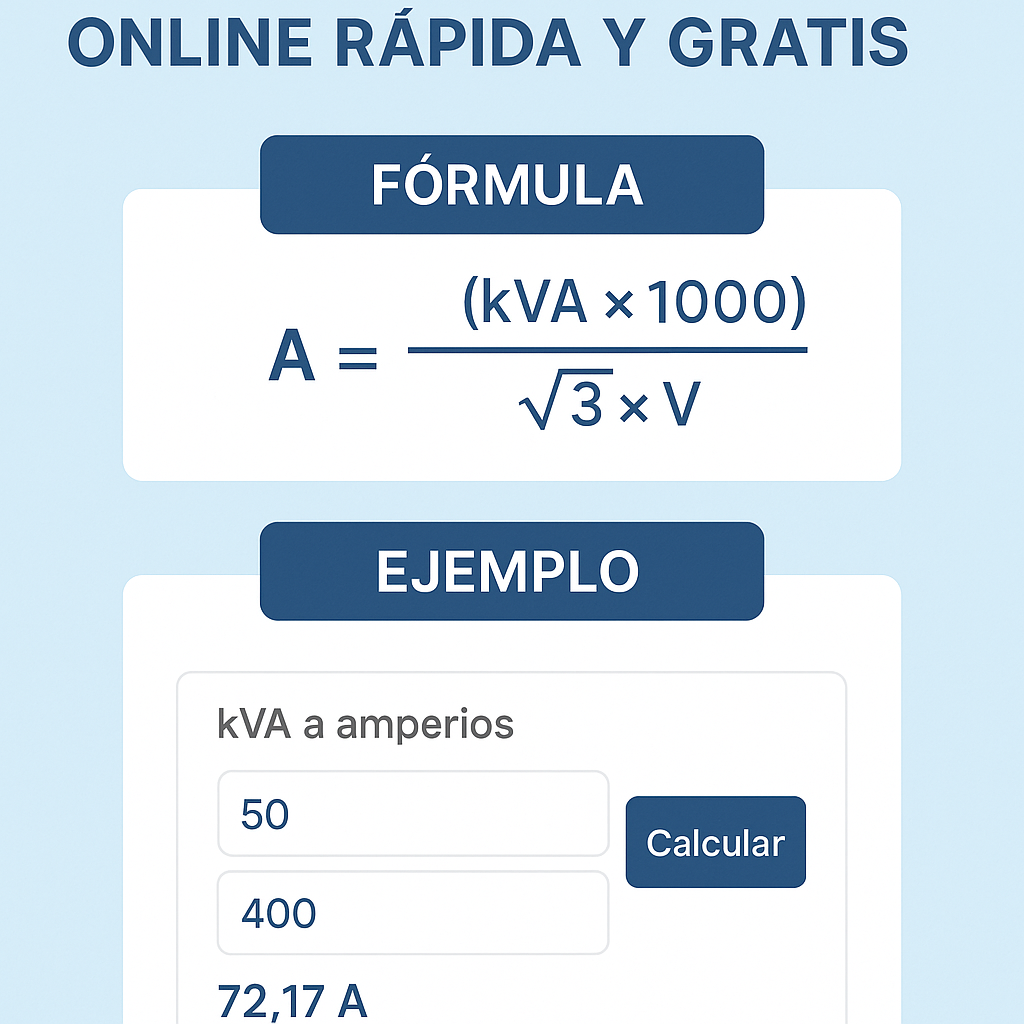

Fórmula trifásica balanceada

Corriente en sistema trifásico balanceado:

Explicación de variables:

• kVA: potencia aparente total del sistema en kilovoltamperios.
• Vll: tensión línea a línea en voltios (ej. 400 V, 480 V).
• √3 ≈ 1.732, factor derivado de la geometría trifásica.

Valores típicos: Vll 380–480 V en instalaciones industriales, 400 V común en Europa.

Fórmula trifásica con factor de potencia

Si se dispone de kW y cosφ:

Se utiliza para estimar corriente cuando se conoce potencia activa y factor de potencia objetivo.

Consideraciones técnicas y normativas

Dimensionamiento debe seguir normas locales y recomendaciones de seguridad para selectividad y protecciones.

Referencias normativas comunes: IEC 60364, NFPA 70 (NEC), UNE, normas locales de distribución eléctrica.

Factores de corrección y contingencias

Temperatura ambiente, agrupamiento de conductores, tipo de aislamiento y caída de tensión afectan cálculo real.

Aplicar corrección según tablas de fabricante y normativa para capacidad térmica de conductores.

Tablas extensas de valores comunes

Las siguientes tablas presentan conversiones frecuentes kVA → A para tensiones y sistemas habituales.

Tabla alternativa con factor de potencia 0.8 (kW conocido) para sistemas trifásicos 400 V.

Diseño responsive y accesible

Las tablas son responsivas: se adaptan a pantallas estrechas mostrando scroll horizontal o filas compactas, con contraste adecuado.

Se recomienda incluir atributos ARIA y encabezados semánticos para lectores de pantalla en implementaciones web.

Explicación detallada de cada variable y rangos típicos

kVA: rango desde decenas de VA en electrónica hasta cientos de kVA en transformación y distribución.

V: en baja tensión residencial 110–240 V; industrial 400–690 V; media tensión desde 1 kV a 33 kV según instalación.

cosφ: motores y cargas inductivas típicamente 0.6–0.9; cargas resistivas ≈1; corrección con bancos de condensadores.

Ejemplos prácticos resueltos

Caso 1: Alimentación monofásica residencial

Enunciado: Se dispone de un transformador de 10 kVA suministrando una vivienda a 230 V. ¿Cuál es la corriente máxima teórica?

Desarrollo:

1. Usar I = (kVA × 1000) / V
2. Sustituir: I = (10 × 1000) / 230
3. Cálculo: I = 10000 / 230 ≈ 43.478 A

Resultado: Corriente máxima teórica ≈ 43.48 A. Recomendación: seleccionar protección y conductor con margen térmico (ej. 60 A según criterio y normativa local).

Caso 2: Cálculo trifásico para motor industrial

Enunciado: Un motor con placa 75 kW y factor de potencia 0.85 conectado a 400 V trifásico. Determinar kVA y corriente por fase.

Desarrollo paso a paso:

1. Calcular kVA = kW / cosφ = 75 / 0.85 ≈ 88.235 kVA
2. Calcular corriente: I = (kVA × 1000) / (√3 × Vll)
3. Sustituir: I = (88.235 × 1000) / (1.732 × 400)
4. Cálculo: numerador = 88235; denominador ≈ 692.8; I ≈ 127.3 A

Resultado: kVA ≈ 88.24 kVA; corriente por fase ≈ 127.3 A. Acción: escoger cableado y protecciones según tablas de capacidad más margen.

Verificación práctica y ajustes

Verificar caídas de tensión: para largas distancias, limitar caída típica al 3–5% según criterio normativo.

Ejemplo de corrección por caída: recalcular tensión efectiva en la carga y ajustar I o sección del conductor.

Dimensionamiento de conductores basado en corriente calculada

Una vez conocida la corriente, consultar tablas de capacidad de corriente de conductores (cobre, aislamiento, temperatura).

Aplicar factores por agrupamiento y temperatura ambiente. Siempre documentar las suposiciones y margen de seguridad.

Implementación de calculadora online: lógica y UX

La calculadora debe permitir seleccionar configuración (monofásico/trifásico), tensión, kVA o kW, y cosφ opcional.

Validaciones: rangos de entrada, mensajes claros de error, resultados con unidades y redondeo configurable.

Salida recomendada

• Corriente por fase en amperios con dos decimales.
• kW equivalente si se introduce cosφ.
• Sugerencia de calibre de conductores y valores de protección estándar.

Buenas prácticas y errores comunes

No confundir kW con kVA; dimensionar siempre con factor de potencia cuando sea disponible.

Evitar usar tensión nominal por defecto sin verificar configuración del cliente (línea a línea vs línea a neutro).

Checklist para comprobar cálculos

1. Confirmar sistema: monofásico o trifásico.
2. Comprobar tensión nominal correcta (V o Vll).
3. Verificar cosφ real o asumir uno conservador.
4. Aplicar correcciones por temperatura y agrupamiento.
5. Revisar caída de tensión y protección.

Referencias técnicas y normativa aplicable

IEC 60364 — Instalaciones eléctricas de baja tensión: requisitos para diseño y protección.

NFPA 70 (NEC) — Código Eléctrico Nacional: tablas de capacidad de corriente y protección por fusibles y disyuntores.

Normas locales (p. ej. UNE, NOM) y manuales de fabricantes de transformadores y cables deben consultarse para cumplimiento.

Recursos en línea y autoridades técnicas:

• International Electrotechnical Commission (IEC)
• National Fire Protection Association (NFPA)
• CIGRE — Guías de sistemas eléctricos

Ampliación técnica: factores no ideales y armónicos

Carga no lineal y distorsión armónica aumentan corriente RMS sin incrementar kW; considerar factor de distorsión (DF) y correcciones.

Para cargas con armónicos, aplicar criterios de diseño según IEEE 519 y considerar filtros activos o pasivos.

Cálculo con distorsión armónica

Corriente total RMS = √(I1^2 + Σ Ih^2) donde I1 es componente fundamental e Ih armónicos.

Dimensionar conductores y protecciones para corriente RMS, y termorresistencia para componente térmica.

Más ejemplos y casos ampliados

Caso 3: Banco de condensadores para corrección de factor de potencia

Enunciado: Planta tiene carga de 200 kW a 400 V con cosφ 0.78. Se desea corregir a 0.95. Determinar kVAR requerido.

Desarrollo:

1. kVA inicial = kW / cosφ1 = 200 / 0.78 ≈ 256.41 kVA
2. kVA objetivo = kW / cosφ2 = 200 / 0.95 ≈ 210.53 kVA
3. kVAR requerido = √(kVA_i^2 - kW^2) - √(kVA_f^2 - kW^2)
4. Calcular: Q_i = √(256.41^2 - 200^2) ≈ √(65745 - 40000) ≈ √25745 ≈ 160.44 kVAR
5. Q_f = √(210.53^2 - 200^2) ≈ √(44322 - 40000) ≈ √4322 ≈ 65.73 kVAR
6. kVAR banco ≈ 160.44 - 65.73 ≈ 94.71 kVAR

Resultado: instalar aproxim. 95 kVAR de condensadores; verificar pasos de banco, sobrecargas y armónicos.

Caso 4: Transformador y arranque de motor

Enunciado: Transformador 250 kVA alimenta múltiples motores; uno de arranque presenta pico de inrush 6 pu sobre corriente nominal. Evaluar impacto.

Desarrollo:

1. Corriente nominal del transformador: I_nom = (250 × 1000) / (√3 × 400) ≈ 360.84 A
2. Pico de inrush motor = 6 × I_motor_nom; si motor nominal 100 A, pico = 600 A
3. Sumatoria de corrientes en arranque puede superar capacidad de transformador y disparar protecciones.
4. Medidas: sistemas de arranque suave, autotransformador de arranque o controladores de velocidad para limitar inrush.

Recomendación: realizar estudio de cortocircuito, coordinación de protecciones y verificación con curvas de disparo.

Implementación práctica de la calculadora rápida y gratis

Estructura de inputs: tipo de sistema, tensión, kVA o kW, cosφ, unidades y opción de incluir caída de tensión y temperatura.

Resultados deben presentarse con explicación interpretativa, recomendaciones de calibre y enlaces a normativa para cumplimiento.

Consideraciones de seguridad y certificación

Toda calculadora debe incluir decarga de responsabilidad y recomendar validación por ingeniero registrado para proyectos críticos.

Proveer logs imprimibles y exportables con parámetros de entrada y supuestos para auditoría técnica.

Recursos adicionales y bibliografía

Manual de transformadores, tablas de capacidad de conductor y guías de fabricantes son referencias primarias para selección final.

Normas y guías citadas: IEC 60076 (transformadores), IEC 60364, IEEE 519, NFPA 70 (NEC). Consultar versiones locales vigentes.

Apéndice técnico: fórmulas resumidas y fórmulas alternativas

Listado compacto de fórmulas para consulta rápida en implementaciones online:

• Monofásico: I = (kVA × 1000) / V
• Monofásico (con cosφ): I = (kW × 1000) / (V × cosφ)
• Trifásico: I = (kVA × 1000) / (√3 × Vll)
• Trifásico (con cosφ): I = (kW × 1000) / (√3 × Vll × cosφ)
• kW desde kVA: kW = kVA × cosφ
• kVA desde kW: kVA = kW / cosφ
• Corriente RMS con armónicos: I_rms = √(I1^2 + Σ Ih^2)

Notas finales técnicas

Los cálculos presentados son teóricos y útiles para dimensionamiento inicial; siempre confirmar con mediciones y normativa local.

Para proyectos críticos, realizar estudios de cortocircuito, coordinación de protecciones y verificación por profesional competente.
