Calculadora precisa para volumen y área de cilindro oblicuo, usos industriales y académicos explicados aquí.
Este artículo incluye fórmulas, tablas, ejemplos resueltos y una herramienta práctica para cálculos inmediatos.
Calculadora de volumen y área de cilindro oblicuo
Calcula el volumen, área lateral y área total de un cilindro oblicuo con base circular. Útil para ingeniería, embalaje y diseño cuando el eje es inclinado; el volumen es igual al de un cilindro recto con la misma base y altura perpendicular.

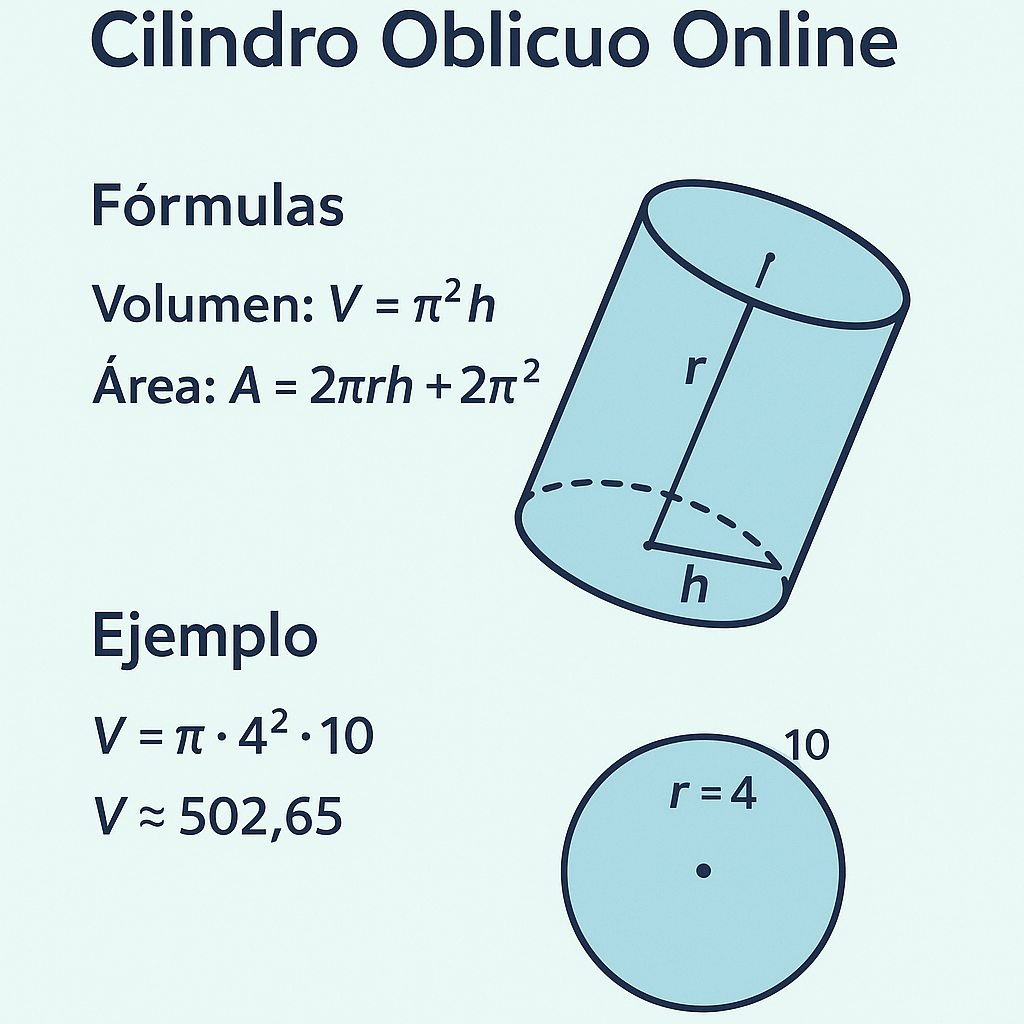

• Volumen: V = A_b · h = π · r² · h, donde h es la altura perpendicular entre bases.
• Área lateral: A_l = perímetro_base · l = (2·π·r) · l, donde l es la longitud de la generatriz (altura oblicua).
• Área total: A_t = A_l + 2·A_b.
Variables: r (radio), h (altura perpendicular), l (longitud de la generatriz). El volumen no depende de la inclinación del eje; depende de h.
Valores típicos / referencias
| Tipo | Radio aproximado | Altura perpendicular | Comentario |
|---|---|---|---|
| Lata de bebida | 3.3 cm | 12 cm | Formato estándar 330 ml |
| Tubo PVC doméstico | 25 mm | 100 cm | Pequeños conductos; medidas en mm o m |
| Bidón / tambor | 25 cm | 50-100 cm | Envases industriales |
| Cilindro técnico inclinado | 50 cm | 250 cm | Ejemplo para almacenamiento/contención |
Preguntas frecuentes
Definición técnica y propiedades geométricas del cilindro oblicuo
Un cilindro oblicuo es un sólido generado por traslación de una base circular a lo largo de un segmento no perpendicular al plano de la base. A diferencia del cilindro recto, las generatrices son paralelas pero forman un ángulo distinto de 90° con el plano de la base, provocando un desplazamiento lateral del centro de la cara superior respecto a la inferior.
Propiedades relevantes: la sección transversal perpendicular al eje puede no ser circular, pero el área de la base se mantiene igual a la base circular original. El volumen depende únicamente del área de la base y de la altura medida perpendicularmente entre planos base y tapa.
Parámetros geométricos fundamentales
- R: radio de la base (m).
- D: diámetro de la base (m) = 2R.
- A_b: área de la base (m²) = πR².
- h: altura perpendicular entre los planos de las bases (m).
- l: longitud de la generatriz (m), distancia entre puntos correspondientes de bordes de base y tapa.
- θ: ángulo de inclinación del eje con la perpendicular a la base (grados o radianes).
- s: desplazamiento lateral entre centros de las bases (m). Relación: s = l·sin(φ) según parámetro elegido.
Para cálculo estructural y de fabricación se consideran tolerancias geométricas y orientación del eje; para volumen solo se requiere A_b y h.
Fórmulas completas necesarias para la calculadora
Se enumeran y explican todas las fórmulas necesarias para generar cálculo de volumen y área superficial del cilindro oblicuo, con explicaciones de variables y valores típicos.
Volumen del cilindro oblicuo
Fórmula principal: Volumen = A_b × h
Donde A_b = π × R²; h es la distancia perpendicular entre las bases. Observación: la inclinación no altera el volumen mientras h y A_b permanezcan constantes.
Área superficial total
Área total = Área lateral + 2 × A_b
Área lateral ≈ perímetro de la base × l_proyectado en la dirección paralela a generatriz. Para cilindro oblicuo con base circular, el área lateral exacta es igual al perímetro de la base multiplicado por la generatriz l: A_lateral = (2πR) × l. En muchas referencias industriales se emplea esta expresión, considerando l como la longitud de la generatriz.
Relaciones entre parámetros
l² = h² + s²
Donde s es el desplazamiento lateral entre centros de las bases; h es altura perpendicular. Alternativamente, s = h × tan(θ) si θ es el ángulo entre la generatriz proyectada y la vertical.
Perímetro y área de la base
Perímetro base P = 2πR
Área base A_b = πR²
Explicación detallada de cada variable y valores típicos
- R (radio): normalmente 0.01 m (tubos finos) hasta 5 m (tanques industriales). Valores típicos: 0.05 m, 0.25 m, 0.5 m, 1 m, 2 m.
- h (altura perpendicular): desde 0.05 m hasta 10 m en aplicaciones comunes. Valores de ejemplo: 0.1, 0.5, 1, 2, 5.
- l (generatriz): l ≥ h. En oblicuidad leve l ≈ h; en oblicuidad fuerte l puede ser 1.2–2 × h.
- s (desplazamiento lateral): típicamente 0 (cilindro recto) hasta 3 m en equipos grandes.
- θ (ángulo): 0° para cilindro recto; valores prácticos de inclinación en diseño: 5°–30°; ángulos mayores requieren análisis estructural.
Precisión: use unidades consistentes (SI). Para conversión de unidades volumétricas, 1 m³ = 1000 L.
Representación visual de fórmulas (solo marcado y estilo)
Las siguientes composiciones reemplazan notación avanzada mediante estructuras tipográficas accesibles y responsivas para mostrar las ecuaciones usadas en la calculadora.
Tablas extensas con valores frecuentes
Las tablas muestran combinaciones habituales de R, h, s y resultados de volumen y áreas para su uso rápido en diseño y verificación.
| R (m) | h (m) | s (m) | l (m) | Volumen (m³) | Área lateral (m²) | Área total (m²) |
|---|---|---|---|---|---|---|
| 0.05 | 0.10 | 0 | 0.10 | 0.000785 | 0.0314 | 0.0440 |
| 0.25 | 0.50 | 0.10 | 0.51 | 0.09817 | 0.80425 | 1.0 |
| 0.5 | 1.00 | 0.20 | 1.02 | 0.7854 | 3.2124 | 4.2134 |
| 1.0 | 2.00 | 0.50 | 2.062 | 6.2832 | 12.957 | 19.523 |
| 2.0 | 3.00 | 1.00 | 3.162 | 37.699 | 39.788 | 52.285 |
Notas sobre la tabla y su uso en dispositivos
La tabla está diseñada para desplazamiento horizontal en pantallas pequeñas; las columnas más importantes son R, h y Volumen para consultas rápidas.
Ejemplos prácticos resueltos
Ejemplo 1: Tanque oblicuo para almacenamiento químico
Un tanque cilíndrico con base circular tiene radio R = 0.75 m. Las bases están separadas por una distancia perpendicular h = 1.8 m. Debido a limitaciones del emplazamiento, el eje está desplazado lateralmente s = 0.6 m. Calcular volumen y área superficial total.
Datos: R = 0.75 m, h = 1.8 m, s = 0.6 m.
- Calcular el área de la base: A_b = π × R² = π × 0.75² = π × 0.5625 = 1.7671 m² (aprox).
- Volumen: V = A_b × h = 1.7671 × 1.8 = 3.1808 m³.
- Longitud de la generatriz: l = √(h² + s²) = √(1.8² + 0.6²) = √(3.24 + 0.36) = √3.6 = 1.8974 m.
- Perímetro de la base: P = 2πR = 2π × 0.75 = 4.7124 m.
- Área lateral: A_l = P × l = 4.7124 × 1.8974 = 8.942 m².
- Área total: A_total = A_l + 2×A_b = 8.942 + 2×1.7671 = 12.476 m².
Resultados aproximados: Volumen = 3.181 m³; Área lateral = 8.942 m²; Área total = 12.476 m². Consideraciones: verificación de espesores y resistencia a presión según normativa aplicable.
Ejemplo 2: Conducto oblicuo en edificio HVAC
Se requiere dimensionar un conducto cilíndrico inclinado con radio R = 0.3 m y altura perpendicular entre tapas h = 4.0 m. El desplazamiento lateral es s = 1.2 m. Calcular volumen y área lateral para revestimiento.
Datos: R = 0.3 m, h = 4.0 m, s = 1.2 m.
- A_b = π × 0.3² = π × 0.09 = 0.28274 m².
- Volumen: V = 0.28274 × 4.0 = 1.13096 m³ = 1130.96 L.
- l = √(4.0² + 1.2²) = √(16 + 1.44) = √17.44 = 4.176 m.
- P = 2π × 0.3 = 1.8840 m.
- A_l = P × l = 1.8840 × 4.176 = 7.872 m².
- A_total = 7.872 + 2×0.28274 = 8.438 m².
Resultados: Volumen ≈ 1.131 m³; Área lateral ≈ 7.872 m²; Área total ≈ 8.438 m². Recomendación: añadir factor para desperdicio de revestimiento y fijaciones.
Consideraciones técnicas y normativas
Control dimensional: verificar que h se mida perpendicularmente entre planos de las bases. Errores de medición en s y ángulo afectan la generatriz y el área lateral pero no el volumen si h y A_b se mantienen.
- Normativas de diseño y seguridad: aplicar códigos locales de presión y almacenamiento (p. ej., API 650 para tanques de almacenamiento, EN 13445 para recipientes a presión, ASME BPVC si aplica).
- Métodos de cálculo: para aplicaciones a presión, use criterios de tensión y estabilidad; la superficie lateral calculada sirve para determinar áreas de soldadura y recubrimiento.
- Tolerancias: indicar tolerancias geométricas en especificaciones técnicas para fabricación y montaje.
Referencias: consulte documentos técnicos de la American Petroleum Institute, el código ASME y normas ISO relacionadas con recipientes y tanques para cumplimiento de seguridad.
Optimización SEO y buenas prácticas para la calculadora online
Palabras clave: "calculadora de volumen cilindro oblicuo", "área cilindro oblicuo", "volumen cilindro inclinado". Use metaetiquetas con estas frases y descripciones concisas que incluyan unidades.
UX: entrada de datos clara, validación en tiempo real, selección de unidades y mensajes de error accesibles. Añada ejemplos predefinidos y exportación de resultados en CSV/PDF.
Accesibilidad y experiencia de usuario
Formularios de entrada deben estar etiquetados; tablas con encabezados semánticos; soporte para navegación por teclado; lenguaje claro en mensajes de error.
- Proporcione descripciones de cada campo.
- Permita elección de unidades y muestra conversiones.
- Incluya ayuda contextual y enlaces a normativa relevante.
Recursos externos y referencias normativas
Para verificación y normativa aplicable consulte las siguientes fuentes de autoridad:
- ASME (American Society of Mechanical Engineers) — Códigos y prácticas para recipientes a presión.
- API (American Petroleum Institute) — Normas para tanques y estructuras de almacenamiento.
- ISO (International Organization for Standardization) — Normativas internacionales sobre materiales y pruebas.
Además, consulte manuales de diseño estructural y normas nacionales para requisitos específicos de seguridad y construcción.
Expansión técnica y consideraciones avanzadas
En aplicaciones complejas, como recipientes sometidos a presión o cargas externas, el análisis debe incluir tensión en la pared, rigidez y efectos de la inclinación sobre la distribución de cargas y esfuerzos. La inclinación puede producir concentraciones locales de esfuerzo en puntos de apoyo y un comportamiento diferente durante el transporte.
Modelado por elementos finitos (MEF) es recomendable cuando la oblicuidad es significativa o cuando existen perforaciones, aletas o bridas que alteran la distribución de tensiones.
Ajustes prácticos en la calculadora
- Permitir entrada de R o D; conversión automática entre ellas.
- Opcional: introducir l y h para calcular s como s = √(l² − h²) si l > h.
- Incluir opción para calcular volumen en litros y galones, y área en m² y ft².
Validación: impedir radios y alturas negativas; alertar si l < h (inconsistente).
Extensiones y desarrollos futuros
Integración con BIM y CAD para generación automática de geometría y cantidades de material. Exportación directa de parámetros para fabricación y estimación de costes.
Incorporar módulos de resistencia de materiales, corrosión y tratamiento superficial para cálculo integral del ciclo de vida del equipo.
Resumen técnico y guía de referencia rápida
Fórmulas clave resumidas: V = πR²h; A_l = 2πR l; A_total = A_l + 2πR²; l = √(h² + s²).
Use unidades SI, valide entradas y consulte normativa aplicable antes de fabricar o emplear elementos estructurales.
Más ejemplos y ejercicios para validación
Ejercicio adicional A: R = 0.15 m, h = 0.6 m, s = 0.05 m. Calcule V, A_l, A_total. Ejercicio B: Dado l = 2.5 m y h = 2.0 m con R = 0.4 m, calcule s y áreas respectivas.
Soluciones de referencia deben seguir pasos mostrados en ejemplos previos; compare resultados con tolerancia según precisión de π (use 3.1416 o más decimales para mayor exactitud).
