Calculadora de volumen por secciones (método de Cavalieri) — paso a paso
Calcula el volumen de un sólido a partir del área de sus secciones transversales. Útil para prismas, conos truncados y sólidos con secciones similares que varían linealmente.
• Volumen para secciones similares que varían linealmente (frustum general): V = (L / 3) · (A1 + A2 + √(A1·A2))
• Frustum de cono (secciones circulares con radios r1, r2): V = (π·L / 3) · (r1² + r1·r2 + r2²)
• Variables:
Valores típicos / referencias
| Elemento | Sección típica | Ejemplo (m / m²) |
|---|---|---|
| Tubo doméstico Ø 100 mm | Sección circular | r≈0.05 m → A≈0.00785 m² |
| Viga acero pequeña | Sección aproximada | A≈0.01 - 0.05 m² (según perfil) |
| Columna hormigón | Sección rectangular 0.3×0.3 m | A=0.09 m² |
| Frustum (cono truncado) | Aplicación | Usar radios en m y L en m; fórmula de frustum |
Preguntas frecuentes
Principio de Cavalieri: fundamento y aplicabilidad
El principio de Cavalieri establece que dos sólidos con igual altura y igual área de sección transversal para cada plano paralelo a una base tienen igual volumen. Se utiliza para calcular volúmenes cuando la integral directa es compleja o cuando se dispone de funciones discretas del área seccional.
Aplicable a cuerpos prismáticos, paraboloides, conos truncados, sólidos de revolución y secciones medidas experimentalmente.
Condiciones necesarias
- Altura definida y acotada entre dos planos paralelos.
- Secciones transversales paralelas a las bases con área medible A(x) para cada posición x.
- Continuidad o piecewise-continuity de A(x) en el intervalo de integración. En casos discretos se usa suma de Riemann.

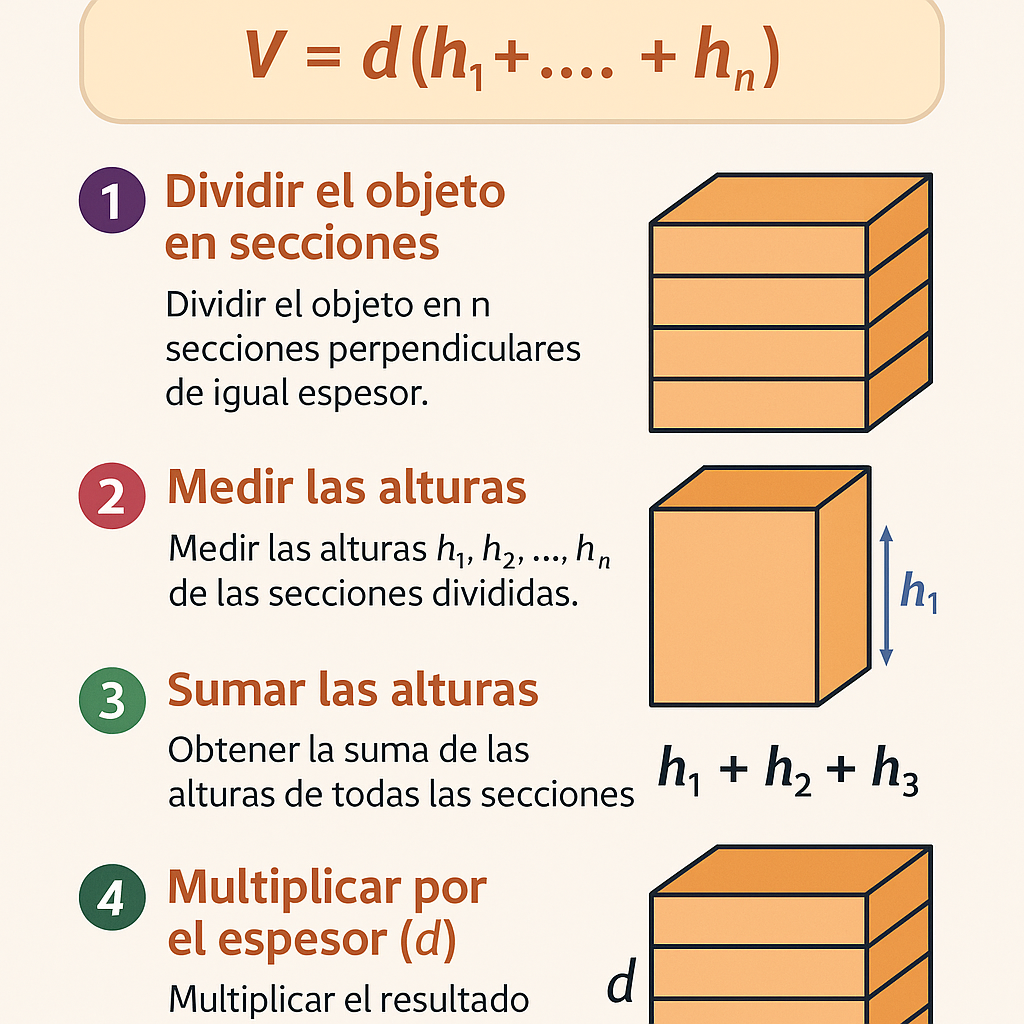

Método paso a paso para calcular volúmenes por secciones
Paso 1: elegir el eje de secciones
Definir la dirección en la que se tomarán las secciones transversales (eje x, y o z). Identificar límites inferiores y superiores de la altura: a y b.
Determinar la expresión del área seccional A(x) en función de la posición x entre a y b.
Paso 2: formular el volumen como integral o suma
Volumen V = ∫[a..b] A(x) dx cuando A(x) es continua. Para datos discretos: V ≈ Σ A(x_i)·Δx (suma de Riemann o trapezoidal)
Seleccionar método numérico según regularidad de A(x): trapezoidal, Simpson o integración adaptativa para mayor precisión.
Paso 3: cálculo analítico o numérico
Resolver la integral analítica si es posible. Si no, discretizar intervalos y aplicar reglas numéricas con control de error.
Estimar error de truncamiento: orden O(Δx^2) para trapecio y O(Δx^4) para Simpson en funciones suficientemente lisas.
Tablas de valores comunes para secciones transversales
Las tablas siguientes contienen áreas y parámetros habituales para secciones circulares, elípticas, rectangulares y triangulares según posición x. Las tablas están diseñadas para adaptarse a dispositivos de escritorio y móviles mediante un contenedor responsivo.
| Tipo de sección | Expresión área A(x) | Parámetros | Valores típicos | Unidad |
|---|---|---|---|---|
| Sección circular | π·r(x)² | r(x) = radio en función de x | r constante: 0.05–1.0 | m² |
| Sección elíptica | π·a(x)·b(x) | a(x), b(x) semiejes | a,b: 0.02–0.5 | m² |
| Rectangular | h(x)·w(x) | h(x)=altura, w(x)=ancho | 0.01–2.0 | m² |
| Triangular (base·altura/2) | 0.5·b(x)·h(x) | b(x)=base, h(x)=altura | 0.01–1.0 | m² |
| Sección poligonal | Área por descomposición | coordenadas de vértices | discreto | m² |
| Sólido de revolución | π·[R(x)]² | R(x) función radial | R: 0.01–1.0 | m² |
Tabla de coeficientes y factores de corrección para integración numérica según método y suavidad de A(x).
| Método | Orden | Error teórico | Recomendación Δx |
|---|---|---|---|
| Riemann izquierdo/derecho | 1 | O(Δx) | Δx ≤ 0.01·(b−a) |
| Trapecio | 2 | O(Δx²) | Δx ≤ 0.05·(b−a) |
| Simpson | 4 | O(Δx^4) | Δx ≤ 0.1·(b−a) |
| Adaptativo (Gauss-Kronrod) | Variable | Control de tolerancia | Tolerancia 1e-6–1e-9 |
Formulación matemática completa y explicación de variables
Se presentan a continuación las expresiones fundamentales para aplicar el método de Cavalieri y sus variantes discretas y de revolución.
Todas las fórmulas están aclaradas con cada variable y ejemplos de valores típicos por variable.
Fórmula básica de Cavalieri (continuo)
Variables:
- a, b: límites de altura. Valores típicos: 0–10 m según objeto.
- A(x): área de la sección transversal a la posición x. Valores típicos: 1e-4–5 m².
- V: volumen resultante en unidades cúbicas (m³ si A en m² y x en m).
Discretización por suma de Riemann
Variables:
- n: número de subintervalos. Tipos: 10–10000 según precisión.
- x_i: punto de evaluación en subintervalo i (izq, centro o derecho).
- Δx = (b−a)/n: tamaño del subintervalo. Valores: 1e-4–0.1 m.
Regla del trapecio
Explicación: mide área con trapecios; mejor convergencia que Riemann simple.
Regla de Simpson (parábola por intervalo)
Requiere n par. Error muy reducido para A con derivadas continuas.
Sólidos de revolución (método de discos/cilindros)
R(x): radio exterior en función de x. Para agujeros: sustraer π∫[r(x)]² dx.
Descomposición por secciones poligonales
A_poly calculada por fórmula del polígono a partir de coordenadas de vértices.
Ejemplos prácticos resueltos paso a paso
Ejemplo 1: Volumen de un sólido generado por revolución — vaso parabólico
Problema: Un vaso se modela por y = k·x² rotado alrededor del eje y desde y=0 hasta y=H. Calcular volumen en función de H y k.
Datos típicos: H = 0.2 m, k = 10 m⁻¹ (curvatura que define apertura del vaso).
Desarrollo
- Invertir relación para obtener radio R(y): de y = k·x² ⇒ x = sqrt(y/k) ⇒ R(y) = x = sqrt(y/k).
- Volumen por discos: V = π ∫0H [R(y)]² dy = π ∫0H (y/k) dy.
- Integral: V = (π/k) ∫0H y dy = (π/k)·(H²/2) = π·H²/(2k).
Sustitución numérica: H=0.2, k=10 ⇒ V = π·(0.2)²/(20) = π·0.04/20 = π·0.002 = 0.006283 m³.
Interpretación y control de error
Si se evalúa numéricamente por trapecio con n=100, Δy=H/100=0.002, el error será inferior a O(Δy²) y despreciable para aplicaciones prácticas.
Para validación experimental compare volumen medido con desplazamiento de agua; diferencias deben ajustarse a tolerancia 1–2% según instrumentación.
Ejemplo 2: Volumen de un prisma con sección triangular variable
Problema: Un canal tiene sección triangular cuya base varía linealmente con la altura: b(x) = b0 + m·x, altura total L. Calcular volumen si la altura de cada triángulo es h constante.
Datos: b0 = 0.2 m, m = 0.05 m/m, L = 5 m, h = 0.5 m.
Desarrollo
- Área seccional A(x) = 0.5 · b(x) · h = 0.5 · (b0 + m·x) · h.
- Volumen V = ∫0L A(x) dx = 0.5·h ∫0L(b0 + m·x) dx.
- Integral: V = 0.5·h [b0·L + m·L²/2].
Sustitución: 0.5·0.5 [0.2·5 + 0.05·25/2] = 0.25 [1.0 + 0.625] = 0.25·1.625 = 0.40625 m³.
Análisis adicional
Si la base no es lineal, reemplazar b(x) por la función correspondiente y aplicar integración o técnicas numéricas. Para muestreos discretos de b en N puntos, emplear regla de Simpson para mayor exactitud.
Control de incertidumbre: propagación por varianza en b0, m y h; realizar análisis Monte Carlo si parámetros presentan incertidumbre significativa.
Aplicaciones avanzadas y casos extendidos
Sólidos compuestos y exclusiones
Para cuerpos que combinan varias regiones, dividir el intervalo en subintervalos y aplicar Cavalieri por piezas. Para cavidades internas, calcular volumen del sólido exterior y restar volumen de la cavidad.
Ejemplos: estructuras híbridas, tanques con refuerzos internos y piezas con huecos irregulares medidos por escaneo 3D.
Integración sobre secciones parametrizadas
Si las secciones A dependan de parámetros adicionales p(t) conocidos experimentalmente, formular A(x; p(t)) y evaluar integral con muestreo multidimensional o reducción por promedio ponderado.
En ingeniería, p(t) pueden representar temperatura, deformación o corrosión que afectan la sección efectiva.
Procedimiento para datos experimentales (escaneo láser, cortes físicos)
- Obtener perfiles A_i a posiciones x_i mediante escaneo.
- Corregir por ruido: suavizado, ajuste polinómico o spline.
- Integrar por trapecio/Simpson o usar integración adaptativa sobre el ajuste.
- Calcular incertidumbre: propagar errores de medición y ajuste.
Recomendación: muestreo uniforme con n ≥ 50 para formas complejas; validar con método alternativo (p. ej. desplazamiento de fluido).
Consideraciones numéricas y de precisión
Selección del método de integración según regularidad de A(x); para funciones suaves Simpson es eficiente, para funciones con singularidades locales usar integración adaptativa.
Monitorear conservación de masa/volumen en modelos discretizados y realizar refinamiento de malla si la variación local de A es alta.
Estimación de error y tolerancias
- Error trapecio: E ≤ (b−a)³·max|A''(ξ)|/(12·n²).
- Error Simpson: E ≤ (b−a)⁵·max|A''''(ξ)|/(180·n⁴).
- Para datos ruidosos, incorporar filtrado y estimar sesgo introducido por el suavizado.
Seleccionar n de manera que el error estimado sea menor que la tolerancia de diseño (ej. 0.1% para aplicaciones críticas).
Referencias normativas, técnicas y enlaces de autoridad
Normas y guías aplicables en cálculo y metrología de volúmenes y secciones:
- ISO 1101: Geometrical product specifications (GPS) — Tolerancing
- ISO 10012: Measurement management systems — Requirements for measurement processes
- AASHTO LRFD: especificaciones para estructuras (para secciones y volúmenes estructurales)
- Guidance on numerical integration: Abramowitz & Stegun; numerical recipes en C (referencia técnica)
Enlaces de autoridad:
- ISO — Organización Internacional de Normalización
- NIST — Instituto Nacional de Estándares y Tecnología (EE. UU.)
- Wolfram MathWorld — Cavalieri's Principle
Buenas prácticas de implementación en software
Para implementar una calculadora automatizada integrar un módulo de definición de A(x), selector de método numérico y verificación de convergencia. Implementar pruebas unitarias sobre casos con soluciones analíticas.
Incluir opciones: trapecio, Simpson, Gauss, y control de tolerancia adaptativa. Proveer exportación de resultados y trazado de A(x) y errores.
Consideraciones de accesibilidad y UX
- Tablas responsivas con encabezados y descripciones; roles ARIA en tablas complejas.
- Textos claros, contrastes adecuados y control de tamaño de fuente.
- Evitar contenido oculto; hacer visibles controles y pasos del cálculo.
Facilitar exportación a CSV y formatos comunes para interoperabilidad con CAD/CAE y sistemas GIS.
Ampliación y contenidos adicionales
Para profundizar, se pueden incluir análisis por series de Fourier para A(x) periódicas, transformadas de Laplace para respuestas dinámicas y modelado estocástico para incertidumbres de sección.
También se recomienda integrar rutinas de optimización para diseñar secciones con volumen objetivo y restricciones mecánicas o de fabricación.
Ejemplo avanzado: volúmenes con áreas interpoladas por splines
Problema: Disposición de 20 perfiles A_i medidos en x_i no uniformes; estimar V con spline cúbico y error asociado.
Procedimiento: ajustar spline cúbico C(x) con condiciones de frontera naturales, integrar C(x) analíticamente por tramos y estimar diferencia con trapecio sobre datos.
Pasos
- Construir spline cúbico por tramos S_i(x) entre cada par (x_i, x_{i+1}).
- Integrar cada polinomio cúbico explícitamente: ∫S_i(x) dx evaluada entre límites de tramo.
- Sumar volúmenes de tramos y comparar con suma discreta para estimar sesgo.
Beneficio: mayor suavidad y precisión en presencia de ruido moderado; cuidado con oscilaciones (Runge) si se usa polinomio global.
Resumen técnico y recomendaciones de uso profesional
El principio de Cavalieri aplicado con integración continua o discretizada permite calcular volúmenes con alta precisión si A(x) está correctamente modelada o muestreada.
Recomendaciones: escoger método numérico según suavidad, validar con casos analíticos, y documentar incertidumbres siguiendo normas de metrología.
