calculadora de voltios a amperios online, gratis y precisa

Calculadora de voltios a amperios online gratuita y precisa para convertir potencia, tensión y resistencia rápidamente.

Guía técnica con fórmulas, tablas responsivas, ejemplos reales, y referencias normativas y de seguridad eléctrica.

Descripción general y alcance técnico

Esta guía técnica explica métodos precisos para convertir voltios a amperios en sistemas eléctricos de corriente continua y alterna, incluye cálculos para potencia activa, reactiva y aparente, consideraciones de factor de potencia y pérdidas por resistencia. Se abordan fórmulas, variables relevantes, tablas de referencia para tensiones y corrientes habituales en instalaciones residenciales, industriales y automotrices, así como ejemplos prácticos resueltos paso a paso.

Principios físicos fundamentales

Relación básica entre tensión, corriente y resistencia se fundamenta en la ley de Ohm y la ley de potencia eléctrica; son imprescindibles para convertir voltios a amperios correctamente.

Variables y definiciones

• V: tensión eléctrica entre dos puntos (voltios, V).
• I: corriente eléctrica que fluye por un conductor (amperios, A).
• R: resistencia eléctrica (ohmios, Ω).
• P: potencia activa o real (vatios, W).
• S: potencia aparente (voltamperios, VA).
• Q: potencia reactiva (voltamperios reactivos, VAr).
• pf: factor de potencia (adimensional, entre 0 y 1 para cargas inductivas o capacitivas).
• √2 y √3: factores de conversión para valores pico y sistemas trifásicos.

Fórmulas necesarias para convertir voltios a amperios

Se presentan todas las fórmulas clave: ley de Ohm, cálculo de corriente desde potencia en corriente continua, y para sistemas monofásicos y trifásicos en corriente alterna con y sin factor de potencia.

Fórmulas básicas

Corriente a partir de voltaje y resistencia (Ley de Ohm):

I = V / R

Donde:

• V: tensión en voltios.
• R: resistencia en ohmios.
• I: corriente en amperios.

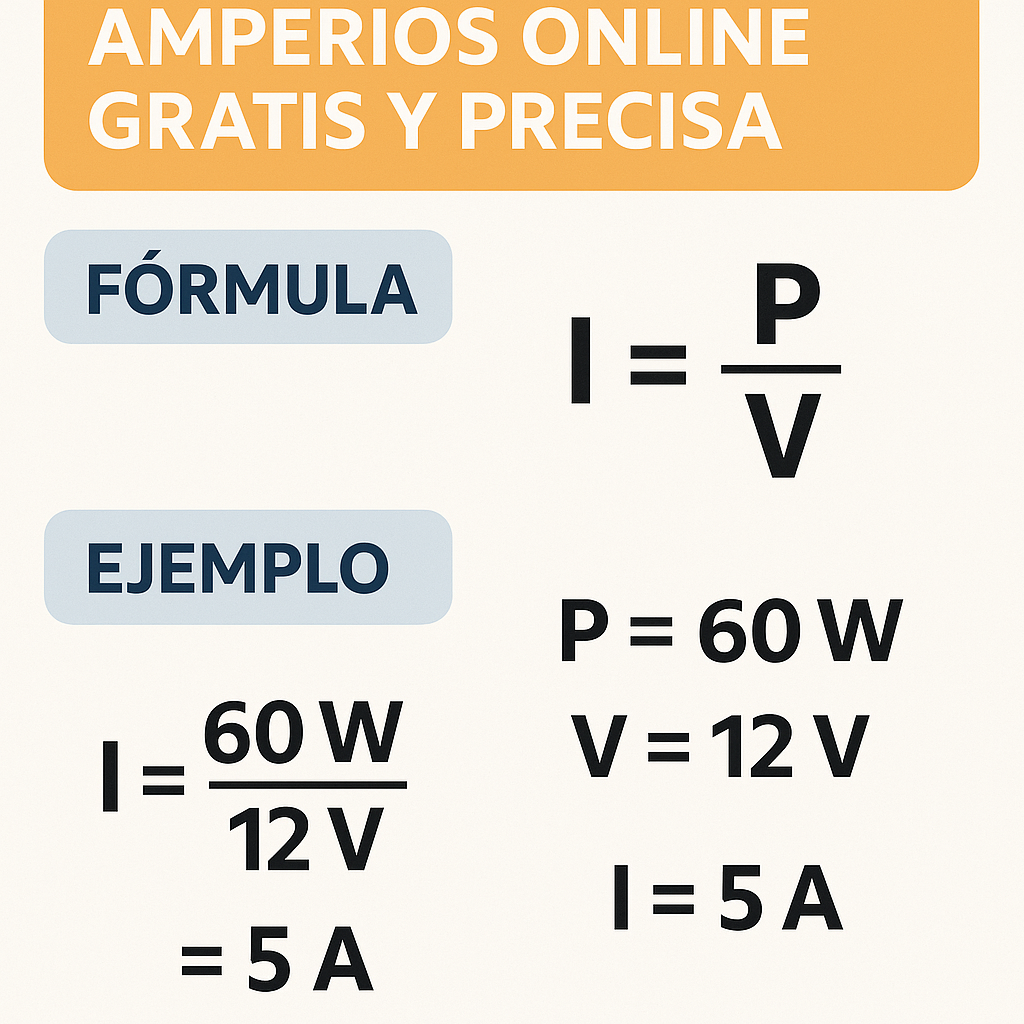

Corriente a partir de potencia en corriente continua:

I = P / V

Donde:

• P: potencia en vatios.
• V: tensión en voltios.
• I: corriente en amperios.

Sistemas de corriente alterna — monofásicos

Corriente a partir de potencia aparente (monofásico):

I = S / V

Corriente a partir de potencia activa usando factor de potencia:

I = P / (V × pf)

Donde:

• S: potencia aparente en voltamperios (VA).
• P: potencia activa en vatios (W).
• pf: factor de potencia (0–1).
• V: tensión lineal en voltios.

Sistemas trifásicos

Corriente trifásica a partir de potencia aparente:

I = S / (√3 × V)

Corriente trifásica a partir de potencia activa con factor de potencia:

I = P / (√3 × V × pf)

Donde:

• V: tensión de línea a línea en voltios.
• √3: raíz de 3 (aprox. 1.732).

Relaciones entre P, Q y S

Triángulo de potencias:

S² = P² + Q²

Factor de potencia y ángulo:

pf = cos φ = P / S

Pérdidas y correcciones

Corriente considerando pérdidas por resistencia en un conductor:

I = V_drop / R_conductor

Donde V_drop es la caída de tensión permitida. Para correcciones de temperatura y longitud del conductor se aplican coeficientes normalizados.

Valores típicos por variable

Tablas de referencia para tensiones y corrientes comunes en instalaciones: auto (12 V, 48 V), residencial (120/230 V), industrial (400 V trifásico), instrumentos y telecomunicaciones.

• V residenciales: 120 V (América), 230 V (Europa y gran parte del mundo).
• V industriales trifásico: 400 V, 480 V.
• Automotriz: 12 V, 24 V, 48 V para sistemas híbridos/EV.
• Corrientes típicas por carga: iluminación LED doméstica (0.1–2 A), motores industriales (10–1000 A según potencia).

Tablas extensas responsivas con valores comunes

Las siguientes tablas ofrecen conversiones rápidas entre voltios, potencia y corriente para diferentes escenarios usuales, aptas para visualización en escritorio y móvil gracias a su diseño adaptable.

Tabla de referencia rápida para caída de tensión en cobre (valores aproximados por mm² y longitud estándar).

Diseño responsivo y accesibilidad de tablas

Las tablas están diseñadas con estructura semántica de filas y celdas; en pantallas pequeñas se pueden transformar a formato “fila por registro” para mejorar legibilidad y navegación por lectores de pantalla.

Ejemplos del mundo real con desarrollo completo

Se presentan casos resueltos: un circuito automotriz en 12 V y un motor trifásico industrial en 400 V con factor de potencia y cálculos de protección.

Caso 1: Sistema automotriz 12 V — bombilla y fusible

Planteamiento: Una bombilla de 36 W alimentada a 12 V. Determinar la corriente y seleccionar un fusible adecuado con margen del 125%.

Datos: V = 12 V, P = 36 W.

Cálculo de corriente con la fórmula I = P / V:

I = 36 W / 12 V = 3 A.

Selección de fusible: margen de 125% → I_fusible = 3 A × 1.25 = 3.75 A → valor comercial: 4 A.

Verificación de caída de tensión en cable de 2.5 mm², longitud 2 m (ida + vuelta 4 m), resistencia aprox. 7.41 Ω/km → R_total = 7.41 × 4/1000 = 0.02964 Ω → V_drop = I × R_total = 3 A × 0.02964 Ω = 0.089 V (0.74% de V) aceptable.

Caso 2: Motor trifásico en industria — 400 V, 15 kW, pf 0.85

Planteamiento: Calcular la corriente nominal y protección térmica para un motor de 15 kW en 400 V trifásico con factor de potencia 0.85.

Datos: P = 15000 W, V = 400 V, pf = 0.85.

Cálculo de corriente trifásica: I = P / (√3 × V × pf).

I = 15000 / (1.732 × 400 × 0.85) = 15000 / (588.88) ≈ 25.47 A.

Selección de protección térmica (115%–125% del In): usar 125% → I_ter = 25.47 × 1.25 ≈ 31.84 A → elegir magnetotérmico/disyuntor calibrado cercano: 32 A.

Cálculo de cableado: para un motor de 25.47 A, seleccionar sección mínima según normativa local (ej. IEC/NEC) que cubra corriente continua de arranque y temperatura; típicamente 6–10 mm² en cobre según condiciones de instalación y capacidad de corriente.

Consideraciones avanzadas y ampliación técnica

Ampliamos sobre armónicos, corrientes de arranque, pérdidas en transformadores, y efectos del factor de potencia en dimensionamiento de conductores y protecciones.

Corriente de arranque y su impacto

Los motores asíncronos presentan corrientes de arranque múltiples de la corriente nominal (3–8× In). El equipo de arranque y la protección deben acomodar ese pico sin disparos intempestivos. Para cálculos de caída de tensión durante arranque, usar corriente de arranque estimada y considerar tolerancia de caída máxima (por ejemplo 10%).

Para cargas electrónicas (variadores) considerar corrientes de inrush del rectificador y efectos sobre factor de potencia; se recomiendan filtros y correctores de pf cuando pf < 0.9.

Corrección de factor de potencia

El factor de potencia reduce corriente activa para la misma potencia aparente. Capacitores y bancos de condensadores corrigen pf, reduciendo pérdidas y demanda de corriente.

Cálculo de potencia reactiva necesaria: Qc = P × (tan φ1 − tan φ2), donde φ1 es ángulo inicial y φ2 ángulo objetivo. Las unidades de Qc son VAr.

Dimensionamiento práctico de conductores

Considerar temperatura ambiente, agrupamiento, método de instalación, y capacidad de corriente tabulada por norma. La caída de tensión permitida suele limitarse al 3%–5% en circuitos finales; calcular sección para mantener V_drop ≤ porcentaje permitido.

Fórmula para sección aproximada desde caída de tensión en monofásico: S mm² ≈ (2 × ρ × L × I) / V_drop_permitida, donde ρ es resistividad del conductor a la temperatura de cálculo.

Normativa y referencias técnicas

Se citan normas y documentos de referencia aplicables internacionalmente para cálculo y seguridad eléctrica.

• IEC 60364: Instalaciones eléctricas de baja tensión — principios generales y selección de conductores.
• IEC 60909: Cálculo de corrientes de cortocircuito en sistemas trifásicos.
• IEC 60034: Máquinas eléctricas (datos de arranque y corrientes nominales de motores).
• IEEE Std 141 (Red Book): Buenas prácticas de distribuciones de energía eléctrica en plantas industriales.
• National Electrical Code (NEC) / NFPA 70: Recomendaciones y requisitos para instalaciones en EE. UU.
• Documentación técnica de fabricantes de cables y disyuntores para tablas de capacidad de corriente y coeficientes.

Enlaces externos de autoridad

Recursos y referencias para profundizar en cálculos y normativa:

• Organización Internacional de Normalización y la IEC — páginas oficiales sobre normas mencionadas.
• IEEE Xplore — publicaciones sobre calidad de la energía y dimensionamiento.
• Documentos técnicos de fabricantes reconocidos (Schneider Electric, Siemens, ABB) para guías de selección y tablas de capacidad.
• NEC / NFPA (sitio oficial) para requisitos de seguridad y protecciones.

Buenas prácticas de ingeniería y seguridad

Siempre validar cálculos con mediciones in situ, usar márgenes de seguridad, considerar temperatura de operación y factor de servicio, y cumplir la normativa local vigente. Documentar cada cálculo y proporcionar etiquetas y protecciones adecuadas en cuadros eléctricos.

Checklist de verificación antes de instalación

1. Confirmar tensión nominal disponible y tolerancias.
2. Verificar potencia real y factor de potencia de las cargas.
3. Calcular corriente nominal y de arranque.
4. Seleccionar secciones de conductores según corriente, caída de tensión y temperatura.
5. Dimensionar protecciones (fusibles, interruptores) con márgenes y curvas adecuadas.
6. Validar compatibilidad electromagnética y mitigación de armónicos.
7. Registrar resultados según normativa y procedimientos de mantenimiento.

Ampliación con más ejemplos y variaciones

Se añaden dos casos adicionales: una instalación fotovoltaica con inversor y un banco de condensadores para corrección de pf en planta industrial.

Caso 3: Inversor fotovoltaico 5 kW en 230 V monofásico

Datos: P_out = 5000 W, V_out = 230 V, pf = 1 (inversor entrega P en fase resistiva).

I = P / V = 5000 / 230 ≈ 21.74 A. Seleccionar interruptor de 25 A y cableado acorde a normas locales; verificar corriente continua del lado PV (V_mp, I_mp) para dimensionamiento de fusibles y diodos de protección.

Caso 4: Banco de condensadores para corrección de pf en planta

Planteamiento: Planta con P_total = 200 kW a 400 V trifásico con pf actual = 0.75; objetivo pf = 0.95. Calcular potencia reactiva a compensar y corriente corregida.

Cálculo de S inicial: S1 = P / pf1 = 200000 / 0.75 = 266666.7 VA.

Ángulo inicial φ1 = arccos(0.75) → tan φ1 ≈ 0.88. Ángulo objetivo φ2 = arccos(0.95) → tan φ2 ≈ 0.33.

Qc (necesaria) = P × (tan φ1 − tan φ2) = 200000 × (0.88 − 0.33) = 200000 × 0.55 = 110000 VAr.

Corriente después de corrección: I2 = P / (√3 × V × pf2) = 200000 / (1.732 × 400 × 0.95) ≈ 303.1 A. Antes de corrección I1 ≈ 400000 / (1.732 × 400) = 577.35 A (valor aparente S1/V_√3). La reducción significativa de corriente disminuye pérdidas y dimensionamiento de transformadores.

Resumen técnico y recomendaciones finales

La conversión de voltios a amperios requiere la selección adecuada de la fórmula según el sistema (CC, monofásico, trifásico) y la consideración de factor de potencia, pérdidas y normativas. Use tablas de referencia y verifique con instrumentación calibrada.

Para implementaciones online y herramientas de cálculo, asegure validación de entradas, manejo de unidades, protección contra datos erróneos, y presentación responsiva y accesible de resultados para cumplir requisitos de usabilidad y seguridad eléctrica.
