calculadora de transformador de distribucion online gratis

Calculadora online gratuita para transformadores de distribución: herramienta para dimensionar parámetros eléctricos y mecánicos esenciales.

Este artículo explica fórmulas, tablas, ejemplos prácticos y normativa aplicable para uso profesional y académico.

Visión general técnica de la calculadora de transformador de distribución

La calculadora de transformador de distribución online gratuito permite estimar parámetros clave: potencia nominal, corriente, relaciones de transformación, pérdidas, caídas de tensión, impedancia por unidad y reglajes de protección. Está diseñada para ingenieros de distribución, proyectistas y estudiantes avanzados para apoyar selección, verificación y validación de transformadores en redes de media y baja tensión.

Se incluyen fórmulas detalladas, tablas con valores típicos, ejemplos resueltos, referencias normativas y recomendaciones de aplicación práctica. Además se entregan criterios para pruebas in situ y verificación de conformidad con estándares internacionales.

Parámetros principales que calcula la herramienta

• Potencia aparente nominal (S_n), en kVA o MVA.
• Tensiones nominales de bobinado (V_p, V_s).
• Corrientes nominales (I_p, I_s).
• Impedancia porcentual o por unidad (Z% o Zpu).
• Pérdidas en vacío (P₀) y en carga (P_cu).
• Caída de tensión en %, ΔV%.
• Corriente de cortocircuito disponible y corriente de falla.
• Ajustes de protecciones (tap changers, relés de sobrecorriente, diferencial).

Normativa y referencias técnicas aplicables

Para diseño y verificación se deben considerar normas internacionales y regionales. Las siguientes referencias son de autoridad:

• IEC 60076: Transformadores de potencia — conjunto de partes aplicables a transformadores de distribución.
• IEEE C57.12: especificaciones para transformadores de distribución y su ensayo.
• IEC 60137 / IEEE para aislación y ensayos dieléctricos.
• Reglamentos locales de servicio público y códigos eléctricos (p. ej. NEC en EE. UU. o REBT en España) para integración en red.

Enlaces de interés: sitio IEC (https://www.iec.ch), IEEE Xplore (https://ieeexplore.ieee.org) y publicaciones técnicas de fabricantes como ABB, Siemens y Schneider Electric.

Tablas con valores más comunes

Las tablas siguientes presentan valores típicos para transformadores de distribución monofásicos y trifásicos según potencias habituales y tensiones de línea. Diseñadas para visualización en dispositivos de escritorio y móviles mediante estilo responsivo.

Se incluyen corrientes nominales, impedancias típicas, pérdidas en vacío y cobre, y caídas de tensión estimadas para condiciones normales de operación.

Tabla complementaria para transformadores monofásicos y pequeños en baja tensión.

Consideraciones de uso de las tablas

• Valores son típicos: confirmar con ficha técnica del fabricante para cada modelo.
• Pérdidas indican condiciones de laboratorio normalizadas; temperatura ambiente y frecuencia afectan resultados.
• Impedancias mayores reducen corrientes de cortocircuito y aumentan caída de tensión.

Fórmulas esenciales para la calculadora

A continuación se presentan todas las fórmulas necesarias para dimensionado, cálculo de corrientes, cálculos de pérdidas, caídas de tensión e impedancias. Se explica cada variable y se dan valores típicos.

1) Potencia aparente y corrientes nominales

Potencia aparente trifásica: S = √3 · V_L · I_L

Variables:

• S: potencia aparente en VA (o kVA, MVA)
• V_L: tensión de línea en V
• I_L: corriente de línea en A

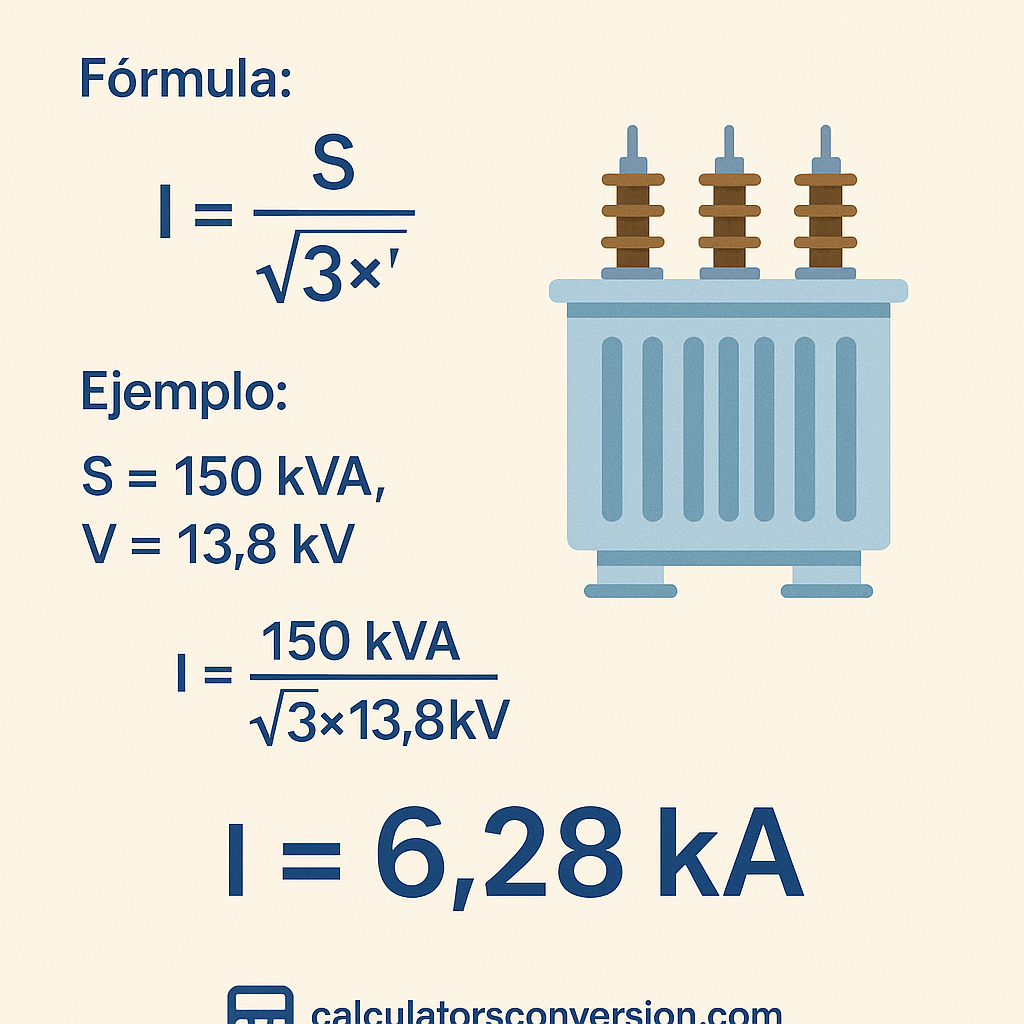

Corriente nominal trifásica: I_L = S / (√3 · V_L)

Valores típicos: para S = 100 kVA y V_L = 400 V, I_L ≈ 144 A.

2) Relación de transformación y tensiones

Relación de transformación ideal: a = N_p / N_s = V_p / V_s

Variables:

• a: relación de transformación (pu)
• N_p, N_s: número de espiras primario y secundario
• V_p, V_s: tensiones de bobinado primario y secundario (fase o línea según conexión)

3) Impedancia por unidad y porcentaje

Z_pu = Z_actual / Z_base

Z_base = V_base^2 / S_base (usar mismas unidades: V en V, S en VA)

Impedancia porcentual: Z% = Z_pu · 100

Variables:

• Z_actual: impedancia en ohmios medida entre terminales de bobinado referida a la base
• V_base: tensión base en V
• S_base: potencia base en VA

4) Caída de tensión

ΔV% ≈ (I_load · Z_line) / V_base · 100 (para cálculo aproximado en pu) o detallado:

ΔV% = 100 · √[(R·I·cosφ + X·I·sinφ)^2 + (X·I·cosφ - R·I·sinφ)^2] / V_nominal

Variables:

• R, X: resistencia y reactancia del transformador o línea referidas a tensión base (Ω)
• I: corriente de carga (A)
• cosφ: factor de potencia
• V_nominal: tensión de referencia (V)

Valores típicos: para carga a cosφ=0.9, Z% entre 4–6% produce ΔV% en orden de 3–5% a plena carga.

5) Pérdidas y eficiencia

Pérdidas totales P_tot = P_0 + P_cu·(I_rms/I_n)^2

Eficiencia η = (S · cosφ - P_tot) / (S · cosφ)

Variables:

• P_0: pérdidas en vacío (W)
• P_cu: pérdidas en cobre a corriente nominal (W)
• I_rms: corriente efectiva de carga
• I_n: corriente nominal
• S: potencia aparente
• cosφ: factor de potencia

Valores típicos: eficiencia máxima de transformadores de distribución suele estar entre 98% y 99.7% dependiendo de tamaño y carga.

6) Corriente de cortocircuito disponible

I_cc = V_base / (Z_porcentaje/100 · V_base^2 / S_base) = S_base / (Z_pu · V_base)

Más directo: I_cc = I_n / (Z% / 100)

Variables:

• I_cc: corriente de cortocircuito (A)
• I_n: corriente nominal
• Z%: impedancia porcentual

Ejemplo rápido: con I_n = 144 A y Z% = 4%, I_cc ≈ 3600 A.

7) Ajuste de relaciones con cambiador de tomas (On-Load Tap Changer)

V_out_adjusted = V_nom · (1 + n·Δt)

Variables:

• n: número de pasos positivos o negativos
• Δt: cambio por paso en pu (ej. 1.25% = 0.0125)

Explicación detallada de cada variable con valores típicos

Lista consolidada de variables y rangos habituales:

• S (kVA): 5–2000 kVA para distribución; 10–1000 kVA comunes en redes urbanas.
• V (kV/V): primaria 11, 33, 66, 132 kV; secundaria 400/230 V o 690/400 V según sistema.
• I (A): calculado según S y V; para 100 kVA a 400 V, I ≈ 144 A.
• Z%: típicamente 2.5%–8% dependiendo del diseño; redes con alta cortocircuitabilidad prefieren Z% mayores.
• P_0 (W): 30–3000 W según tamaño del transformador.
• P_cu (W): 100–17000 W según potencia nominal.
• Δt por paso (pu): 0.005–0.02 (0.5%–2%) según fabricante.

Ejemplos del mundo real — caso 1: transformador trifásico 100 kVA, 11/0.4 kV

Planteamiento: determinar corrientes nominales, corriente de cortocircuito teórica, pérdidas y caída de tensión al 100% carga cosφ=0.9. Datos: S=100 kVA, V_sec=400 V, Z%=5.0, P0=350 W, Pcu=2200 W.

Desarrollo y solución

1) Corriente nominal secundaria: I_n = S / (√3 · V_sec) = 100000 / (1.732 · 400) ≈ 144.34 A.

2) Corriente de cortocircuito: I_cc = I_n / (Z%/100) = 144.34 / 0.05 ≈ 2886.8 A.

3) Pérdidas totales a plena carga: P_tot = P0 + Pcu·(I/I_n)^2 = 350 + 2200·1^2 = 2550 W.

4) Potencia activa entregada a carga: P_load = S · cosφ = 100000 · 0.9 = 90000 W.

5) Eficiencia: η = (P_load - P_tot) / P_load = (90000 - 2550) / 90000 ≈ 0.9716 → 97.16%.

6) Caída de tensión aproximada: ΔV% ≈ Z% · (I/I_n) = 5% → a plena carga ΔV% ≈ 5.0% (ajustar por cosφ para resultado más preciso).

Ejemplo del mundo real — caso 2: análisis de red y integración de un transformador 250 kVA

Planteamiento: instalar un transformador 250 kVA 11/0.4 kV para alimentador con corriente de cortocircuito en barra de 10 kA. Evaluar selectividad y necesidad de limitar corriente con protección.

Datos y objetivo

• S = 250 kVA
• V_sec = 400 V
• Z% = 6.0
• I_n = ? ; I_cc por transformador; comparar con corriente de barra.

Desarrollo:

1) Corriente nominal secundaria: I_n = 250000 / (1.732 · 400) ≈ 360.84 A.

2) Corriente de cortocircuito provocada por el transformador: I_cc_tr = I_n / (0.06) ≈ 6014 A.

3) Dado que la disponibilidad de cortocircuito en la barra es 10000 A, la magnitud de la corriente de falla en el punto dependerá de la impedancia equivalente entre origen y falla; sin embargo, el transformador limita la contribución local a ≈ 6014 A, lo que es crítico para seleccionar interruptores y fusibles.

4) Selección de protección: protecciones deben soportar la corriente máxima de falla posible — interruptor con capacidad de ruptura superior a la corriente de barra (10 kA) y ajuste de tiempo para coordinar. Dispositivo de protección en secundario debe coordinar con protecciones aguas arriba para evitar apertura innecesaria.

Observaciones detalladas y recomendaciones

• Cuando la I_cc de transformador es menor que la I_cc de barra, la contribución local es dominante; ajustes de protección pueden ser más restrictivos para evitar daño al equipo.
• Se recomienda ensayar transformador en fábrica con medidas de Z% y pérdidas; comparar con valores de tabla para validación.
• Aplicar factores de corrección por temperatura para P_cu si condiciones de operación varían.

Metodología para validación experimental y pruebas in situ

Pruebas clave: ensayo de resistencia de devanados (DAC), ensayo en vacío, ensayo de cortocircuito, medida de toma del cambiador de tomas, medición de impedancia porcentual y pruebas dieléctricas (rayo y frecuencia industrial según norma).

• Ensayo en vacío: determina pérdidas P0 y corriente magnetizante I0; comparar con datos nominales.
• Ensayo de cortocircuito: obtención de P_cu y Z% referida a potencia nominal.
• Medición de resistencia DC: permite calcular pérdidas por efecto Joule reales y detectar desequilibrio entre fases.
• Prueba de relación de transformación y polaridad: garantizar relación Np/Ns y disposición de derivaciones.

Registrar condiciones ambientales durante ensayos: temperatura, humedad y frecuencia. Aplicar correcciones normalizadas si es necesario.

Integración de la calculadora en plataforma online

Requisitos funcionales mínimos para la herramienta:

1. Entrada de datos: S, V_p, V_s, Z%, P0, Pcu, cosφ, número de tomas y Δt por paso.
2. Cálculos automáticos: I_n, Z_pu, I_cc, P_tot, η, ΔV% en diferentes condiciones de carga.
3. Exportación de resultados en PDF y CSV; posibilidad de comparar con tablas de fabricante.
4. Interfaz accesible y responsiva para móviles y escritorio; lectura clara de parámetros y resultados.

Debe incluir mensajes de validación de entradas, sugerencias de valores típicos, y enlaces a normativa para confirmar criterios de diseño.

Buenas prácticas de diseño y operación

• Seleccionar Z% acorde a la coordinación de protecciones y condiciones de falla en la red.
• Dimensionar transformador con margen de sobrecarga térmica según ciclo de trabajo y temperatura ambiente.
• Priorizar eficiencia a carga típica del transformador para reducir pérdidas anuales.
• Incluir registro de temperatura de aceite y corrientes de neutro cuando aplique para detectar desequilibrios y sobrecorrientes.

Mantener plan de mantenimiento predictivo: análisis de aceite, termografías y pruebas eléctricas periódicas según intervalos normativos.

Ampliación técnica: modelado de comportamiento no lineal y transitorios

Para análisis avanzado incluir modelo magnetizante no lineal con B-H de núcleo, saturación y pérdidas por histéresis. Esto afecta sobretodo la corriente inrush y fenómeno de energización.

• Modelo equivalente con rama magnetizante no lineal y serie R-X para estimar corriente de irrupción.
• Cálculo de corriente de irrupción (inrush) depende de instante de cierre y residual de flujo: I_inrush puede ser varias veces I_n durante decenas de ciclos.
• Simulación en dominio tiempo con herramientas de potencia (p. ej. EMT simulators) para dimensionar protecciones diferenciales y de restricción temporal.

Incluir filtros de armónicos y considerar pérdidas adicionales por armónicos si la carga es no lineal.

Recursos adicionales y referencias normativas

Documentación técnica y normativa para consulta:

• IEC 60076 — Transformadores de potencia: ensayos, cálculos y requisitos de diseño. Disponible en el portal de la IEC.
• IEEE Std C57.12 — Especificaciones de transformadores de distribución.
• Manuales y hojas de datos de fabricantes: ABB, Siemens, Schneider Electric (páginas de producto y guías técnicas).
• Reglamentos eléctricos locales: por ejemplo, NEC (National Electrical Code) para instalación y protección, y normativa eléctrica nacional de cada país.

Consultar los sitios oficiales de IEC y IEEE para versiones completas y actualizadas de las normas.

Accesibilidad y experiencia de usuario para la calculadora online

Recomendaciones UX: formularios con etiquetas claras, ayuda contextual, valores por defecto y descripciones de unidades. Incluir lectores de pantalla compatibles y contraste adecuado de colores.

• Validación en tiempo real y mensajes de error accesibles.
• Salida de resultados estructurada: resúmenes, tablas y gráficas exportables.
• Modo nocturno y tipografía escalable para legibilidad en dispositivos móviles.

Ampliaciones y ejemplos adicionales

Si se desea profundizar, añadir análisis monetario de pérdidas anuales, coste de energía asociado y tiempo de retorno de inversión al seleccionar transformadores de menor pérdida.

• Cálculo de pérdidas anuales: P_annual = P_0 · horas_no_load + P_cu · carga_factor^2 · horas_load.
• Análisis económico: comparativa entre inversión inicial y ahorro energético en horizonte de vida útil.

Ejemplo breve: comparar transformador estándar y de baja pérdida para carga típica del 70% y tarifa energética dada, estimando ahorro anual y periodo de amortización.

Notas finales técnicas

La información aquí contenida es para uso profesional; siempre verificar con ficha de fabricante y normativa vigente antes de la instalación. Para proyectos críticos, realizar simulaciones detalladas y ensayos en sitio con personal calificado.
