Calculadora de soluciones de ecuaciones por método gráfico

Calculadora de soluciones de ecuaciones por método gráfico: herramienta para hallar intersecciones de funciones rápidamente.

Este artículo explica funcionamiento, fórmulas, tablas, ejemplos resueltos y consideraciones técnicas para implementarla.

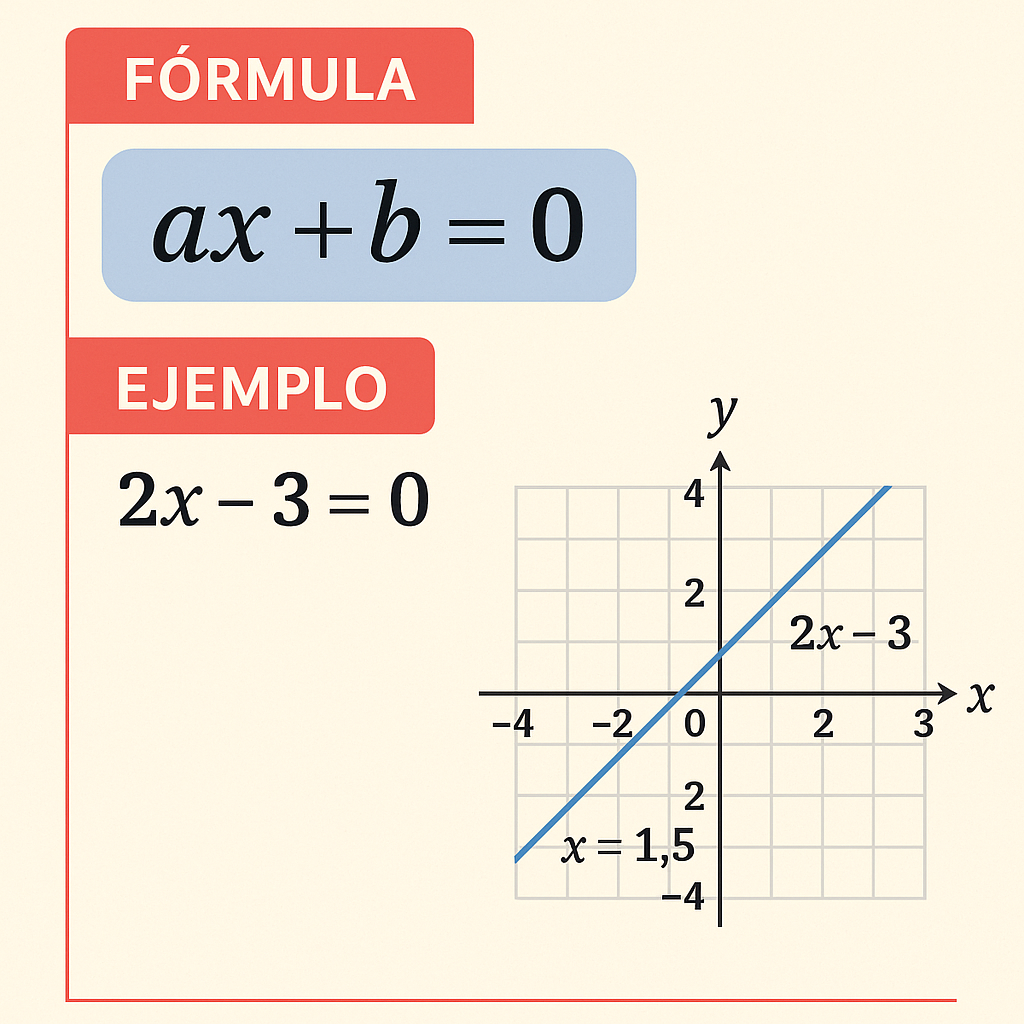

Fundamento técnico del método gráfico

El método gráfico resuelve sistemas y ecuaciones encontrando puntos donde dos curvas se intersectan visualmente.

Se basa en representar analíticamente funciones, evaluar puntos discretos y aplicar interpolación para precisión numérica.

Componentes principales de una calculadora gráfica

Entrada de funciones y dominio, resolución de muestreo, renderizado de ejes y detección de intersecciones.

Salida incluye coordenadas aproximadas, estimación de error y opciones para refinamiento mediante métodos numéricos.

Módulos funcionales

• Parser de expresiones: convierte la función textual a una representación evaluable.
• Generador de malla: crea puntos x en el dominio según resolución.
• Evaluador vectorial: calcula y=f(x) eficiente en pasos de malla.
• Detector de cruces: localiza intervalos con signo distinto o igualdades cercanas.
• Refinador: aplica bisección, secante o Newton para mejorar la raíz.
• Renderizador de curvas y UI responsiva: muestra resultados y permite zoom/pan.

Especificaciones de muestreo y precisión

La resolución determina precisión visual y necesidad de refinamiento numérico posterior.

Muestreo uniforme vs adaptativo: el adaptativo mejora detección en regiones con alta curvatura.

Parámetros clave

• Dominio [a, b]: intervalo de evaluación.
• N puntos (n): número de muestras iniciales.
• Tolerancia (tol): criterio para refinamiento numérico.
• Máxima iteración (imax): límite para métodos iterativos.

Tablas con valores comunes

A continuación se muestran tablas de referencia para resolución típica, tolerancia y número de muestras.

Las tablas están diseñadas para adaptarse a pantallas estrechas y amplias, facilitando decisión técnica.

Otra tabla con tolerancias y error estimado según método de refinamiento.

Fórmulas y expresiones necesarias

A continuación se presentan las expresiones y fórmulas para detectar y refinar soluciones gráficas.

Se ofrece descripción de variables y valores típicos para cada fórmula empleada en la calculadora.

Evaluación de la función en malla

Definición de malla uniforme en dominio [a, b] con n puntos.

f_i = f(x_i), donde x_i = a + i·Δx, Δx = (b - a) / (n - 1).

Variables:

• a: límite inferior del dominio. Valor típico: -10, -100.
• b: límite superior del dominio. Valor típico: 10, 100.
• n: número de muestras. Valor típico: 100–1000 según función.
• Δx: paso de muestreo calculado con la fórmula dada.

Detección de intervalo con cambio de signo

Se busca i tal que f_i · f_{i+1} ≤ 0 indicando cruce o raíz exacta.

Condición: f_i * f_{i+1} ≤ 0 → intervalo [x_i, x_{i+1}] candidato.

Variables:

• f_i, f_{i+1}: valores de la función en puntos contiguos.
• x_i, x_{i+1}: abscisas contiguas.

Bisección (refinamiento)

Para un intervalo [x_lo, x_hi] con f(x_lo)·f(x_hi) ≤ 0.

Repetir: x_mid = (x_lo + x_hi) / 2; si f(x_lo)·f(x_mid) ≤ 0 → x_hi = x_mid; else x_lo = x_mid; detener cuando |x_hi - x_lo| ≤ tol.

Variables:

• x_lo, x_hi: extremos del intervalo inicial.
• x_mid: punto medio entre extremos.
• tol: tolerancia en x para detener, ej. 1e-8.
• imax: máximo de iteraciones para evitar bucle infinito.

Secante

Iteración: x_{k+1} = x_k - f(x_k)·(x_k - x_{k-1}) / (f(x_k) - f(x_{k-1})).

Repetir hasta |x_{k+1} - x_k| ≤ tol o iteraciones ≥ imax.

Variables:

• x_{k-1}, x_k: dos últimas aproximaciones.
• tol: tolerancia de convergencia.
• imax: límite de iteraciones.

Newton-Raphson

Iteración: x_{k+1} = x_k - f(x_k) / f'(x_k).

Repetir hasta |x_{k+1} - x_k| ≤ tol. Requiere derivada f'.

Variables y notas:

• f'(x): derivada en x. Si no está disponible, usar secante.
• Buen punto inicial x_0 reduce iteraciones.

Interpolación lineal para estimación rápida

Si f_i y f_{i+1} tienen signos distintos, raíz aproximada x* ≈ x_i - f_i·(x_{i+1}-x_i)/(f_{i+1}-f_i).

Útil como inicio para métodos iterativos o para estimación rápida en la UI.

Variables:

• x_i, x_{i+1}: abscisas del intervalo.
• f_i, f_{i+1}: valores correspondientes.

Implementación de representación visual y accesibilidad

El renderizado debe incluir ejes etiquetados, malla opcional y marcadores de intersección con texto alternativo.

Proporcionar información numérica junto a cada punto detectado y permitir exportar coordenadas.

Requisitos de UX y accesibilidad

• Contraste suficiente en líneas y puntos.
• Etiquetas legibles y escalables con zoom.
• Soporte para lectores de pantalla: describir intersecciones en texto alternativo.
• Tabla de resultados descargable en CSV.

Ejemplos prácticos y casos del mundo real

Se presentan dos casos completos: intersección de una recta y una parábola; y cruce de función trigonométrica y exponencial.

Caso 1: Intersección entre recta y parábola

Problema: hallar soluciones de f(x)=g(x) con f(x)=x^2 - 4 y g(x)=2x - 1.

Paso 1: convertir a h(x)=f(x)-g(x)=x^2 - 4 - (2x - 1)=x^2 - 2x -3.

Paso 2: definir dominio y muestreo.

Elegir dominio [-5, 5], n=201 → Δx = (5 - (-5)) / 200 = 0.05. Evaluar h(x) en la malla.

Paso 3: detección de intervalos con cambio de signo.

h(x) = x^2 - 2x -3 factoriza: (x-3)(x+1). Raíces exactas x=-1 y x=3. La detección en la malla encontrará intervalos que contienen -1 y 3.

Paso 4: refinamiento (bisección).

Tomar intervalo alrededor de -1, por ejemplo [-1.05, -0.95]. Aplicar bisección con tol=1e-8 hasta converger a x=-1. Resultado similar para x=3 con intervalo [2.95,3.05].

Cálculo numérico detallado (ejemplo para x≈3):

1. Inicio: x_lo=2.95, x_hi=3.05, f(x_lo)·f(x_hi)≤0.
2. Iteración 1: x_mid=3.00, h(3)=9 -6 -3=0 → raíz exacta detectada.
3. Resultado: x=3.0, f(3)=0; otro: x=-1.0.

Observaciones:

• En funciones polinómicas con raíces racionales la detección y refinamiento convergen rápidamente.
• La estimación por interpolación lineal también daría x* ≈3 con dos puntos contiguos alrededor.

Caso 2: Intersección entre sen(x) y función exponencial atenuada

Problema: hallar soluciones de sin(x)=0.5·e^{-0.1x} en dominio [-10, 30].

Paso 1: definir h(x)=sin(x) - 0.5·e^{-0.1x}.

Paso 2: muestreo adaptativo inicial.

Usar n=2000 en [-10,30] para capturar oscilaciones y decaimiento exponencial; Δx=40/1999≈0.02.

Paso 3: buscar intervalos con cambio de signo.

Examinar contiguos i con h_i·h_{i+1}≤0; registrar intervalos. Se esperan múltiples intersecciones por la naturaleza oscilatoria de sen(x) atenuada.

Paso 4: estimación inicial por interpolación lineal y refinamiento con secante o Newton.

Por ejemplo, si se encuentra un intervalo [x_i, x_{i+1}] alrededor de x≈1.3 con h(x_i)·h(x_{i+1})≤0, calcular aproximación x0 via interpolación lineal. Luego aplicar secante con x_{k-1}=x_i, x_k=x0 hasta tol=1e-8.

Ejemplo numérico (primer cruce positivo):

1. Evaluaciones puntuales: h(0.8)≈sin(0.8)-0.5·e^{-0.08}≈0.717-0.5·0.923≈0.717-0.462=0.255.
2. h(1.6)≈sin(1.6)-0.5·e^{-0.16}≈0.9996-0.5·0.852≈0.9996-0.426=0.5736 (no cambio de signo entre 0.8 y 1.6).
3. Buscar intervalo correcto alrededor de primer cruce; con muestreo fino se detectan intervalos donde h cambia de signo, p. ej. entre x≈2.5 y x≈3.0, etc.
4. Refinar cada intervalo hasta obtener coordenadas con precisión requerida.

Resultados típicos:

• Se obtienen múltiples soluciones dispersas a lo largo del dominio; la cantidad depende del decaimiento exponencial y frecuencia de sin(x).
• El uso de muestreo denso y refinamiento local proporciona soluciones con error controlado.

Casos adicionales y extensión técnica

Profundizamos en problemas con discontinuidades, raíces múltiples y tangencias (raíz de multiplicidad >1).

Se describen prácticas para detección robusta y manejo de casos singulares.

Discontinuidades y asíntotas

En funciones racionales y logarítmicas pueden existir puntos donde la función no está definida; estos deben detectarse.

Método: detectar valores NaN o ±∞ durante evaluación; segmentar dominio en subintervalos continuos antes de buscar cambios de signo.

Raíces múltiples y tangencia

Cuando la raíz tiene multiplicidad par la función no cambia de signo, por ello la detección por cambio de signo falla.

Estrategias: detectar mínimos locales cercanos a cero evaluando derivadas numéricas; si |f(x)| ≤ tol en un mínimo, reportar raíz con multiplicidad potencial.

Detección de raíces complejas (no reales)

El método gráfico solo detecta raíces reales; para complejas usar métodos algebraicos o análisis de polinomios por coeficientes.

Las bibliotecas numéricas para raíces complejas y factorización deben emplearse fuera del renderizado gráfico.

Implementación práctica recomendada

Flujo de trabajo sugerido para una calculadora efectiva: parseo → muestreo adaptativo → detección → refinamiento → presentación.

Incluir herramientas de exportación, trazado interactivo y opciones de usuario para tolerancia y métodos de refinamiento.

Buenas prácticas de rendimiento

• Vectorizar evaluaciones cuando sea posible para aprovechar procesamiento paralelo.
• Usar muestreo adaptativo: subdividir intervalos con gran curvatura o cambios rápidos.
• Limitar número máximo de refinamientos por intervalo para evitar sobrecarga.
• Cachear evaluaciones intermedias para evitar recalcular f(x) repetidamente.

Referencias y enlaces de autoridad

Normas y recursos técnicos que respaldan métodos numéricos y prácticas de visualización.

Fuentes destacadas: libros y documentos sobre análisis numérico, renderizado y accesibilidad.

• Burden, R. L., & Faires, J. D. Numerical Analysis — referencia clásica sobre bisección, Newton y secante.
• Higham, N. J. Accuracy and Stability of Numerical Algorithms — guía sobre precisión numérica.
• W3C Web Content Accessibility Guidelines (WCAG) — directrices para accesibilidad.
• National Institute of Standards and Technology (NIST) Digital Library of Mathematical Functions — referencia para funciones especiales.

Apéndice técnico: validaciones y pruebas

Se recomiendan conjuntos de pruebas unitarias y casos de validación para garantizar exactitud y robustez.

Incluye tests para funciones polinómicas, trigonométricas, racionales y casos límites como raíces múltiples y discontinuidades.

Lista mínima de pruebas

1. Polinomio con raíces simples y múltiples.
2. Función trigonométrica con múltiples cruces en intervalo amplio.
3. Función racional con asíntotas verticales dentro del dominio.
4. Función con tangencia a eje x (raíz de multiplicidad 2 o mayor).
5. Comprobación de convergencia y límite de iteraciones.

Conclusión técnica: la combinación de muestreo adaptativo, detección robusta y refinamiento numérico produce una calculadora gráfica fiable.

Implementar controles de UX y accesibilidad garantiza utilidad práctica en entornos académicos y profesionales.
