Calculadora de sector circular: calcula área y arco gratis

Esta guía técnica permite calcular sector circular: área, longitud de arco y ángulo, con fórmulas y ejemplos prácticos.

Incluye tablas responsivas, explicaciones de variables, casos reales y referencias técnicas aplicables.

Descripción general y alcance

Un sector circular es la porción de un círculo definida por dos radios y el arco entre ellos. Las propiedades principales son: radio (R), ángulo central (θ), longitud de arco (s) y área del sector (A).

Este documento entrega fórmulas completas, explicaciones de variables, tablas de referencia y ejemplos resueltos para uso profesional.

Variables y notación estándar

• R = radio del círculo (unidad de longitud: m, cm, mm, in).
• θ = ángulo central del sector (en radianes o grados).
• s = longitud del arco asociado al sector (misma unidad que R).
• A = área del sector (unidad de área: m², cm², in²).
• P = perímetro parcial del sector (dos radios + arco).

Se recomienda usar radianes en cálculos analíticos; para entrada en grados convertir según θ(rad) = θ(°)·π/180.

Fórmulas esenciales y derivación

Se presentan todas las fórmulas necesarias para calcular área, arco, ángulo, radio y perímetro parcial. Cada expresión incluye explicación de variables y rangos típicos.

1) Longitud de arco

s = R · θ

Variables:

• R: radio (ej. 0.01 m a 100 m según aplicación).
• θ: ángulo en radianes (0 < θ ≤ 2π; sector completo θ = 2π).

Notas: si θ está en grados, convertir antes. Precisión: use θ en radianes para integraciones y series.

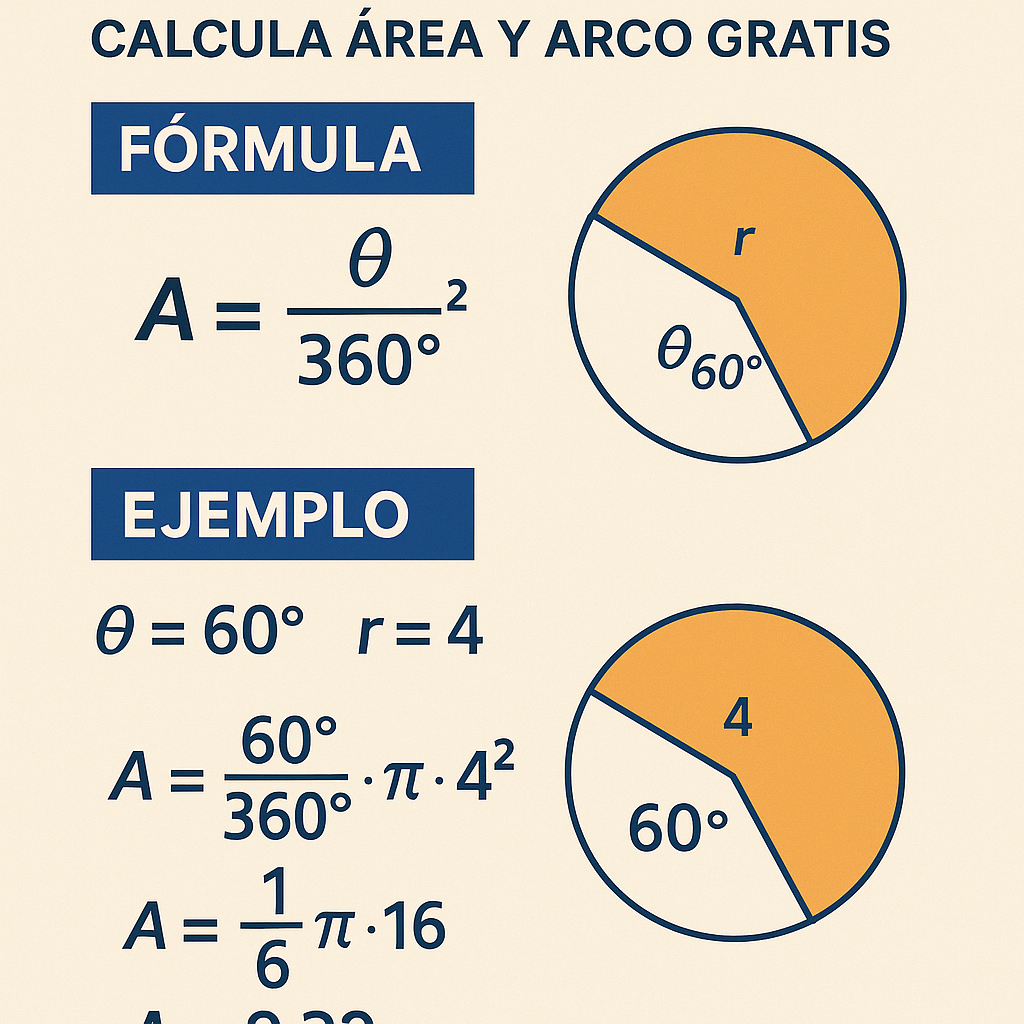

2) Área del sector

A = 0.5 · R² · θ

Variables:

• R: radio (ver rango anterior).
• θ: ángulo en radianes.

Interpretación: es proporcional al cuadrado del radio y al ángulo; para sector completo A = π·R².

3) Ángulo a partir de área

θ = 2·A / R²

Uso: cuando se conoce el área y radio, se despeja el ángulo en radianes. Verificar que 0 < θ ≤ 2π para consistencia.

4) Ángulo a partir de longitud de arco

θ = s / R

Aplica cuando se dispone de la longitud del arco y radio. Si s ≥ 2πR corresponde a uno o más giros; normalmente se restringe s ≤ 2πR para sectores simples.

5) Perímetro parcial del sector

P = 2·R + s = 2·R + R·θ = R·(2 + θ)

Uso práctico: cálculo de material para una cuña, soldadura o contorno impreso.

6) Relación entre porcentaje del círculo y ángulo

Porcentaje del círculo = (θ / 2π) · 100%

Convertir fácilmente fracciones del círculo a ángulos y áreas relativas.

Fórmulas auxiliares y comprobaciones

Para verificación numérica y control de errores se utilizan fórmulas auxiliares que permiten convertir unidades y comprobar consistencia de datos ingresados.

Conversión grados/radianes

θ(rad) = θ(°) · π / 180

θ(°) = θ(rad) · 180 / π

Verificación de consistencia

• Comprobar A ≈ 0.5·R²·(s/R) = 0.5·R·s cuando s y R se conocen.
• Comprobar s ≤ 2πR y A ≤ πR² para sectores simples.

Estas comprobaciones detectan entradas erróneas o unidades inconsistentes.

Tablas de valores comunes

Las siguientes tablas muestran valores frecuentes de sectores circulares para radios estándar y ángulos comunes. Las tablas son responsivas y adaptables a pantallas de escritorio y móviles.

Tabla siguiente: ejemplos para radios frecuentes en ingeniería (mm, cm, m) con ángulos 30°, 90° y 180°.

Estas tablas permiten consultas rápidas y sirven como referencia en el diseño y cálculo inicial de piezas y elementos estructurales.

Implementación práctica de la calculadora

Una calculadora eficaz acepta entradas en cualquiera de las variables principales y devuelve las restantes con control de unidades y verificación de dominio.

Entradas permitidas típicas: R (en unidad), θ (°/rad), s (misma unidad que R) y A (unidad²). Validar consistencia y ofrecer conversión automática.

Flujo de cálculo recomendado

1. Normalizar unidades de entrada.
2. Convertir ángulos a radianes si procede.
3. Aplicar fórmulas directas según variables conocidas.
4. Realizar verificaciones y devolver alertas si hay inconsistencias.

Por ejemplo, si se ingresan R y A, calcular θ por θ = 2A/R². Si el resultado excede 2π, indicar error o interpretación de múltiples vueltas.

Ejemplos del mundo real: casos resueltos

Se presentan al menos dos casos completos con procedimiento paso a paso y comprobaciones numéricas para validar resultados.

Caso 1: Diseño de una cuña metálica para una abrazadera

Datos: radio interno R = 50 mm, ángulo requerido θ = 45° para distribuir carga.

Paso 1: convertir ángulo a radianes: θ(rad) = 45·π/180 = 0.785398 rad.

Paso 2: calcular longitud de arco: s = R·θ = 50 mm · 0.785398 = 39.2699 mm.

Paso 3: calcular área del sector: A = 0.5·R²·θ = 0.5·(50 mm)²·0.785398 = 0.5·2500·0.785398 = 981.7477 mm².

Paso 4: perímetro parcial (material a cortar): P = 2·R + s = 100 mm + 39.2699 mm = 139.2699 mm.

Comprobación: porcentaje del círculo = θ/(2π)·100% = 12.5%.

Interpretación práctica: la pieza requerirá apoyo térmico en corte y tolerancias para ensamblaje; espesor y tratamiento superficial definirán manufactura.

Caso 2: Cálculo de sector de azulejo para pavimento radial

Datos: radio exterior R = 2.0 m, el sector debe cubrir área A = 1.0472 m² para formar patrón.

Paso 1: calcular ángulo requerido: θ = 2·A / R² = 2·1.0472 / (2.0)² = 2.0944 / 4 = 0.5236 rad.

Conversión a grados: θ(°) = 0.5236·180/π = 30°.

Paso 2: longitud del arco: s = R·θ = 2.0 m · 0.5236 = 1.0472 m.

Paso 3: perímetro parcial: P = 2·R + s = 4.0 + 1.0472 = 5.0472 m.

Comprobación: A calculada por 0.5·R²·θ = 0.5·4·0.5236 = 1.0472 m², consistente.

Observaciones: para corte y colocación se debe considerar margen de junta (ej. 3–5 mm) y contracción del material.

Consideraciones de precisión, unidades y errores comunes

En aplicaciones profesionales hay que considerar tolerancias, sistemas de unidades y precisión numérica de funciones trigonométricas. Use radios y medidas con suficiente resolución para evitar errores relativos sustanciales.

Errores comunes: confundir grados y radianes, mezclar unidades lineales, interpretar s como arco mayor en sectores mayores a 180° sin especificar.

Tolerancias y redondeo

• Indicar número de cifras significativas según normas de diseño (ISO 80000-1 aplicable a magnitudes y unidades).
• Para fabricación, especificar tolerancias geométricas y de posición; la medida del arco suele necesitar precisión mayor al corte por láser o waterjet.

Para cálculos estructurales, considerar factores de seguridad y posible modelado más avanzado (mallas, elementos finitos) cuando la geometría sea crítica.

Aplicaciones prácticas y recomendaciones de uso

• Ingeniería mecánica: piezas sectoriales, engranajes parciales, frenos de disco segmentados.
• Arquitectura y urbanismo: pavimentos radiales, parterres, elementos ornamentales.
• Manufactura: corte de chapa, plegado y diseño de moldes sectoriales.

Para cada aplicación documente material, tolerancias y proceso de fabricación recomendado.

Recursos normativos y referencias técnicas

Consulte las siguientes referencias de autoridad para definiciones, unidades y buenas prácticas en cálculo geométrico y tolerancias:

• ISO 80000-1: Quantities and units — Parte 1: General (definición de magnitudes y unidades).
• ISO 1101: Geometrical product specifications (GPS) — Tolerances of form, orientation, location and run-out.
• ASME Y14.5: Dimensioning and Tolerancing (para tolerancias geométricas en fabricación).
• Enciclopedia matemática en línea: MathWorld — Circle Sector (consulta técnica y fórmulas).
• Instituciones académicas: notas de curso de trigonometría y cálculo de universidades de ingeniería (por ejemplo, MIT OpenCourseWare).

Enlaces externos de autoridad: MathWorld (Wolfram), documentos ISO y ASME. Revise ediciones y normas nacionales aplicables en su jurisdicción.

Extensión técnica: integración, área de segmento y sector con agujero

Para aplicaciones avanzadas es frecuente calcular áreas de segmentos (área limitada por arco y cuerda) y sectores con agujero (dona parcial). Se incluyen fórmulas y procedimientos.

Área de segmento circular (entre arco y cuerda)

Área segmento = A_sector − A_triángulo_isósceles formado por dos radios y la cuerda.

A_segmento = 0.5·R²·(θ − sin θ)

Variables:

• θ en radianes (0 < θ ≤ π para segmento menor; para mayor usar 2π − θ).

Aplicaciones: estanques, ventanas arqueadas, cortes de paneles donde se requiere área útil libre.

Sector con agujero (dona parcial)

Si existe radio interior r y radio exterior R (r < R), entonces: A = 0.5·(R² − r²)·θ

Longitud de arco exterior: s_ext = R·θ; interior: s_int = r·θ. Perímetro parcial = R·θ + r·θ + 2·(R − r) = θ·(R + r) + 2·(R − r).

Más ejemplos avanzados

Se añaden dos ejemplos adicionales, uno con segmento y otro con dona parcial para profundizar conceptos.

Caso 3: Área de segmento para ventana arqueada

Datos: R = 1.2 m, ángulo central θ = 100° = 1.74533 rad. Se requiere área del segmento menor definido por la cuerda.

Paso 1: A_segmento = 0.5·R²·(θ − sin θ) = 0.5·1.44·(1.74533 − sin 1.74533).

Calcule sin 1.74533 ≈ 0.984807. Entonces A_segmento ≈ 0.72·(1.74533 − 0.984807) = 0.72·0.760523 = 0.547577 m².

Interpretación: área útil del vidrio arqueado debe considerar marcos y tolerancias de montaje.

Caso 4: Sector anular para disco perforado

Datos: R = 0.5 m, r = 0.2 m, θ = 120° = 2.094395 rad. Calcular área del sector anular y longitudes de arco.

Área: A = 0.5·(R² − r²)·θ = 0.5·(0.25 − 0.04)·2.094395 = 0.5·0.21·2.094395 = 0.219830 m².

Longitudes de arco: s_ext = R·θ = 0.5·2.094395 = 1.047198 m; s_int = r·θ = 0.2·2.094395 = 0.418879 m.

Perímetro parcial: θ·(R + r) + 2·(R − r) = 2.094395·0.7 + 2·0.3 = 1.466077 + 0.6 = 2.066077 m.

Aplicación: corte láser de disco con orificio central; considerar área y perímetro para estimar tiempo de corte y coste.

Mejores prácticas y recomendaciones finales

Documente siempre las unidades junto a cada valor, incluya tolerancias y verifique con más de una fórmula (por ejemplo, obtener θ a partir de A y comprobar con s y R).

Para integración en software: permita entradas flexibles, validación automática y descripciones accesibles para cada campo; registre logs de operaciones para auditoría técnica.

Referencias:

• Wolfram MathWorld — Circle Sector: https://mathworld.wolfram.com/CircularSector.html
• ISO 80000-1: Quantities and units
• ASME Y14.5 — Dimensioning and Tolerancing
• MIT OpenCourseWare — Calculus and Geometry notes
