El cálculo preciso de potencia trifásica garantiza eficiencia, seguridad y cumplimiento normativo en sistemas eléctricos diversos.
Esta guía avanzada ofrece una herramienta profesional con teoría, fórmulas, datos técnicos y ejemplos de aplicación práctica.
Calculadora Avanzada de Potencia Trifásica
Tabla de Valores Comunes en Cálculo de Potencia Trifásica
La siguiente tabla muestra los valores más utilizados en sistemas trifásicos de baja y media tensión, incluyendo tensiones normalizadas, factores de potencia típicos, y tipos de conexión más comunes en la práctica:
| Parámetro | Valores Comunes | Unidad | Descripción |
|---|---|---|---|
| Tipo de conexión | Estrella (Y), Triángulo (Δ) | – | Configuración del sistema trifásico |
| Tensión de línea (VL) | 208, 220, 230, 240, 380, 400, 415, 480 | Voltios (V) | Tensión entre fases en un sistema trifásico |
| Tensión de fase (VF) | VL / √3 | Voltios (V) | Tensión entre fase y neutro en conexión estrella |
| Corriente de línea (IL) | 10 – 5000 | Amperios (A) | Corriente medida por fase |
| Potencia activa (P) | 1 – 5000 | kilovatios (kW) | Potencia real consumida |
| Potencia aparente (S) | 1 – 6000 | kilovoltamperios (kVA) | Potencia total suministrada |
| Potencia reactiva (Q) | 0.1 – 3000 | kilovoltamperios reactivos (kVAR) | Energía almacenada en reactancias |
| Factor de potencia (FP) | 0.6, 0.8, 0.85, 0.9, 0.95, 1.0 | adimensional | Coseno del ángulo entre P y S |
| Frecuencia nominal | 50, 60 | Hertz (Hz) | Frecuencia del sistema |
| Tipo de carga | Motor, iluminación, resistiva, capacitiva | – | Naturaleza de la carga conectada |
| Eficiencia del equipo | 85% – 98% | % | Rendimiento energético del equipo |
Fórmulas para Cálculo Avanzado de Potencia Trifásica
1. Potencia Activa (P)
a. Sistema Trifásico Balanceado:
Fórmula:

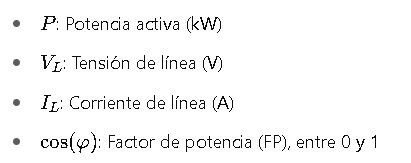

Donde:
Valores comunes:
2. Potencia Aparente (S)
Donde:
- S: Potencia aparente (kVA)
- El resto igual a la fórmula anterior.
Importancia:
- S representa la potencia total que la instalación debe estar preparada para suministrar.
- Útil para dimensionamiento de transformadores y generadores.
3. Potencia Reactiva (Q)
O bien directamente:
Donde:
- Q: Potencia reactiva (kVAR)

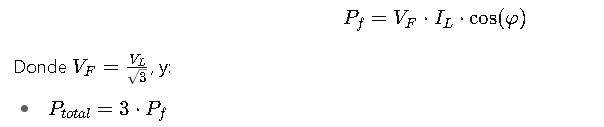

4. Potencia por fase en conexión estrella
5. Cálculo de corriente desde potencia
Útil cuando se conoce la carga (P) y se quiere calcular la corriente que circula por las líneas.

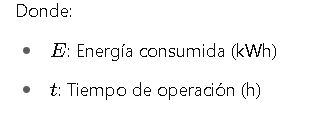

6. Relación entre potencia y energía
7. Cálculo de eficiencia
Se utiliza para verificar el rendimiento de motores, transformadores y UPS.
Ejemplos del Mundo Real
Caso 1: Motor Trifásico en Planta de Producción
Datos:
- Tensión: 400 V (trifásico)
- Potencia del motor: 45 kW
- Factor de potencia: 0.88
- Eficiencia del motor: 92%
- Tipo de conexión: Estrella
Objetivo: Calcular la corriente de línea, potencia aparente y potencia reactiva.
Solución:
- Corriente de línea:
- Potencia aparente:
- Potencia reactiva:
Caso 2: Instalación Comercial con Iluminación y Climatización
Datos:
- Tensión: 220 V (trifásico)
- Corriente medida: 95 A
- Factor de potencia: 0.92
Objetivo: Calcular P, S y Q.
Solución:
- Potencia activa:
- Potencia aparente:
- Potencia reactiva:
Aplicación: Se puede utilizar esta información para diseñar un banco de capacitores que corrija el FP a 0.98.
Normativas Técnicas Aplicables al Cálculo de Potencia Trifásica
El cálculo de potencia en sistemas trifásicos debe ajustarse a estándares reconocidos internacionalmente que garantizan seguridad, eficiencia energética y compatibilidad con los equipos instalados. A continuación se detallan las principales normativas utilizadas:
| Norma / Estándar | Organización | Alcance técnico | Enlace externo |
|---|---|---|---|
| IEC 60364 | IEC | Instalaciones eléctricas de baja tensión | https://webstore.iec.ch/publication/6048 |
| IEC 60034 | IEC | Máquinas eléctricas rotativas (motores) | https://webstore.iec.ch/publication/2695 |
| IEEE Std 141 (Red Book) | IEEE | Análisis de sistemas eléctricos industriales | https://standards.ieee.org/ |
| NFPA 70 (NEC) | NFPA | Código eléctrico nacional (EE.UU.) | https://www.nfpa.org/70 |
| RETIE (Colombia) | MinEnergia | Reglamento técnico de instalaciones eléctricas | https://www.minenergia.gov.co |
| NOM-001-SEDE | México | Instalaciones eléctricas (uso general) | https://www.dof.gob.mx/ |
Estas normativas proporcionan criterios claros para:
- La correcta elección de secciones de conductores.
- El dimensionamiento de protecciones y transformadores.
- La compensación de reactivos.
- La eficiencia energética en instalaciones.
Consideraciones Avanzadas para el Dimensionamiento de Sistemas Trifásicos
1. Dimensionamiento de Conductores por Potencia Calculada
Una vez determinada la potencia (P), se debe calcular la corriente y seleccionar conductores que soporten esa carga según el tipo de instalación (subterránea, aérea, canaleta, etc.), aplicando el factor de corrección de temperatura y agrupamiento.
Ejemplo (extracción de RETIE 2022):
Posteriormente se busca en la tabla de capacidad de conducción de corriente (ampacidad) del conductor, aplicando correcciones según:
- Tipo de aislamiento (THHN, XLPE)
- Temperatura ambiente (>30°C)
- Número de conductores por ducto
- Tipo de canalización
2. Selección de Protecciones Termomagnéticas y Disyuntores
Una vez determinada la corriente de diseño, se recomienda:
- Disyuntor termomagnético = Idiseño×1.25
- Disyuntor diferencial (si aplica): sensibilidad 30 mA en sistemas TT/TN
Se deben evitar protecciones sobredimensionadas que no protejan adecuadamente los conductores ni los equipos.
3. Corrección del Factor de Potencia
Una carga con bajo FP (<0.9) genera pérdidas y penalizaciones económicas. Para corregirlo se utiliza la fórmula:

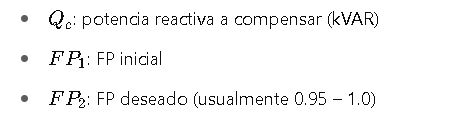

Dónde:
Esto permite dimensionar un banco de capacitores trifásico automático o manual.
Tabla Comparativa de Potencia Trifásica por Corriente y Tensión
La siguiente tabla es útil para realizar una consulta rápida de potencias activas asociadas a distintos niveles de corriente y tensión (para FP = 0.9):
| Corriente (A) | 220 V | 400 V | 480 V |
|---|---|---|---|
| 10 | 3.43 kW | 6.24 kW | 7.49 kW |
| 25 | 8.57 kW | 15.6 kW | 18.7 kW |
| 50 | 17.1 kW | 31.2 kW | 37.4 kW |
| 75 | 25.6 kW | 46.8 kW | 56.1 kW |
| 100 | 34.3 kW | 62.4 kW | 74.9 kW |
| 150 | 51.4 kW | 93.6 kW | 112.4 kW |
| 200 | 68.6 kW | 124.8 kW | 149.9 kW |
| 300 | 103.0 kW | 187.2 kW | 224.8 kW |
Recomendaciones Técnicas para Instalaciones Trifásicas Eficientes
- Usar conductores con sección mínima según caída de tensión (<3% entre tablero y carga).
- Verificar equilibrio de fases: una fase más cargada puede generar calentamientos peligrosos.
- Medir periódicamente el factor de potencia y la distorsión armónica (THD).
- Utilizar sistemas de monitoreo digital en tiempo real para potencias mayores a 50 kVA.
- Aplicar mantenimientos preventivos a tableros, protecciones y contactos al menos cada 12 meses.
Herramientas Profesionales y Software de Apoyo
Si bien una calculadora avanzada web es útil, los profesionales también pueden recurrir a software de diseño eléctrico que complementa el análisis:
| Software | Funcionalidad Principal | Enlace |
|---|---|---|
| ETAP | Análisis de sistemas eléctricos industriales | https://etap.com |
| Ecodial (Schneider) | Cálculo y dimensionamiento de instalaciones eléctricas | https://www.se.com |
| DIALux | Diseño de sistemas de iluminación y consumo asociado | https://www.dialux.com |
| PowerCAD | Cálculo de potencia, caída de tensión y protecciones | https://www.powercad.com.au |
Enlace con el Diseño de Instalaciones de Energía Renovable
En instalaciones con energía solar trifásica o eólica, la calculadora avanzada también se aplica para:
- Determinar capacidad de inversores trifásicos.
- Diseñar el sistema de compensación y respaldo (UPS, bancos de baterías).
- Evaluar la potencia activa entregada al sistema.
Ventajas de Usar una Calculadora Avanzada de Potencia Trifásica
- Precisión técnica: evita errores humanos en cálculos manuales.
- Rapidez: resultados en tiempo real.
- Versatilidad: configurable para sistemas estrella o triángulo, 50 o 60 Hz.
- Optimización energética: facilita el dimensionamiento correcto de los equipos.
- Cumplimiento normativo: ajustada a normativas internacionales como IEC, NEC, RETIE, NTC.
Conclusión Técnica
El cálculo avanzado de la potencia trifásica no solo es una operación esencial en ingeniería eléctrica, sino que es un requisito fundamental para garantizar la eficiencia, la seguridad y la conformidad normativa en instalaciones modernas. Desde el diseño de sistemas industriales hasta la integración de energías renovables, el uso de una calculadora profesional trifásica con soporte normativo y fórmulas completas facilita decisiones más informadas, rápidas y técnicas.
