Calculadora de potencia mecánica en motores eléctricos – IEEE, IEC

La potencia mecánica es clave en ingeniería eléctrica y mecánica, especialmente en motores eléctricos industriales modernos.
Normas IEEE e IEC permiten optimizar eficiencia, dimensionamiento, seguridad y vida útil en sistemas motorizados.

Tabla de valores comunes para cálculo de potencia mecánica en motores eléctricos (IEEE, IEC)

Los siguientes valores son los más frecuentemente utilizados en la práctica industrial y en estudios de ingeniería para el cálculo de potencia mecánica. Incluyen parámetros como potencia eléctrica, eficiencia, velocidad, torque y tipo de carga.

Fuente: Tablas estándar IEC 60034, IEEE Std 112 y fabricantes líderes como Siemens, WEG, ABB.

Fórmulas de la Calculadora de potencia mecánica en motores eléctricos

Las siguientes fórmulas son fundamentales y están respaldadas por normativas IEEE 112, IEC 60034-2-1 y NEMA MG 1. A continuación, se detallan cada una junto con sus variables y consideraciones.

1. Potencia Mecánica (en kW o HP)

Fórmula general (sistema métrico):

Fórmula con velocidad en RPM:

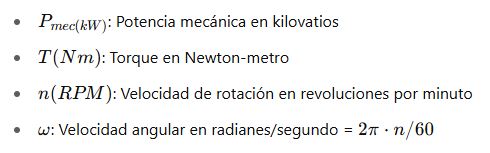

Donde:

Conversión a caballos de fuerza (HP):

2. Relación entre potencia eléctrica y potencia mecánica

Donde:

3. Torque desde potencia mecánica

4. Potencia eléctrica estimada

Nota técnica: la constante 9550 en la fórmula del torque se deriva de la conversión de unidades desde kW a Nm en función de RPM (según IEC y SI).

Valores comunes de cada variable en la práctica

Ejemplos del mundo real

Ejemplo 1: Motor de una bomba centrífuga de 7.5 kW

Datos:

• Potencia eléctrica: 7.5 kW
• Eficiencia: 92%
• Velocidad: 1500 RPM

Cálculo:

1. Potencia mecánica:

2. Torque:

Resultado:

• El motor entrega 6.9 kW mecánicos al eje
• Genera un torque de 43.9 Nm, adecuado para la bomba de media capacidad

Ejemplo 2: Transportador de banda industrial de 45 kW

Datos:

• Potencia eléctrica: 45 kW
• Eficiencia: 96.5%
• Velocidad: 1480 RPM

Cálculo:

1. Potencia mecánica:

2. Torque:

Resultado:

• Este motor puede mover bandas transportadoras con gran carga
• La alta eficiencia reduce pérdidas térmicas, ideal para operación continua

Consideraciones normativas según IEEE e IEC

El cálculo de la potencia mecánica en motores eléctricos está estandarizado por diversas normas internacionales que aseguran coherencia, precisión y confiabilidad en aplicaciones industriales. Las principales referencias normativas son:

Normas IEEE relevantes

• IEEE Std 112 – Método de prueba estándar para eficiencia de motores eléctricos:
  • Define métodos de medición directa e indirecta de pérdidas.
  • Establece procedimientos para obtener la potencia mecánica neta.
  • Clasifica métodos de eficiencia (B, E, etc.).
• IEEE Std 841 – Requisitos para motores de inducción de jaula de ardilla en ambientes severos:
  • Requiere eficiencia mínima y tolerancia al torque bajo sobrecargas.

Normas IEC relevantes

• IEC 60034-2-1 – Métodos de prueba para determinar pérdidas y eficiencia:
  • Especifica cálculos para motores trifásicos y monofásicos.
  • Define cómo medir el par (torque) en condiciones normales y extremas.
• IEC 60034-1 – Características técnicas generales:
  • Define clases de eficiencia IE1 (básico), IE2 (alta), IE3 (premium), IE4 (superpremium).
  • Relación directa con el consumo energético de motores eléctricos.
• IEC 60072 – Dimensiones y potencia asignada de motores eléctricos:
  • Permite asociar dimensiones mecánicas estandarizadas con potencias típicas.

Factores de corrección por condiciones ambientales

En aplicaciones reales, el rendimiento y la potencia mecánica efectiva del motor pueden verse alterados por variables como temperatura, altitud, humedad o carga variable. Los ingenieros deben considerar estos factores para dimensionar correctamente.

Lista de pasos para el uso correcto de una calculadora de potencia mecánica

1. Identificar la potencia eléctrica del motor (en la placa de características).
2. Obtener la eficiencia del motor según su clase IE o ensayos.
3. Revisar la velocidad de rotación nominal (usualmente en RPM).
4. Calcular la potencia mecánica usando la fórmula:

5. Calcular el torque si es necesario, con:

6. Aplicar factores de corrección si la instalación no es estándar.

7. Comparar con las exigencias de carga real (bombas, compresores, bandas).

Tabla resumen de eficiencia y clases de motores IEC

Fuente: IEC 60034-30-1 – Efficiency classes of line operated AC motors (IE-code)

Aplicación práctica en selección de motores

Caso: Selección de motor para un molino industrial

Requerimientos:

• Torque requerido: 280 Nm
• Velocidad deseada: 1480 RPM
• Eficiencia mínima: 95%

Cálculo de potencia mecánica:

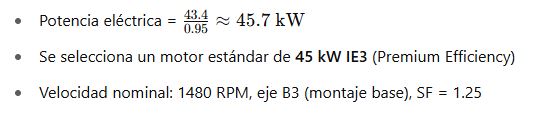

Selección de motor:
