Calculadora de ocupación para tubería eléctrica según NEC: herramienta técnica para dimensionar conductos.
Este artículo explica fórmulas, tablas normativas, ejemplos prácticos y referencias para uso profesional.
Calculadora de ocupación de tubería (NEC)
Calcula el porcentaje de ocupación de una tubería según la regla del NEC y verifica si la cantidad de conductores cabe conforme a la tabla de llenado.
| Tubería (EMT) | Área interna (mm²) |
|---|---|
| 1/2" | 196 mm² (supuesto) |
| 3/4" | 344 mm² (supuesto) |
| 1" | 558 mm² (supuesto) |
| 1¼" | 964 mm² (supuesto) |
| Conductor (AWG) | Área aproximada (mm²) |
|---|---|
| AWG 14 | 2.08 mm² (supuesto THHN) |
| AWG 12 | 3.31 mm² (supuesto THHN) |
| AWG 10 | 5.26 mm² (supuesto THHN) |
| AWG 8 | 8.37 mm² (supuesto THHN) |
Preguntas frecuentes
Resumen técnico y alcance del documento
Documento dirigido a ingenieros eléctricos, instaladores certificados y diseñadores que requieren calcular la ocupación de conductos según el Código Eléctrico Nacional (NEC).
Se incluyen tablas de capacidades, fórmulas explícitas en formato accesible, ejemplos prácticos y enlaces a normas y recursos oficiales.
Fundamentos normativos de ocupación de tubería
La ocupación de tubería establece la fracción del área de sección transversal interna que pueden ocupar los conductores, para disipación de calor, instalación y mantenimiento.
El NEC define factores de llenado distintos según número y tipo de conductores, uso de conductores con aislamiento termoplástico o revestido y presencia de cables multiconductores.
Referencias normativas
- NEC (NFPA 70) — Artículos relevantes: 310, 300, 330, 358, 340 y Anexos aplicables.
- IEC 60204-1 — prácticas para seguridad eléctrica de maquinaria (contexto internacional).
- IEEE 141 (Green Book) — consideraciones de diseño térmico y eléctricas.
Enlaces útiles: NFPA (NEC), ISO.
Principios de cálculo de ocupación de conductos

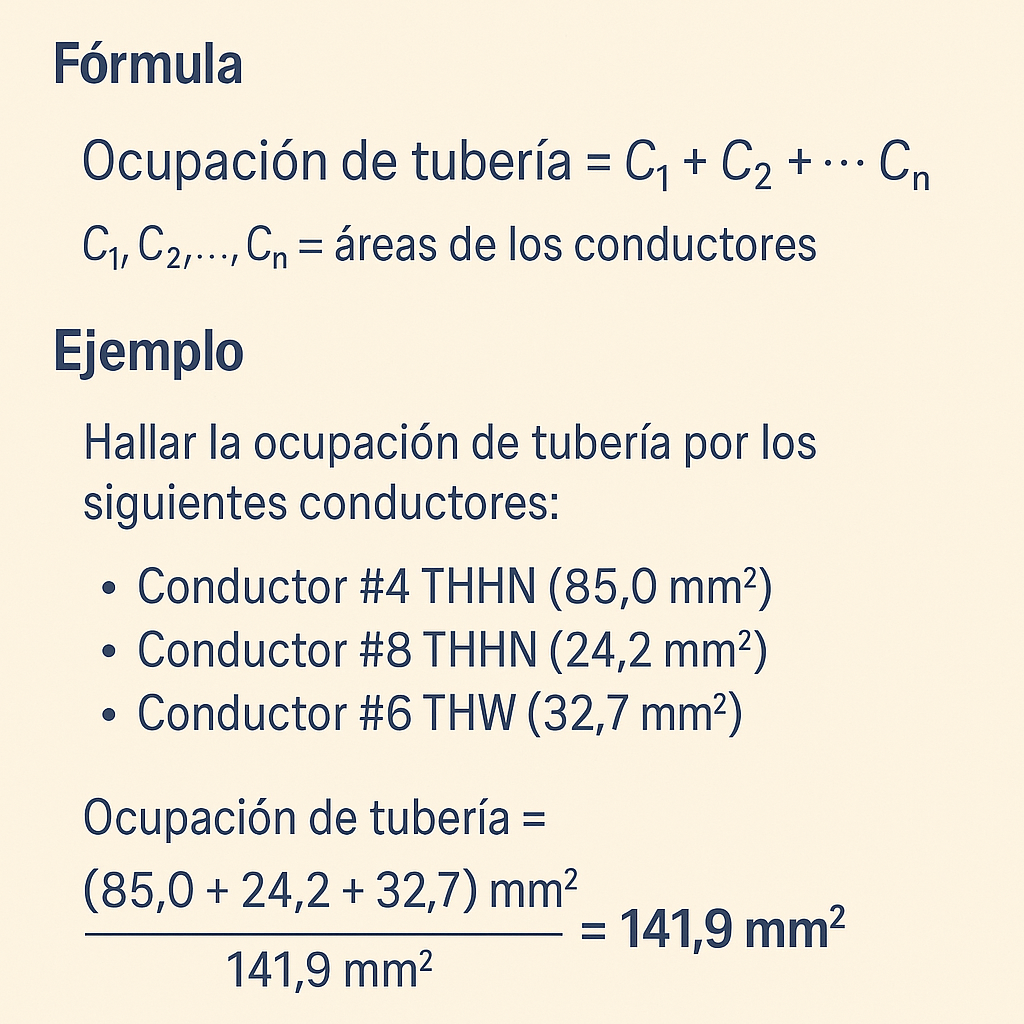

Ocupación = (Suma de áreas de los conductores) / (Área interna del conducto) × 100%.
El NEC establece límites: 53% para un conductor o dos conductores en paralelo, 40% para más de dos conductores, y 31% para conductores con dispositivos derivados cuando corresponda.
Definición de variables
- Ai = área transversal interna del conducto (mm² o in²).
- Ac = área transversal del aislamiento de un conductor (mm² o in²).
- n = número total de conductores dentro del conducto.
- Af = factor de llenado aplicable según NEC (% expresado como decimal).
- Atotal = n × Ac (suma de áreas de conductores).
- Ocupación% = (Atotal / Ai) × 100.
El cálculo puede requerir correcciones por conductores con aislamientos de mayor diámetro, cable multiconductor y accesorios.
Fórmulas completas y explicaciones
Se presentan las fórmulas esenciales para calcular la ocupación y verificar cumplimiento con NEC. Cada fórmula se explica y se listan valores típicos de las variables.
Las expresiones están formuladas para ser legibles y aplicables en calculadoras o hojas de cálculo.
1) Área unitaria del conductor
Ac = π × (d/2)² — área basada en diámetro del conductor incluyendo aislamiento.
Variables: d = diámetro externo del conductor aislado (mm o in). Valor típico: 2.0 mm (AWG 12) a 10.0 mm (cables grandes).
2) Suma de áreas de conductores
Atotal = Σ Ac_i = n × Ac (si todos los conductores son idénticos).
Variables: n = número de conductores. Valores típicos: 2, 3, 4 para circuitos monofásicos y trifásicos.
3) Ocupación porcentual
Ocupación% = (Atotal / Ai) × 100.
Ai = área interna del conducto (según tabla del fabricante). Valores típicos: 100 mm² a 1000 mm².
4) Verificación conforme al NEC
Condición: Ocupación% ≤ Af × 100, donde Af es el factor máximo permitido por NEC.
Ejemplos de Af: 0.53 (53%), 0.40 (40%), 0.31 (31%) según situaciones reconocidas.
5) Ajustes por conductores multiconductor o cables con relleno
Si se usan cables multicore que cuentan como una sola unidad, Ac corresponde al área del cable completo en lugar de sumas de hilos individuales.
Para conductos flexibles o tubos metálicos, considerar tolerancias de fabricación y certificados del proveedor.
Tablas extensas de valores comunes
A continuación se presentan tablas responsivas con áreas internas comunes de conductos y áreas de conductores aislados por calibres y secciones transversales.
Las tablas están optimizadas para visualización en dispositivos de escritorio y móviles; se adaptan a diferentes anchos de pantalla.
| Conducto / Calibre | Diámetro conductor d (mm) | Área conductor Ac (mm²) | Área interna conducto Ai (mm²) | Af NEC (%) |
|---|---|---|---|---|
| AWG 14 (cobre) | 1.63 | 2.09 | 100 | 40 |
| AWG 12 (cobre) | 2.05 | 3.30 | 150 | 40 |
| AWG 10 (cobre) | 2.59 | 5.27 | 200 | 40 |
| 2.5 mm² (IEC) | 1.80 | 2.54 | 120 | 53 |
| 4 mm² (IEC) | 2.30 | 4.16 | 180 | 40 |
| 10 mm² (IEC) | 3.80 | 11.34 | 300 | 31 |
| Cable multiconductor 3x2.5 mm² | 6.50 (cable) | 33.18 | 400 | 31 |
Notas: Los valores de diámetro y área son aproximados; usar datos del fabricante para proyectos certificados.
Calculadora práctica (fórmulas implementables sin software)
Procedimiento paso a paso para calcular ocupación en proyectos reales, apto para hoja de cálculo o calculadora científica.
Se incluyen instrucciones para convertir entre unidades y sumar áreas de conductores y cables completos.
Pasos
- Identificar d para cada conductor (diámetro incluyendo aislamiento).
- Calcular Ac para cada conductor mediante la fórmula de círculo.
- Sumar áreas para obtener Atotal.
- Obtener Ai del conducto (tabla del fabricante).
- Calcular Ocupación% = (Atotal / Ai) × 100 y compararlo con Af del NEC.
Si Ocupación% > Af × 100, elegir conducto más grande o reducir número de conductores.
Ejemplos del mundo real
Se presentan casos completos con desarrollo numérico y verificación contra el NEC.
Los ejemplos muestran decisiones de diseño y alternativas de corrección cuando no se cumple la ocupación.
Caso 1: Circuito trifásico con tres conductores AWG 12 y tierra AWG 12 en conducto EMT
Datos: 3 fases + tierra = n = 4 conductores AWG 12. Diámetro aislado d = 2.05 mm, Ac ≈ 3.30 mm² por conductor. Selección de conducto: EMT con Ai = 150 mm². Af aplicable para más de dos conductores = 40%.
Cálculos: Atotal = 4 × 3.30 = 13.20 mm². Ocupación% = (13.20 / 150) × 100 = 8.8%.
Verificación: 8.8% ≤ 40% → Cumple ampliamente. Recomendación: ajustar holguras y verificar temperatura ambiente para capacidad de corriente.
Implicación práctica: Permite añadir hasta (0.40×150)/3.30 ≈ 18 conductores AWG 12 antes de llegar al límite (teórico), aunque NEC y buenas prácticas limitan por otros motivos.
Caso 2: Alimentación de motor con cables multiconductores 3x2.5 mm² en conducto PVC
Datos: Usamos 3 cables multifilares de 3×2.5 mm² (cada cable considera área total del conjunto). De tabla, área de cable ≈ 33.18 mm² cada uno. n = 3 cables. Conducto PVC seleccionado Ai = 400 mm². Af aplicable para más de dos conductores (cables) = 40% o 31% según condición; aquí usamos 31% por tratarse de cable con aislamiento grueso en agrupación.
Cálculos: Atotal = 3 × 33.18 = 99.54 mm². Ocupación% = (99.54 / 400) × 100 = 24.89%.
Verificación: 24.89% ≤ 31% → Cumple. Comentario: aunque cumple con 31%, revisar capacidad térmica y consideraciones de disipación por agrupamiento.
Alternativa: Si se hubiera usado Af = 40% también cumple con mayor margen; elegir Af según cláusulas aplicables del NEC y tipo de cableado.
Casos adicionales y consideraciones avanzadas
Se profundiza en situaciones complejas: agrupamiento de conductos, conductores con diferente sección, uso de conductos no circulares y conductos corrugados.
También se abordan prácticas de instalación que afectan ocupación efectiva: curvas, accesorios, cintas, sellos y conductores aislados de gran diámetro.
Agrupamiento de conductos paralelos
- Cuando múltiples conductos están agrupados, el NEC exige correcciones para capacidad de corriente (no para ocupación de cada conducto), afectando elección de sección de conductor.
- Recalcular capacidad de corriente y, si necesario, usar factores de corrección de temperatura y agrupamiento (NEC tablas 310.15(B)(3)(a)).
La ocupación se calcula por conducto individual; la limitación térmica resulta en selección de mayor sección, lo que incrementaría Ac y la ocupación.
Conductos no circulares y área efectiva
Para conductos rectangulares o ranurados, usar área interna real indicada por el fabricante. Si se dispone solo del perímetro, calcular área con dimensiones internas netas.
En conductos flexibles, considerar que el área efectiva disminuye por deformaciones; usar factores del fabricante o tablas NEC para conductos flexibles.
Buenas prácticas de diseño y recomendaciones
Siempre usar datos del fabricante para diámetros y áreas; las tablas aquí son orientativas y no sustituyen fichas técnicas ni certificaciones.
Documentar cálculos en memorias de proyecto y conservar facturas y hojas de datos; auditores y autoridades locales suelen requerir trazabilidad.
- Validar Af según tipo de conductor y número de conductores (NEC especifica casos puntuales).
- Verificar capacidad de corriente y ajustar sección si agrupamiento implica reducción de capacidad.
- Considerar factor de temperatura ambiente y correcciones por conductor en bandeja o enterrado.
- Mantener margen de renovación: preferir ocupaciones por debajo del máximo para facilitar mantenimiento.
En instalaciones críticas, realizar cálculos térmicos detallados y, si procede, simulaciones CFD para disipación en ductos densamente cargados.
Recursos, enlaces y referencias normativas
Fuentes oficiales y documentos técnicos para consulta y cumplimiento normativo en proyectos internacionales.
Incluye enlaces a NFPA, normativas IEC y guías técnicas de fabricantes reconocidos.
- NFPA 70 — National Electrical Code (NEC): https://www.nfpa.org/ (suscripción requerida para texto completo)
- IEC 60204-1 — Seguridad de maquinaria: https://www.iec.ch/
- Manufacturer conduit tables (ejemplo: Thomas & Betts, Eaton, ABB): visitar sitios oficiales para fichas técnicas.
- IEEE Standards Library para cálculos térmicos y de capacidad de corriente: https://standards.ieee.org/
Para proyectos con requisitos locales, consulte el reglamento eléctrico del país y autoridades competentes.
Verificación final y checklist para auditoría
Lista de comprobación que debe adjuntarse a la documentación de obra para demostrar cumplimiento con ocupación de conductos.
Incluye firmas, referencias a tablas, cálculos paso a paso y fichas técnicas de conductos y conductores.
- Listado de conductos y destinos (circuitos) con identificación.
- Datos de cada conductor: tipo, sección, diámetro aislado y referencia de ficha técnica.
- Área interna del conducto según fabricante.
- Cálculos de Ac, Atotal, Ocupación% y comparación con Af del NEC.
- Decisiones adoptadas (cambio de conducto, mayor sección, subdivisión de circuitos).
- Firma del ingeniero responsable y referencia a normativa aplicada.
Mantener registros digitales y físicos para inspecciones y mantenimiento futuro.
Ampliación técnica: cálculo analítico detallado y ejemplos numéricos adicionales
Se muestran procedimientos para conductores de distintas secciones y mezclas de calibres dentro del mismo conducto.
También se incluye tratamiento de conductos con relleno, sellado y uso de separadores que afectan área útil.
Ejemplo 3: Mezcla de conductores AWG 10 y AWG 12 en un mismo conducto
Datos: 2 conductores AWG 10 (Ac = 5.27 mm² cada uno) y 3 conductores AWG 12 (Ac = 3.30 mm² cada uno). Ai del conducto = 300 mm². Af aplicable = 40%.
Cálculos: Atotal = 2×5.27 + 3×3.30 = 10.54 + 9.90 = 20.44 mm². Ocupación% = (20.44 / 300) × 100 = 6.81%.
Verificación: 6.81% ≤ 40% → Cumple. Comentario: aunque cumple, verificar capacidad de corriente de conductores AWG 10 en presencia de AWG 12 y balance térmico.
Si se agregan elementos no conductores (cintas, bridas), restar su área efectiva del Ai o usar factor de reducción recomendado.
Conclusiones técnicas y próximos pasos
La ocupación de tubería es un cálculo simple aritméticamente, pero requiere disciplina normativa y uso de datos precisos de fabricantes.
Para proyectos complejos, combine estos cálculos con análisis térmicos, selección de conductores y verificación por simulación cuando sea necesario.
Si desea, puedo preparar una hoja de cálculo personalizada con estas fórmulas y tablas adaptadas a su proyecto, incluyendo conversión de unidades y plantillas para informes.
