calculadora de hp a amperios online: convierte en segundos

Calculadora De Hp A Amperios Online Convierte En Segundos: herramienta para convertir potencia a corriente rápida.

Este artículo presenta fórmulas, tablas responsivas, ejemplos reales y normas aplicables para ingenieros.

Calculadora de HP a Amperios

Convierte caballos de potencia (HP) a corriente (A) según tensión y tipo de conexión.

Introduce la potencia del motor en HP. Valor mínimo 0.01.
Elija monofásico o trifásico; afecta la fórmula.
Selecciona una tensión típica o elige Personalizado para introducir otra.
Opciones avanzadas
Factor de potencia entre 0 y 1. Usualmente 0.8–0.95.
Eficiencia del motor (1–100%). Si no sabe, use 90% (supuesto).
[A] Corriente estimada:
Fórmulas usadas
Potencia eléctrica (W) = HP × 745.7
Si monofásica: I = P_W / (V × PF × eficiencia)
Si trifásica: I = P_W / (√3 × V × PF × eficiencia)
Tabla rápida — valores típicos
HPTensiónFaseCorriente aproximada (A)
1 HP230 VMonofásica≈ 4.1 A
1 HP400 VTrifásica≈ 2.0 A
5 HP400 VTrifásica≈ 9.9 A
10 HP480 VTrifásica≈ 15.9 A
Valores calculados con PF 0.9 y eficiencia 90% (supuestos).
Reporte errores o sugerencias: Informar aquí

Preguntas frecuentes

¿Incluye la eficiencia y el factor de potencia?
Sí: puede ajustar ambos en Opciones avanzadas; si no, se usan supuestos razonables.
¿Qué unidad de HP se usa?
Se usa 1 HP = 745.7 W (caballo de vapor mecánico).
¿Es la corriente la de arranque?
No: este cálculo estima la corriente nominal de funcionamiento, no el pico de arranque.

Principios físicos y eléctricos básicos para la conversión de HP a amperios

La conversión de caballos de fuerza (hp) a amperios (A) requiere comprender potencia mecánica, potencia eléctrica y rendimientos.

Potencia eléctrica activa (P) se relaciona con corriente mediante tensión, factor de potencia y eficiencia.

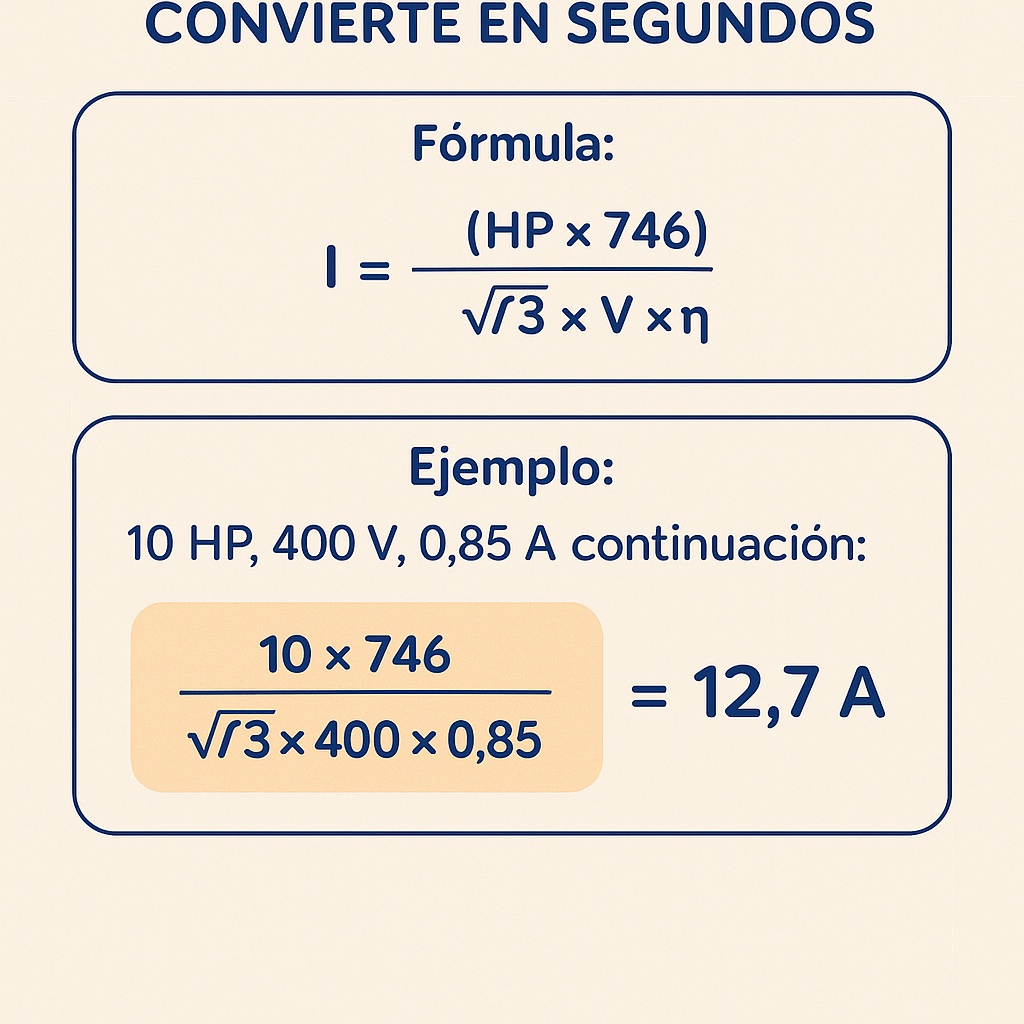

Calculadora de Hp a amperios online convierte en segundos para dimensionar motores
Calculadora de Hp a amperios online convierte en segundos para dimensionar motores

Magnitudes y definiciones clave

  • hp (caballo de fuerza): unidad de potencia mecánica; 1 hp ≈ 746 W (sistema internacional).
  • W (watt): potencia eléctrica activa.
  • I (amperios): corriente eléctrica eficaz (rms) en el conductor que alimenta la carga.
  • V (voltaje): tensión eficaz entre conductores.
  • PF (factor de potencia): cosφ, relación entre potencia activa y aparente en cargas inductivas/mixtas.
  • η (eta, eficiencia): relación entre potencia útil mecánica y potencia eléctrica absorbida.

Fórmulas esenciales para convertir HP a amperios

A continuación se exponen las fórmulas fundamentales que permiten calcular la corriente a partir de una potencia expresada en hp.

1) Conversión de hp a vatios

Fórmula básica de conversión entre unidades:

P(W) = hp × 746

Variables:

  • hp: potencia mecánica en caballos de fuerza.
  • P(W): potencia activa en vatios.

Valores típicos: motores industriales comunes entre 0.5 hp y 500 hp.

2) Corriente en sistema monofásico

Relación entre potencia activa, tensión y factor de potencia para circuito monofásico:

I(A) = P(W) / (V × PF × η)

Variables:

  • I(A): corriente eficaz en amperios.
  • P(W): potencia activa consumida por el motor (watt).
  • V: tensión eficaz de alimentación (voltios).
  • PF: factor de potencia (0–1).
  • η: eficiencia del motor (0–1).

Valores típicos: V = 120 V, 230 V, 240 V; PF = 0.8–0.95; η = 0.7–0.98 según tamaño y tipo de motor.

3) Corriente en sistema trifásico

Fórmula estándar para alimentación trifásica equilibrada:

I(A) = P(W) / (√3 × V_L × PF × η)

Variables:

  • V_L: tensión de línea (voltios), por ejemplo 400 V, 480 V, 600 V.
  • √3: raíz cuadrada de 3 (≈1.732), factor geométrico en sistemas trifásicos.

Valores típicos: motores de 3 a 1000+ hp en tensión de 230/400/480/600 V.

4) Potencia aparente y corriente por potencia aparente

Para calcular la corriente usando potencia aparente (S, en VA):

S(VA) = P(W) / PF
I(A) = S(VA) / (V × √3) (trifásico)
I(A) = S(VA) / V (monofásico)

Variables y notas: S considera la componente reactiva; útil para dimensionamiento de conductores y transformadores.

5) Ajustes por condiciones específicas

Correcciones por arranque, sobrecarga, temperatura, y caída de tensión deben aplicarse según normativa.

  • Factor de arranque: motores inductivos presentan corrientes de arranque 5–8× corriente nominal.
  • Corrección por temperatura: capacidad de conductor disminuye con temperatura ambiente alta.
  • Factor de simultaneidad: aplicar cuando una misma alimentación alimenta múltiples motores.

Tablas responsivas con valores comunes

Las tablas siguientes muestran conversiones rápidas hp → A para condiciones típicas: motores trifásicos, PF 0.85 y η 0.9.

hpP (W)V línea (V)PFηI (A) trifásico ≈I (A) monofásico ≈
0.53732300.850.801.22.0
17462300.850.852.73.9
214922300.850.885.37.4
537304000.880.906.09.3
1074604000.880.9211.720.4
25186504000.900.9329.048.6
50373004800.920.9446.282.1
100746004800.920.9592.7164.6
2001492006000.930.96146.5257.3
5003730006000.940.97372.3657.8

Notas: Valores aproximados redondeados; usar fórmulas exactas para dimensionamiento y verificación normativa.

Cálculo paso a paso: cómo implementar la calculadora online

La calculadora online debe solicitar hp, tensión, PF, eficiencia y tipo de sistema (mono/trifásico).

Proceso: convertir hp→W, aplicar pérdidas y factor de potencia y calcular corriente aplicando fórmula correspondiente.

Algoritmo operativo

  1. Entrada: hp, V (línea o fase según configuración), PF, η, tipo (1Φ/3Φ).
  2. Convertir: P(W) = hp × 746.
  3. Si la potencia indicada es la mecánica del eje, determinar Peléctrica = P(W) / η.
  4. Calcular corriente con I = Peléctrica / (V × PF) para monofásico o I = Peléctrica / (√3 × V × PF) para trifásico.
  5. Presentar resultado y ofrecer cálculos adicionales: corriente de arranque, potencia aparente y tamaño de conductor recomendado según normativa.

Casos prácticos del mundo real

Los siguientes ejemplos muestran el cálculo completo para dos situaciones industriales típicas.

Caso 1: Motor trifásico de 10 hp alimentado a 400 V

Datos: hp = 10; V_L = 400 V; PF = 0.88; η = 0.92; sistema trifásico.

Paso 1: Convertir hp a W: P = 10 × 746 = 7,460 W.

Paso 2: Determinar potencia eléctrica absorbida (considerando eficiencia):

Peléctrica = P / η = 7,460 / 0.92 = 8,108.7 W.

Paso 3: Calcular corriente trifásica:

I = Peléctrica / (√3 × V_L × PF) = 8,108.7 / (1.732 × 400 × 0.88).

Resolución:

Denominador = 1.732 × 400 × 0.88 = 609.8.

I = 8,108.7 / 609.8 ≈ 13.30 A.

Resultado: la corriente nominal ≈ 13.3 A. Para arranque, considerar corriente inrush 5–7× = 66–93 A.

Caso 2: Bomba monofásica de 2 hp a 230 V

Datos: hp = 2; V = 230 V; PF = 0.85; η = 0.80; sistema monofásico.

Paso 1: P = 2 × 746 = 1,492 W.

Paso 2: Peléctrica = P / η = 1,492 / 0.80 = 1,865 W.

Paso 3: Corriente monofásica:

I = Peléctrica / (V × PF) = 1,865 / (230 × 0.85).

Denominador = 230 × 0.85 = 195.5.

I = 1,865 / 195.5 ≈ 9.54 A.

Resultado: corriente nominal ≈ 9.5 A. Considerar interruptor térmico y cableado para al menos 125–150% de I nominal según normativa local.

Dimensionamiento práctico y recomendaciones normativas

Dimensionamiento de conductores e interruptores debe hacerse siguiendo normas locales y tablas de fabricantes.

Referencias normativas y mejores prácticas

  • IEC 60034 — Máquinas eléctricas: requisitos y pruebas para motores.
  • IEC 60364 / EN 60364 — Instalaciones eléctricas de baja tensión; diseño y protección.
  • NEMA MG-1 — Normas para motores eléctricos (aplicable en América del Norte).
  • NEC (NFPA 70) — Código eléctrico nacional (Estados Unidos) para conductor y protección.

Aplicar factores de corrección: agrupamiento de conductores, temperatura ambiente, método de instalación y caída de tensión máxima permitida.

Ejemplo de selección de conductor

Regla general: seleccionar conductor con capacidad ≥ 125% de la corriente nominal para cargas continuas según muchas normativas.

Ejemplo: si I = 13.3 A, conductor mínimo ≈ 13.3 × 1.25 = 16.6 A; elegir cable de sección comercial que soporte >16.6 A (p. ej., 1.5 mm² puede ser insuficiente, 2.5 mm² típicamente soporta 20–24 A según instalación).

Consideraciones avanzadas para calculadora online

La versión experta de la calculadora debe incluir parámetros adicionales: altitud, temperatura, tipo de conexión (estrella/triángulo), control de velocidad y factor de servicio.

Arranque y régimen transitorio

  • Corriente de arranque: medir o estimar multiplicador según tipo de motor y arrancador (directo, estrella-triángulo, variador de frecuencia).
  • Variadores de frecuencia reducen corriente de arranque y permiten arranque suave; ajustar PF y distorsiones armónicas.

Incluir cálculo de tensión de arranque, torque y energía en el arranque para protecciones térmicas y mecánicas.

Compatibilidad con normativa y exportación de cálculos

Implementar exportación de resultados en PDF con detalles de entrada, fórmulas utilizadas, valores intermedios y referencias normativas para auditoría técnica.

Proveer advertencias (warnings) automáticas si la corriente calculada requiere protección adicional o si la elección de cable es insuficiente.

Verificación, validación y pruebas

Validar la calculadora con casos reales de fábrica y comparar con placas de características de motores y medidas con pinza amperimétrica.

  • Realizar pruebas a cargas nominales y bajo esfuerzo para verificar corrientes reales.
  • Comparar resultados con tablas de fabricantes y ensayos según IEC/NEMA.

Fuentes y enlaces de autoridad

Consulte las siguientes referencias para normativas, tablas y especificaciones técnicas:

  • IEC 60034 series — International Electrotechnical Commission: https://www.iec.ch
  • IEC 60364 — Installations of electrical installations: https://webstore.iec.ch
  • NEMA (National Electrical Manufacturers Association): https://www.nema.org
  • NFPA (NEC) — National Electrical Code: https://www.nfpa.org
  • IEEE Xplore — artículos técnicos sobre factor de potencia y armónicos: https://ieeexplore.ieee.org

Extensiones y casos adicionales para profundizar

Se amplía la tabla con más tensiones y combinaciones de PF/η, y se incluyen ejemplos de dimensionamiento en ambientes hostiles.

Ejemplo 3: Motor 50 hp a 480 V, PF 0.92, η 0.94

Datos: hp = 50 → P = 50 × 746 = 37,300 W. Peléctrica = 37,300 / 0.94 = 39,680 W.

I = 39,680 / (1.732 × 480 × 0.92) = 39,680 / 764.3 ≈ 51.9 A.

Recomendación: protecciones y conductor para al menos 65 A si se aplican factores de corrección y continuidad.

Ejemplo 4: Grupo de 3 motores de 10 hp cada uno en un mismo alimentador 400 V

Calcular suma de corrientes con factor de simultaneidad y condición de arranque escalonado:

Cada motor: I ≈ 13.3 A (ver Caso 1). Corriente suma sin simultaneidad = 3 × 13.3 = 39.9 A.

Aplicar factor de simultaneidad (ej. 0.85) → I_total = 39.9 × 0.85 = 33.9 A.

Si arranques pueden superponerse, verificar intensidad máxima de arranque y coordinar arrancadores o variadores.

Checklist para uso profesional de la calculadora

  • Verificar si la potencia indicada es mecánica o eléctrica.
  • Confirmar PF y eficiencia del motor (placa o ficha técnica).
  • Seleccionar correcta tensión de línea o fase según configuración.
  • Aplicar factores de arranque y simultaneidad para dimensionamiento real.
  • Consultar normas locales para protecciones y sección de conductores.
  • Registrar todas las suposiciones en la hoja de cálculo o exportación PDF.

Resumen técnico y recomendaciones finales

Convertir hp a amperios requiere convertir a vatios, considerar eficiencia y factor de potencia, y aplicar fórmula mono/trifásica adecuada.

Para proyectos críticos, validar con mediciones, consultar normas IEC/NEMA/NEC, y considerar factores de arranque y correcciones ambientales.

Enlaces adicionales para consulta técnica

  • Manual de motores eléctricos — fabricantes (Siemens, ABB, WEG) para curvas de eficiencia y PF.
  • Guías de instalación eléctrica y tablas de capacidad de conductores por sección y método de instalación (normativa local).

Si desea, puedo generar una hoja de cálculo o fragmento interactivo para incorporar la calculadora a su página, con validación de entradas y exportación de resultados.
