Introduzca las tensiones de las tres fases para calcular el porcentaje de desbalance y su severidad según NEMA/IEC.

🧠 Explicar mi resultado 🔍 Revisar mis datos

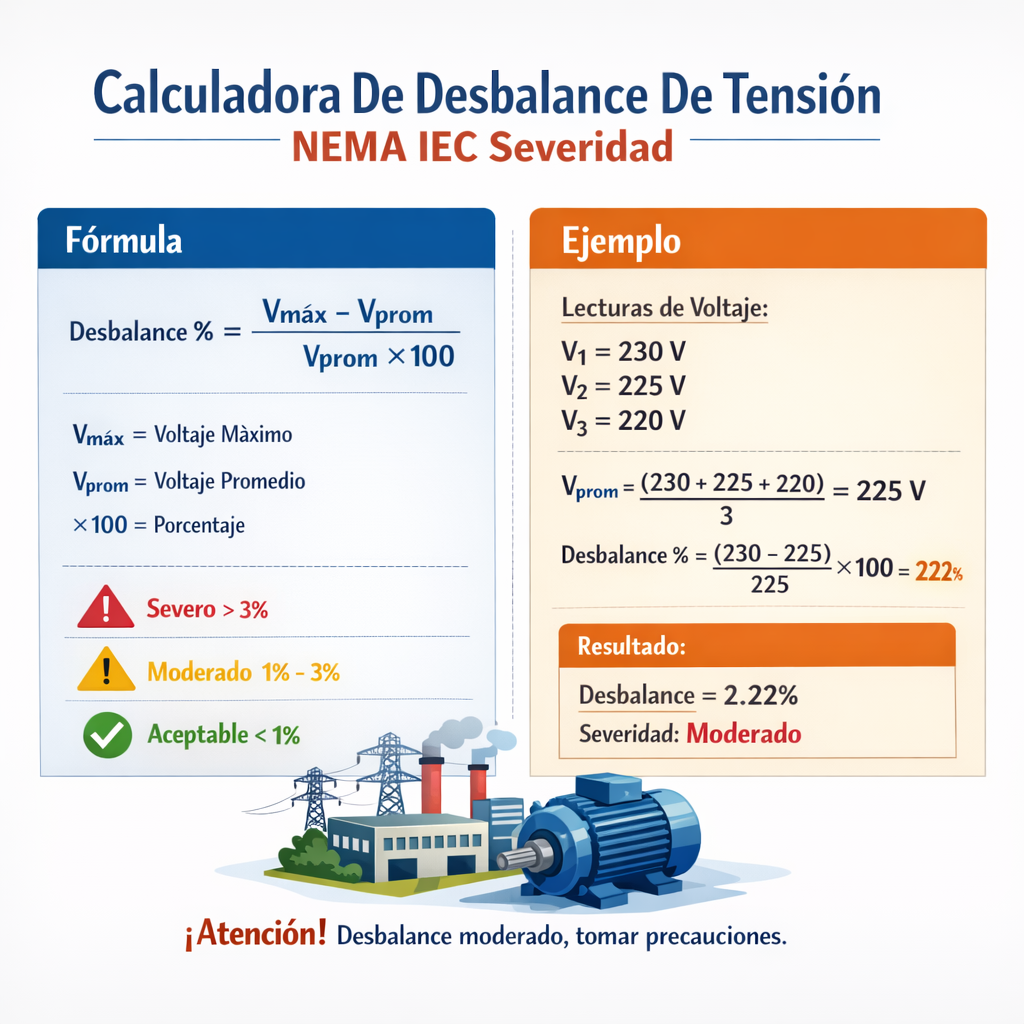

Fórmulas utilizadas

• Promedio de tensión de línea: V_prom = (V_AB + V_BC + V_CA) / 3 [V]
• Desviación de cada fase respecto al promedio: Desv_AB = |V_AB − V_prom|, Desv_BC = |V_BC − V_prom|, Desv_CA = |V_CA − V_prom| [V]
• Desviación máxima: Desv_max = máximo(Desv_AB, Desv_BC, Desv_CA) [V]
• Porcentaje de desbalance de tensión (criterio NEMA/IEC): Desbalance_% = (Desv_max / V_prom) × 100 [%]
• Desviación del promedio respecto a la tensión nominal (si se indica): Desv_prom_nom_% = ((V_prom − V_nom) / V_nom) × 100 [%]

El desbalance se calcula siempre como el cociente entre la desviación máxima de fase y la tensión promedio de las tres fases, expresado en porcentaje, tal como recomiendan NEMA MG-1 e IEC 61000.

Desbalance de tensión (%)	Interpretación NEMA MG-1 (motores)	Interpretación IEC 61000 (redes)	Comentario operativo
0 a 1 %	Excelente, dentro de la recomendación óptima.	Muy bueno, ningún problema esperado.	Adecuado para motores críticos y variadores.
1 a 2 %	Aceptable, ligera penalización de pérdidas y vida útil.	Normal en muchas redes industriales.	Recomendable monitorear si hay cargas sensibles.
2 a 3 %	Zona de precaución, revisar alimentación y cargas monofásicas.	Alto para equipos muy sensibles.	Valorar redistribución de cargas o corrección.
3 a 5 %	Severo; 5 % es el límite máximo según NEMA MG-1.	Por encima de lo recomendable para operación continua.	Riesgo elevado de sobrecalentamiento de motores.
> 5 %	No permitido para motores según NEMA.	Muy severo, calidad de energía deficiente.	Requiere acción correctiva inmediata.

¿Qué norma se recomienda utilizar para evaluar el desbalance de tensión?

Para motores de inducción, la referencia principal es NEMA MG-1, que indica que el desbalance de tensión no debe superar el 5 % y recomienda mantenerse en torno al 1 % para operación óptima. Para evaluación global de la red y calidad de energía, las series IEC 61000 (por ejemplo IEC 61000-2-2 e IEC 61000-2-4) proporcionan niveles de compatibilidad típicos entre 2 % y 3 %.

¿Por qué se usa la desviación máxima respecto al promedio y no la diferencia entre fases extremas?

NEMA e IEC definen el desbalance a partir de la desviación máxima de cada fase respecto a la tensión promedio, ya que este método se correlaciona mejor con los esfuerzos térmicos y de par en motores trifásicos. La diferencia entre fases extremas subestima o sobreestima el efecto real dependiendo de la distribución de tensiones.

¿Es preferible medir tensiones línea a línea o línea a neutro para este cálculo?

Para evaluar el impacto sobre motores trifásicos y la mayoría de cargas equilibradas, se recomienda medir tensiones línea a línea. La medición línea a neutro es útil para analizar alimentación de cargas monofásicas y posibles desequilibrios en el neutro, pero el criterio de desbalance NEMA/IEC se aplica habitualmente sobre tensiones de línea.

¿Cada cuánto tiempo debería verificarse el desbalance de tensión en una instalación?

En instalaciones críticas se recomienda monitoreo continuo o campañas periódicas con analizadores de calidad de energía. En instalaciones generales industriales o comerciales, una verificación al menos anual, o después de cambios importantes en las cargas (nuevos motores, variadores o grandes cargas monofásicas), suele ser suficiente para detectar condiciones de desbalance perjudiciales.

Marco normativo NEMA y IEC sobre desbalance de tensión y severidad

El análisis del desbalance de tensión en redes trifásicas se regula por normas técnicas que definen métodos de medición, fórmulas y límites recomendados. Las dos familias normativas más utilizadas internacionalmente son NEMA (National Electrical Manufacturers Association) y las series IEC (International Electrotechnical Commission). Complementariamente, guías IEEE y normas de calidad de suministro (por ejemplo IEC 61000-4-30) aportan criterios de medición y clasificación.Diferencias clave:

• NEMA: históricamente define el desbalance como porcentaje de desviación máxima respecto a la media aritmética de las tensiones de fase (o de línea).
• IEC: promueve el uso de componentes simétricos (secuencias positiva, negativa y homópola) y expresa la severidad como la magnitud relativa de la secuencia negativa frente a la positiva.
• Aplicación práctica: fabricantes de motores y estudios de compatibilidad electromecánica recomiendan usar ambas métricas para diagnóstico y dimensionado de protecciones.

Referencias normativas principales:

• NEMA MG1 — Rotating Electrical Machines (pauta para motores y tolerancia al desbalance). https://www.nema.org
• IEC 60034-1 — Rotating electrical machines — Part 1: Rating and performance. https://www.iec.ch
• IEC 61000-4-30 — Measurement methods for power quality phenomena. https://www.iec.ch
• IEEE Std 141 (Red Book) — Recommended Practice for Electrometallurgical Power Systems (guías de calidad). https://standards.ieee.org

Definiciones fundamentales y variables

Antes de los cálculos conviene fijar definiciones y símbolos que se usarán en fórmulas y en la calculadora de desbalance.

• Va, Vb, Vc: tensiones de fase (fase a neutro) o tensiones de línea (según contexto). En este documento indicaremos explícitamente si son line-to-line o phase-to-neutral.
• Vavg: promedio aritmético de las tres magnitudes de tensión (NEMA).
• V1, V2, V0: componentes simétricas positiva, negativa y homópola respectivamente (complejas).
• |V1|, |V2|: magnitudes (módulos) de las componentes positiva y negativa (IEC).
• a: operador complejo para rotación de 120°, a = exp(j·120°) = -0.5 + j·0.866025403784.
• %Unb_NEMA: desbalance según NEMA, en %.
• %Unb_IEC: factor de desbalance IEC = |V2|/|V1|·100%.

Fórmulas y método de cálculo

A continuación se muestran las fórmulas utilizadas por la calculadora. Todas las expresiones están escritas en HTML y se explican las variables con valores típicos.

Fórmula NEMA (desviación máxima relativa)

Explicación:

• V1_m, V2_m, V3_m: magnitudes medidas de las tres tensiones (pueden ser line-to-line o phase-to-neutral). Ejemplo típico: línea 400 V (L-L) o fase 230 V (L-N).
• Vavg = (V1_m + V2_m + V3_m) / 3. Ejemplo: si Vab=400 V, Vbc=396 V, Vca=404 V, entonces Vavg=400 V.
• Resultado típico aceptado para motores: ≤ 1% (según recomendaciones de fabricantes y NEMA como umbral aconsejable).

Nota: algunas fuentes aplican la fórmula con tensiones fase-neutro; en tal caso use valores consistentes.

Fórmulas IEC (componentes simétricas, secuencia negativa)

Explicación:

• Va, Vb, Vc: fasores complejos de fase (phase-to-neutral). Pueden expresarse en forma polar o rectangular.
• |V1| y |V2|: magnitudes (módulos) de las secuencias positiva y negativa, respectivamente.
• Interpretación: %Unb_IEC indica cuánto de la tensión está en la secuencia negativa; para máquinas rotativas el componente negativo produce pares contrapuestos y calentamiento adicional.
• Valores típicos: < 0.5% bajo buen suministro; 0.5–1.0% moderado; >1.0% recomendable investigar y mitigar.

Tablas de referencia: valores comunes y acciones recomendadas

Consideraciones de medición y unidades

Medir correctamente es crítico para una calculadora fiable:

1. Determinar si las mediciones son line-to-line (L-L) o phase-to-neutral (L-N). Convertir si es necesario antes de aplicar fórmulas de secuencias.
2. Medir fasores (módulo y ángulo) para cálculo IEC; instrumentos: analizador de potencia con registro de fasores o TRMS con capacidad de fase.
3. Medir en condiciones representativas de carga, evitando transitorios o arranques, salvo que se analicen eventos.
4. Usar periodo de medición conforme a IEC 61000-4-30 para datos de calidad de suministro.

Ejemplo práctico 1 — Cálculo NEMA simple (líneas L-L)

Enunciado:

Se midieron tensiones line-to-line en una instalación industrial: Vab = 400 V, Vbc = 396 V, Vca = 404 V. Calcular %Unb_NEMA y evaluar severidad.

Desarrollo:

1) Calcular la media: Vavg = (400 + 396 + 404) / 3 = 1200 / 3 = 400 V.

2) Calcular desviaciones absolutas: |400 - 400| = 0 V; |396 - 400| = 4 V; |404 - 400| = 4 V.

3) Tomar la desviación máxima: 4 V.

4) Aplicar fórmula NEMA:

%Unb_NEMA = (4 / 400) · 100 = 1.0 %.

Interpretación:

• Resultado: 1.0% de desbalance según NEMA.
• Clasificación: categoría "Precaución" (ver tabla), se recomienda investigar causas: posibles conexiones asimétricas, caída de tensión por conductores o cargas desbalanceadas.
• Acciones: medir en puntos fuente (transformador), verificar neutro, revisar cargas trifásicas y fases de alimentación.

Ejemplo práctico 2 — Cálculo IEC con componentes simétricas (fasores)

Enunciado:

Sistema 400 V L-L (230 V L-N equivalente). Medidas de líneas fase-neutro en fasores: Va = 230 ∠0°, Vb = 228 ∠-120°, Vc = 232 ∠120°. Calcular V1, V2 y %Unb_IEC.

Desarrollo paso a paso:

1) Expresar fasores en forma rectangular:

2) Definir operador a:

3) Calcular V1:

Calculemos a·Vb:

a·Vb ≈ 228 + j·0

Calculemos a^2·Vc:

a^2·Vc ≈ 231.704 + j·0.063

Suma: Va + a·Vb + a^2·Vc ≈ 230 + (228) + (231.704) + j·(0 + 0 + 0.063) = 689.704 + j·0.063

|V1| ≈ 229.901 V

4) Calcular V2:

a^2·Vb ≈ -114 + j·197.334

a·Vc ≈ -115.704 - j·200.859

Suma: Va + a^2·Vb + a·Vc ≈ (230 - 114 - 115.704) + j·(0 + 197.334 - 200.859) = 0.296 + j·(-3.525)

|V2| ≈ sqrt(0.0987^2 + 1.175^2) ≈ 1.18 V

5) Calcular %Unb_IEC:

Interpretación:

• Resultado: %Unb_IEC ≈ 0.51% de secuencia negativa.
• Clasificación: categoría "Aceptable" a "Excelente" según tabla; impacto moderado, pero conviene monitorizar si existe carga crítica o motores sensibles.
• Comparación con NEMA: si se calculase %Unb_NEMA con tensiones L-L derivadas probablemente daría un valor del mismo orden (típicamente cercano), pero la métrica IEC es preferible para análisis de efectos dinámicos en máquinas.

Implicaciones técnicas: efectos del desbalance en maquinas y protecciones

El componente de secuencia negativa provoca corrientes de secuencia negativa en el estator que inducen un campo que gira en sentido contrario. Consecuencias:

• Aumento de pérdidas por corrientes adicionales en el rotor y estator; calentamiento diferencial.
• Reducción de par y posible vibración mecánica por fuerzas desequilibradas.
• Si el desbalance es mantenido, puede reducir significativamente la vida del aislamiento y del rodamiento.
• Disparo intempestivo de protecciones térmicas si son sensibles al desbalance de corriente; sin embargo, algunos relés modernos miden secuencia negativa para protección específica.

Sugerencias técnicas:

1. Implementar medida de secuencia negativa en relés de protección para cargas críticas.
2. Rebalanceo de cargas monofásicas distribuidas entre fases para reducir diferencia de corriente.
3. Revisión y dimensionado de transformadores y conductores para reducir caídas asimétricas.
4. Uso de sistemas de corrección activos (filtros, convertidores con control de salida) únicamente si la causa es externa y persistente.

Algoritmo para la calculadora: flujo recomendado

Paso a paso:

1. Entrada: seleccionar tipo de medición (L-L o L-N). Introducir magnitudes y ángulos si están disponibles.
2. Si entradas son L-L y se desea cálculo IEC, convertir a L-N (fase a neutro) mediante relaciones de fasores en estrella o transformaciones apropiadas.
3. Calcular Vavg y %Unb_NEMA (si requerido).
4. Calcular V0, V1, V2 mediante operadores a y a^2 para obtener %Unb_IEC.
5. Comparar resultados con tablas de severidad y generar recomendaciones automáticas.
6. Generar informe con gráficos de fasores, tendencias y acciones correctivas.

Buenas prácticas de implementación y validación

Para una calculadora robusta:

• Validar unidad y precisión numérica: usar aritmética en coma doble y manejo de errores de fase.
• Incluir opción para ventana temporal y estadísticas (valor medio, percentiles, picos) conforme IEC 61000-4-30.
• Proveer conversiones automáticas L-L ↔ L-N y aviso si el neutro no es accesible o si hay conexión en triángulo que impide medición directa de L-N.
• Verificación con casos patrón: sistema balanceado (±0%) y casos sintéticos con desbalance conocido para comprobar cálculo de V2/V1.

Recursos y enlaces externos de autoridad

• NEMA MG1 — guía sobre tolerancias de tensión para motores: https://www.nema.org/standards/view/nema-mg1
• IEC 60034-1 — especificaciones para máquinas rotativas: https://www.iec.ch/standards
• IEC 61000-4-30 — métodos de medida de calidad de suministro: https://www.iec.ch/standards
• IEEE Power & Energy Society — documentos técnicos sobre calidad de potencia y efectos de desbalance: https://resourcecenter.ieee-pes.org
• CIGRE y publicaciones académicas sobre secuencias y efectos en máquinas: https://www.cigre.org

Lecturas recomendadas

• “Symmetrical Components” — Charles L. Fortescue (concepto clásico de componentes simétricas).
• Publicaciones de fabricante de motores (por ejemplo Siemens, ABB) sobre tolerancias de tensión y temperaturas máximas operativas.

Resumen operativo y checklist para profesionales

Checklist para uso in situ:

1. Confirmar tipo de medición (L-L o L-N) y calibre de instrumentación.
2. Registrar fasores bajo carga típica y guardar series temporales.
3. Calcular %Unb_NEMA y %Unb_IEC; comparar con límites operativos del equipo.
4. Si %Unb_NEMA > 1% o %Unb_IEC > 0.8% investigar: revisar transformador, conexiones, neutro y distribución de cargas.
5. Implementar medidas correctivas y validar reducción de secuencia negativa antes de reiniciar cargas críticas.

Referencias normativas (reiteradas para acceso fácil):

• NEMA MG1: https://www.nema.org/standards/view/nema-mg1
• IEC 60034-1: https://www.iec.ch/standards
• IEC 61000-4-30: https://www.iec.ch/standards
• IEEE Standards & Guidance: https://standards.ieee.org

Con esto dispone de un marco técnico, fórmulas explicadas y ejemplos reales resueltos para integrar o validar una calculadora de desbalance de tensión conforme a criterios NEMA e IEC. Si desea, puedo generar una hoja de cálculo (valores y fórmulas ya implementadas) o un algoritmo en pseudocódigo que automatice estos pasos y produzca informes técnicos. ¿Desea la hoja de cálculo o el pseudocódigo?
