Introduzca las corrientes de las tres fases para calcular el desbalance de corriente y su severidad según criterios NEMA/IEC.
Fórmulas utilizadas
  • Corriente promedio de fase (A): I_promedio = (I_A + I_B + I_C) / 3
  • Desviación máxima respecto a la media (A): ΔI_max = máximo de |I_A − I_promedio|, |I_B − I_promedio|, |I_C − I_promedio|
  • Porcentaje de desbalance de corriente (%), según definición análoga NEMA/IEC: Desbalance_I_% = (ΔI_max / I_promedio) × 100
  • Factor de carga relativa (adimensional, opcional si se indica corriente nominal): Factor_carga = I_fase_máxima / I_nominal
  • Referencia de severidad (rangos típicos genéricos para corriente trifásica):
    • Criterio NEMA/IEC genérico:
      • Desbalance < 2 %: muy bajo (operación normal).
      • 2 % a 5 %: moderado (recomendable investigar si es permanente).
      • 5 % a 10 %: alto (riesgo de calentamiento aumentado, revisar carga y alimentación).
      • > 10 %: muy alto / severo (potencial sobrecalentamiento grave, no recomendable en continuo).
    • Criterio conservador para motores de inducción:
      • Desbalance < 1 %: óptimo para servicio severo.
      • 1 % a 3 %: aceptable para operación continua.
      • 3 % a 5 %: límite típico, considerar reducción de carga.
      • > 5 %: fuera de límites recomendados para muchos motores.

Nota: Las normas NEMA MG-1 e IEC 60034 definen el desbalance de tensión. El desbalance de corriente suele ser varias veces mayor que el de tensión para motores de inducción, por lo que los rangos anteriores se utilizan como guía práctica de severidad.

Referencia / tipo de equipoDesbalance de corriente típico (%)Comentario técnico
Motores de inducción críticos (NEMA/IEC, buena red)0 a 2 %Zona recomendada para operación continua sin reducción de carga.
Motores estándar en baja tensión2 a 5 %Aceptable, pero conviene vigilar temperatura y origen del desbalance.
Sistemas con desbalance moderado5 a 10 %Severidad alta; recomendable corrección o reducción de carga.
Instalaciones con problemas graves de fase> 10 %Condición crítica; riesgo importante de sobrecalentamiento y daños.

Preguntas frecuentes sobre el desbalance de corriente

¿Qué diferencia hay entre desbalance de tensión y de corriente?
El desbalance de tensión se mide sobre la tensión de línea, mientras que el desbalance de corriente se calcula sobre las corrientes de fase. Para motores de inducción, un pequeño desbalance de tensión suele amplificarse en la corriente, generando pérdidas y calentamiento adicionales.
¿Qué nivel de desbalance de corriente se considera aceptable para un motor de inducción?
Como guía general, valores por debajo de 2 % son muy buenos, de 2 % a 5 % suelen ser aceptables, y por encima de 5 % requieren análisis detallado y, a menudo, corrección o reducción de carga. Siempre deben verificarse las recomendaciones del fabricante.
¿Debo medir las corrientes con el motor en régimen permanente?
Sí, el desbalance de corriente debe evaluarse con el equipo operando en condiciones estables de carga. Mediciones durante el arranque o transitorios pueden dar valores no representativos del comportamiento real en servicio continuo.
¿Por qué se solicita la corriente nominal de placa en las opciones avanzadas?
La corriente nominal permite estimar el factor de carga y valorar si un desbalance determinado, combinado con la carga real, puede resultar crítico para la vida útil térmica del equipo.

Conceptos fundamentales y definiciones técnicas

El desbalance de corriente (current unbalance) se refiere a la desigualdad entre las corrientes de las tres fases en sistemas trifásicos. Se cuantifica habitualmente por dos métodos: a) método basado en amplitudes (desviación máxima respecto a la media), y b) método de secuencias simétricas (componente de secuencia negativa sobre positiva).

Definiciones clave

  • Ia, Ib, Ic: corrientes de fase medidas (valores RMS, en A).
  • Iavg: corriente promedio aritmética = (Ia + Ib + Ic) / 3.
  • Imax_dev: máxima desviación absoluta respecto a Iavg = max(|Ia - Iavg|, |Ib - Iavg|, |Ic - Iavg|).
  • I1: componente de secuencia positiva (phasor, A).
  • I2: componente de secuencia negativa (phasor, A).
  • %Unbalance_amp: desbalance porcentual por amplitudes (método práctico de campo).
  • %Unbalance_seq: desbalance porcentual por secuencias = |I2|/|I1| × 100% (método técnico para análisis térmico y vibraciones).

Fórmulas de cálculo (representación HTML)

Fórmula para corriente promedio:

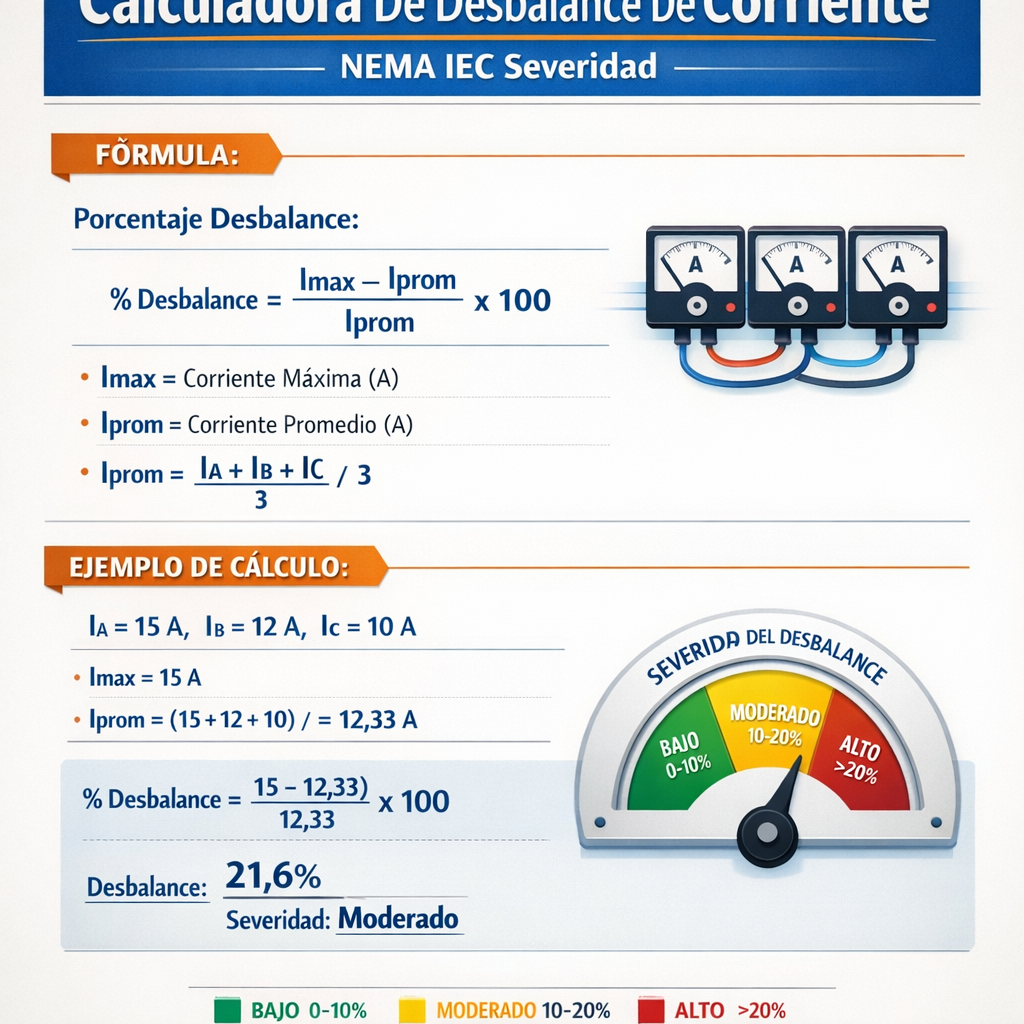

Calculadora de desbalance de corriente Nema Iec Severidad: guía práctica rápida
Calculadora de desbalance de corriente Nema Iec Severidad: guía práctica rápida

Iavg = (Ia + Ib + Ic) / 3

Fórmula práctica de desbalance por amplitudes (porcentaje):

%Unbalance_amp = (Imax_dev / Iavg) × 100

Fórmulas de componentes simétricos (operador a = ej120° = -0.5 + j0.8660254):

I1 = (1/3) × (Ia + a × Ib + a2 × Ic)

I2 = (1/3) × (Ia + a2 × Ib + a × Ic)

Fórmula de desbalance por secuencias:

%Unbalance_seq = (|I2| / |I1|) × 100

Explicación de variables y valores típicos

  • Ia, Ib, Ic: valores RMS medidos por pinza o analizador. Típico: 0.1 A a varios kA según motor o carga.
  • Iavg: valor medio; si Ia = 50 A, Ib = 49 A, Ic = 51 A entonces Iavg ≈ 50 A.
  • a: operador complejo de 120°; usado solo cuando se dispone de ángulos (medidor de calidad de energía).
  • %Unbalance_amp: método usado para diagnósticos rápidos con amperímetro. Valores típicos de referencia en industria: <1% excelente, 1–2% aceptable, 2–5% advertencia, >5% crítico.
  • %Unbalance_seq: método riguroso para análisis térmico y vibracional; se calcula con phasors y determina el calentamiento inducido por secuencia negativa.

Relación entre desbalance, calentamiento y vida útil

La componente de secuencia negativa produce un campo giratorio inverso que genera pérdidas adicionales y calentamiento en el rotor y estator. El calentamiento adicional suele ser proporcional al cuadrado de la magnitud relativa de la secuencia negativa: P_extra ∝ |I2|2. Por tanto, pequeñas fracciones de I2 pueden provocar incrementos de temperatura significativos a largo plazo.

Regla práctica y recomendaciones de derating

  • %Unbalance_amp <= 1%: sin derating requerido para la mayoría de motores NEMA.
  • 1% < %Unbalance_amp <= 3%: evaluación; monitorización e inspección periódica recomendadas.
  • 3% < %Unbalance_amp <= 5%: considerar derating del 5–10% en servicio continuo; investigar la fuente.
  • %Unbalance_amp > 5%: severidad alta; protección y corrección inmediatas (reconexión, equilibrado de cargas, filtros, transformador, o reconexión de fases).

Tablas de referencia: tolerancias, severidad y acciones

Rango de desbalance (%)ClasificaciónEfectos esperadosAcción recomendada
<= 1ExcelenteImpacto despreciable en temperatura y vibraciónMonitorización de rutina
1 - 2BuenoEfectos mínimos; comprobar origen de ligera asimetríaInspección trimestral
2 - 5ModeradoAumento de calentamiento y vibración; posible reducción de vida útilDiagnóstico y corrección (balanceo de cargas)
5 - 10AltoSobrecalentamiento, vibraciones elevadas, riesgo en protecciónCorregir sistema y aplicar derating
> 10CríticoPosible daño inmediato en motores; fallas prematurasParar y corregir; análisis detallado
Norma / FuenteAspecto tratadoImplicación práctica
NEMA MG1Requisitos para motores eléctricosDefine prácticas de ensayos, límites operativos y recomendaciones de servicio
IEC 60034-1Características y ensayos de máquinas rotativasIncluye métodos para medición y clasificación térmica
IEEE Std 1159 (Power Quality)Calidad de energía, perturbaciones y medidasGuía para medición de desequilibrios y efectos en equipos
EN 50160Características tensión en sistemas públicosEspecifica límites de desequilibrios de tensión que afectan corrientes

Métodos de medición y errores comunes

Instrumentación

  • Pinzas amperimétricas AF/AC true-RMS: para mediciones rápidas de amplitud (solo RMS).
  • Analizadores de calidad de energía (power quality analyzers): miden fasores, magnitudes y ángulos, necesarios para secuencias simétricas.
  • Registradores y transductores de corriente: para monitoreo continuo y trending.

Prácticas correctas de medición

  1. Medir en condiciones de carga representativa (carga nominal o típica de operación).
  2. Asegurar referencia de neutro y conexión correcta para que la lectura RMS sea confiable.
  3. Registrar ángulos de fase si se calcularán componentes simétricas.
  4. Promediar medidas en el tiempo si la carga es fluctuante o si hay componentes transitorios.

Errores comunes

  • Usar solo magnitudes para análisis de secuencias cuando no se tienen ángulos; esto puede subestimar o sobreestimar la I2.
  • No considerar la influencia de armónicos que sesgan lecturas true-RMS si el instrumento no es verdadero RMS.
  • Medir con cargas desequilibradas temporalmente (arranques, transitorios) y sacar conclusiones permanentes.

Implementación de una calculadora de desbalance (algoritmo y fórmulas aplicadas)

Paso a paso del algoritmo

  1. Entrada: Ia, Ib, Ic (RMS) y opcionalmente ángulos φa, φb, φc si se disponen de phasors.
  2. Calcular Iavg = (Ia + Ib + Ic) / 3.
  3. Calcular Imax_dev = max(|Ia - Iavg|, |Ib - Iavg|, |Ic - Iavg|).
  4. Calcular %Unbalance_amp = (Imax_dev / Iavg) × 100.
  5. Si se disponen de ángulos, convertir a números complejos y calcular I1 e I2 con operador a = -0.5 + j0.8660254.
  6. Calcular %Unbalance_seq = (|I2| / |I1|) × 100.
  7. Comparar resultados con umbrales predefinidos y emitir recomendaciones automáticas.

Fórmulas para implementar en hoja de cálculo

  • Iavg = (Ia + Ib + Ic) / 3
  • Imax_dev = MAX(ABS(Ia - Iavg), ABS(Ib - Iavg), ABS(Ic - Iavg))
  • %Unbalance_amp = (Imax_dev / Iavg) * 100
  • Para secuencias, usar números complejos en hojas con funciones COMPLEX y operaciones con constantes re = -0.5, im = 0.8660254.

Ejemplos reales resueltos

Ejemplo 1 — Cálculo práctico por amplitudes (caso de planta)

Datos medidos con pinza RMS en un motor de bomba:

  • Ia = 48.0 A
  • Ib = 50.5 A
  • Ic = 51.5 A

Cálculo paso a paso:

  1. Iavg = (48.0 + 50.5 + 51.5) / 3 = 150.0 / 3 = 50.0 A.
  2. Desviaciones absolutas: |48.0 - 50.0| = 2.0 A; |50.5 - 50.0| = 0.5 A; |51.5 - 50.0| = 1.5 A.
  3. Imax_dev = 2.0 A.
  4. %Unbalance_amp = (2.0 / 50.0) × 100 = 4.0%.

Interpretación y acción:

  • 4.0% indica desbalance moderado-alto; se recomienda inspeccionar alimentación y redistribuir cargas.
  • Aplicar derating: considerar reducción de carga del 5–10% en servicio continuo hasta corrección.
  • Programar mediciones con analizador de calidad de energía para calcular secuencias y verificar calentamiento.

Ejemplo 2 — Cálculo por secuencias simétricas (phasors)

Situación: mediciones con analizador de calidad de energía que proporciona fasores:

  • Ia = 100 °0° (100 ∠ 0° A)
  • Ib = 95 ∠ -122° A
  • Ic = 103 ∠ 118° A

Cálculo de componentes (se muestran pasos numéricos):

  1. Operador a = -0.5 + j0.8660254 y a2 = -0.5 - j0.8660254.
  2. Convertir fasores a forma rectangular:
    • Ia = 100 + j0
    • Ib ≈ -50.3423 - j80.5646
    • Ic ≈ -48.3476 + j90.9491
  3. Calcular a × Ib ≈ 94.968 - j3.302
  4. Calcular a2 × Ic ≈ 103.173 - j3.6066
  5. I1 = (1/3) × (Ia + a × Ib + a2 × Ic) ≈ 99.3803 - j2.3029 → |I1| ≈ 99.405 A.
  6. Calcular a2 × Ib ≈ -44.6259 + j83.8663
  7. Calcular a × Ic ≈ -54.8252 - j87.3426
  8. I2 = (1/3) × (Ia + a2 × Ib + a × Ic) ≈ 0.18298 - j1.15877 → |I2| ≈ 1.173 A.
  9. %Unbalance_seq = (1.173 / 99.405) × 100 ≈ 1.18%.

Interpretación:

  • Unbalance por secuencias de 1.18% es bajo y típicamente aceptable para operación continua.
  • Verificar armónicos: si armónicos presentes, la componente negativa puede ser mayor que lo estimado por pura asimetría.
  • Si se observa aumento de temperatura, comparar con curvas térmicas del fabricante (NEMA o IEC).

Impacto de armónicos y otras perturbaciones

Los armónicos alteran tanto la medida RMS como la relación entre secuencia positiva y negativa. Un analizador que no sea true-RMS puede subestimar la magnitud real. Además, presencia de corrientes de secuencia homopolar (neutro) por desequilibrios por tierra o conexión de cargas monofásicas puede incrementar pérdidas.

  • Armónicos impares pueden producir componentes negativas adicionales y sobrecalentamiento.
  • Filtros pasivos o activos, corrección del factor de potencia y redistribución de cargas ayudan a mitigar efectos.

Protecciones y ajustes operacionales

Protecciones típicas

  • Relés térmicos ajustados con margen teniendo en cuenta el desbalance esperado.
  • Dispositivos de detección de secuencia negativa (Negative Sequence Current Relay) para protección específica contra sobrecorrientes de secuencia negativa.
  • Protección por sobrecorriente, sobretemperatura de estator/rotor (sensores PTC/RTD).

Parámetros de ajuste recomendados

  • Configurar alarmas en el sistema de control por sobrepaso de %Unbalance_amp > 3%.
  • Habilitar parada automática o derating cuando %Unbalance_seq > 5% (según criticidad de la aplicación).
  • Registrar eventos de arranque y transitorios para distinguir desbalances temporales.

Checklist de diagnóstico y mitigación

  1. Confirmar lecturas bajo carga estable y condiciones operativas normales.
  2. Comprobar conexiones en tableros, terminales del motor y transformador por contacto flojo o caída.
  3. Verificar simetría de impedancias en alimentación (secciones de transformador, fusibles y cableado).
  4. Identificar cargas monofásicas conectadas de forma desequilibrada y redistribuir fases.
  5. Si necesario, instalar banco de corrección de fase, autotransformador o dispositivo de compensación electrónica.
  6. Monitoreo continuado con registro (trend) para detectar degradación progresiva.
Problema detectadoCausa probableAcción inmediata
Desbalance > 5%Conexión defectuosa, carga monofásica pesada, fallo de un devanadoParar equipo, inspección física y corrección antes de reiniciar
Desbalance intermitenteTransitorios por arranques o conmutaciónRegistrar eventos y analizar patrón; añadir soft-starter o VFD
Desbalance con armónicosCargas no lineales (variadores, rectificadores)Instalar filtros de armónicos o VFD con mitigación integrada

Aspectos normativos y referencias técnicas

Las siguientes normas y documentos de referencia son pertinentes para la evaluación y el diseño de protección frente a desbalances de corriente:

  • NEMA MG1 — Motors and Generators. Información general sobre características y protección de motores. Disponible en: https://www.nema.org/standards
  • IEC 60034-1 — Rotating electrical machines — Part 1: Rating and performance. Consultar en: https://www.iec.ch/
  • IEEE Std 1159 — Recommended Practice for Monitoring Electric Power Quality. Información sobre métricas de calidad de energía: https://standards.ieee.org/
  • EN 50160 — Voltage characteristics of electricity supplied by public distribution networks. Información sobre desequilibrios de tensión: https://www.en50160.org/

Implementación práctica en sistemas SCADA y mantenimiento predictivo

Integrar la calculadora en SCADA o en plataformas de mantenimiento predictivo requiere normalizar entradas, umbrales y acciones. Se recomiendan alarmas con histéresis y registros de tiempo para correlacionar eventos con condiciones de proceso.

Recomendaciones para integración

  • Configurar adquisición a 1 s o superior para tendencias; almacenar datos RMS, phasors y armónicos.
  • Incluir cálculos automáticos de Iavg, Imax_dev, %Unbalance_amp, I1, I2 y %Unbalance_seq.
  • Definir notificaciones jerarquizadas: advertencia (monitor), acción correctiva (intervención), parada de seguridad (emergencia).
  • Registrar causas raíz y acciones correctivas para retroalimentación al mantenimiento.

Resumen técnico y recomendaciones operativas

La evaluación del desbalance de corriente requiere combinar métodos rápidos (amplitud) y análisis de secuencias (phasors) para una decisión técnica sólida. Las herramientas de monitorización modernas permiten calcular %Unbalance_amp y %Unbalance_seq con alta precisión; sin embargo, la interpretación requiere contextualizar con carga, armónicos y condiciones de operación.

Recomendaciones resumidas:

  • Medir bajo carga representativa y usar analizadores true-RMS si hay armónicos.
  • Aplicar %Unbalance_amp como primera alerta y %Unbalance_seq para dimensionamiento térmico y protecciones.
  • Establecer umbrales operativos y procedimientos de corrección (redistribución de cargas, filtros, derating) conforme a NEMA/IEC y políticas internas.
  • Registrar datos y emplear análisis de tendencia para mantenimiento predictivo.

Referencias y recursos externos

  • NEMA — Standards and publications: https://www.nema.org/standards
  • IEC — International Electrotechnical Commission: https://www.iec.ch/
  • IEEE Standards — Power quality and machine protection: https://standards.ieee.org/
  • EN 50160 — Voltage characteristics: https://www.en50160.org/
  • Documentación de fabricantes (ej.: ABB, Siemens, Schneider Electric) sobre tolerancias y derating de motores (consultar sitios oficiales de cada proveedor).

Si necesita, puedo generar una hoja de cálculo lista para usar con las fórmulas implementadas, o un script de calculadora en el lenguaje que prefiera (Python, Excel formulas), incluyendo validaciones y umbrales adaptados a su política de mantenimiento.
