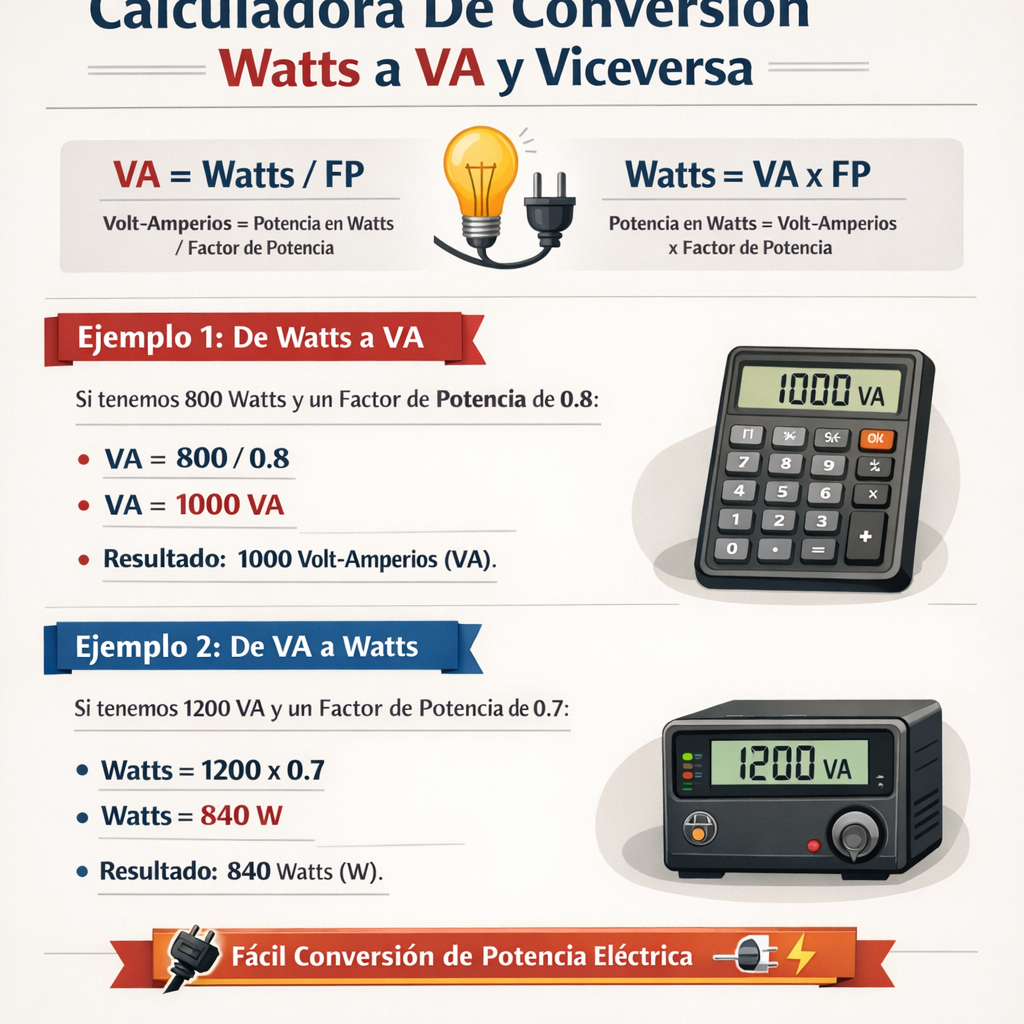

Calculadora de conversión Watts a VA y viceversa

Esta guía técnica explica cálculo preciso entre vatios y voltamperios en sistemas eléctricos industriales modernos.

Incluye fórmulas, tablas, ejemplos prácticos y referencias normativas para aplicaciones reales y profesionales de diseño.

Conceptos fundamentales de potencia eléctrica

En instalaciones eléctricas se distinguen tres magnitudes principales: potencia activa, potencia reactiva y potencia aparente.

Comprender la relación entre vatios (W) y voltamperios (VA) es imprescindible para dimensionar equipos como UPS, generadores y transformadores.

Definiciones técnicas

• Potencia activa (P): energía útil convertida en trabajo o calor, medida en vatios (W).
• Potencia reactiva (Q): energía alterna almacenada temporalmente en campos magnéticos o eléctricos, medida en voltamperios reactivos (VAR).
• Potencia aparente (S): producto de tensión eficaz por corriente eficaz, medida en voltamperios (VA). Representa la capacidad total requerida del suministro.
• Factor de potencia (PF): relación entre P y S, adimensional, describe la fracción de la potencia aparente que se convierte en potencia activa útil.

Fórmulas de conversión básicas

Las fórmulas esenciales para convertir entre W y VA dependen del factor de potencia y de si el sistema es monofásico o trifásico.

Relación básica entre W y VA

Para cualquier carga:

Variables y valores típicos:

• VA: potencia aparente en voltamperios (valores típicos de equipos: 50 VA a cientos de kVA).
• W: potencia activa en vatios (valores típicos: 10 W para lámparas, 10 000 W para motores grandes).
• PF: factor de potencia (típicos: 0.6–1.0; resistivas = 1.0, motores inductivos ≈ 0.7–0.9, fuentes con electrónica ≈ 0.6–0.99).

Sistemas monofásicos

Fórmulas monofásicas:

Variables y valores típicos:

• V: tensión eficaz entre fase y neutro o fase-fase según sistema (típicos 120 V, 230 V, 240 V).
• I: corriente eficaz en amperios (depende de la carga; ejemplo: 10 A a 230 V → S = 2300 VA).
• PF: factor de potencia explicado arriba.

Sistemas trifásicos (estrella o triángulo)

Fórmulas trifásicas para potencia aparente y activa:

Variables y valores típicos:

• V_L: tensión línea a línea (típicos 400 V, 480 V, 415 V).
• I_L: corriente de línea en amperios.
• √3 ≈ 1.732.

Interpretación práctica del factor de potencia

El PF condiciona directamente la relación W ↔ VA. En instalaciones industriales, un PF bajo eleva la corriente y dimensiona equipos mayores.

Valores típicos según tipo de carga

Tablas de referencia: conversiones y cargas comunes

Las tablas siguientes facilitan estimaciones rápidas para dimensionamiento y selección de equipos.

Tabla de conversión rápida W ↔ kVA según PF

Procedimiento recomendado para calcular VA a partir de W

Un flujo de trabajo claro reduce errores en selección de UPS, generadores y conductores.

1. Inventariar todas las cargas y anotar potencia activa (W) y PF si está disponible.
2. Si el PF no está disponible, asignar PF típico según la tabla de cargas.
3. Calcular VA por carga: VA = W / PF.
4. Sumar las VA individuales para obtener VA total requerido.
5. Aplicar factores de simultaneidad, arranque y seguridad según normativa y práctica de diseño.
6. Seleccionar equipo (UPS/generador/transformador) con capacidad VA mayor al VA total calculado, incluyendo margen.

Factores adicionales a considerar

• Arranques de motor: corriente de arranque puede multiplicar la corriente nominal por 3–7 veces; considerar demanda temporal.
• Simultaneidad: no todas las cargas operan al 100% simultáneamente; aplicar factor de demanda según uso.
• Margen de seguridad: típicamente 10–25% para crecimiento futuro.
• Eficiencia del equipo: transformadores y UPS presentan pérdidas; dimensionar teniendo en cuenta eficiencia nominal.

Ejemplos reales resueltos

Ejemplo 1: Dimensionamiento de UPS para un rack de servidores

Planteamiento: Un rack contiene 6 servidores y 2 switches. Cada servidor consume 800 W con PF = 0.95. Cada switch consume 150 W con PF = 0.9. Se requiere seleccionar un UPS monofásico de respaldo.

Paso 1 — Calcular VA por equipo:

Paso 2 — Calcular total VA:

Paso 3 — Aplicar factor de simultaneidad y margen:

• Si se asume simultaneidad 100% (peor caso): mantener 5385.964 VA.
• Añadir margen de crecimiento 20%: 5385.964 × 1.20 = 6463.157 VA.

Resultado final y selección:

• Seleccionar UPS con capacidad nominal ≥ 6.5 kVA (monofásico). Opciones comerciales: 6 kVA sería insuficiente; elegir 8 kVA para margen operativo.
• Comprobar corriente: I = VA / V. Para 230 V → I ≈ 6463.157 / 230 ≈ 28.1 A. Seleccionar breakers y cableado acorde (ej. 32 A).

Notas técnicas:

• Considerar eficiencia del UPS (puede ser 0.92–0.96); si la eficiencia es 0.94, potencia de entrada será mayor: P_in = VA ÷ eficiencia.
• Si se desea autonomía, calcular baterías con consumo W real (no solo VA) y eficiencia del UPS.

Ejemplo 2: Conversión para un motor trifásico y selección de transformador

Planteamiento: Motor trifásico con potencia nominal P = 11 kW, factor de potencia PF = 0.88 y eficiencia η = 0.92. Se desea conocer la potencia aparente (kVA) y seleccionar transformador trifásico.

Paso 1 — Calcular S (kVA):

Nota: Si quiere usarse la fórmula trifásica directa:

I_L = P (W) / (√3 × V_L × PF × η) si se busca corriente real de línea considerando eficiencia.

Primero calcular denominador: 1.732 × 400 × 0.88 × 0.92 = 1.732 × 400 × 0.8096 = 1.732 × 323.84 = 561.03 aproximadamente.

Entonces I_L ≈ 11 000 / 561.03 ≈ 19.61 A.

Selección de transformador:

• La potencia aparente del motor ≈ 12.5 kVA. Considerar arranque y margen: seleccionar transformador ≥ 16–20 kVA.
• Verificar capacidad de cortocircuito y selectividad en la instalación.

Validaciones:

• Si el transformador tiene pérdidas y una eficiencia del 98%, ajustar y verificar temperatura ambiente y puesta a tierra.
• Comprobar curva de arranque del motor y si el transformador soporta la caída de tensión temporal requerida.

Errores comunes y cómo evitarlos

• No distinguir entre W y VA al seleccionar equipos: provoca subdimensionamiento o sobredimensionamiento.
• Ignorar PF real: usar un PF estimado positivo reduce riesgos; medir si es crítico.
• No considerar eficiencia del equipo: transforma requerimientos de entrada en mayores corrientes.
• Olvidar arranques y picos transitorios: siempre revisar motores y equipos con arranques elevadores.

Aplicación práctica: diseño de circuitos y selección de protecciones

Además del cálculo de VA, el diseñador debe traducir VA a corriente y seleccionar conductores y protecciones.

Conversión VA → corriente

Monofásico:

Trifásico:

Variables y valores típicos:

• S: potencia aparente en VA.
• V o V_L: tensión de diseño (230 V, 400 V, 480 V).
• I: corriente resultante; seleccionar calibre de conductor considerando temperatura, agrupamiento y normativa.

Selección de interruptores automáticos (breakers)

• Dimensionar breaker nominal ≥ 125% de la corriente de carga continua según normativa local (por ejemplo NEC para circuitos de motor u otros).
• Incluir protección contra sobrecorriente y protección magnetotérmica para arranques de motor o picos.
• Verificar coordinación selectiva entre protecciones aguas arriba y aguas abajo.

Normativa y referencias técnicas

Para un diseño responsable y conforme, remitir a estándares internacionales y guías técnicas:

• International Electrotechnical Commission (IEC) — Sitio oficial: https://www.iec.ch
• Institute of Electrical and Electronics Engineers (IEEE) — Documentos técnicos y estándares: https://standards.ieee.org
• National Fire Protection Association (NFPA) — NFPA 70 (NEC) para cableado y protecciones: https://www.nfpa.org
• National Institute of Standards and Technology (NIST) — Guías y referencias sobre medición y estándares: https://www.nist.gov
• IEC 60034 — Normativa sobre motores eléctricos (datos de eficiencia y PF)

Documentación técnica recomendada

1. IEC 60034 — Requisitos y ensayos para motores eléctricos rotativos.
2. IEEE Std 141 — Guía práctica para distribución eléctrica industrial.
3. NFPA 70 — Código para instalaciones eléctricas (aplicable según región).
4. Hojas de datos del fabricante de UPS/transformadores para eficiencias y curvas de rendimiento.

Buenas prácticas para validar cálculos en campo

• Medir PF y consumo real con analizadores de red antes de seleccionar equipos definitivos.
• Realizar pruebas de arranque y registro de corrientes inrush para motores y compresores.
• Implementar corrección de factor de potencia cuando PF < 0.95 y haya penalizaciones tarifarias.
• Documentar cálculos y supuestos (PF asumido, simultaneidad, margen de crecimiento).

Resumen práctico y pasos aplicables para calculadora de conversión

Si va a implementar o utilizar una calculadora W ↔ VA, incluya estos elementos funcionales:

1. Entrada: lista de cargas con W y PF. Permitir PF por defecto por tipo de carga.
2. Opciones: seleccionar monofásico o trifásico y tensión nominal.
3. Salida: VA por carga, VA total, corriente resultante, recomendación de equipo (kVA mínimo), margen y factores de simultaneidad.
4. Advertencias: avisos cuando PF supere límites o cuando arranques de motor requieren comprobaciones adicionales.

Conclusiones técnicas operativas

La conversión entre vatios y VA exige considerar el factor de potencia, el tipo de sistema y las condiciones de operación reales.

Aplicando las fórmulas, tablas y procedimientos aquí descritos se asegura un dimensionamiento robusto y conforme a normativa.

Fuentes y lecturas recomendadas

• IEC — International Electrotechnical Commission: https://www.iec.ch
• IEEE Standards Association: https://standards.ieee.org
• NFPA — National Fire Protection Association (NEC): https://www.nfpa.org
• NIST — National Institute of Standards and Technology: https://www.nist.gov
• Documentación técnica de fabricantes (APC, Eaton, Schneider Electric) para datos de UPS y transformadores.

Si desea, puedo proporcionar una hoja de cálculo o una versión interactiva de la calculadora con fórmulas integradas y ejemplos personalizados según su proyecto.
