¿Cómo utiliza la calculadora el tipo de sistema monofásico o trifásico en la conversión kVA a amperios?

La calculadora aplica fórmulas diferentes según el tipo de sistema. En monofásico usa I = S × 1000 / V y en trifásico usa I = S × 1000 / (√3 × V), donde S es la potencia aparente en kVA, V es la tensión de línea en voltios y I es la corriente de línea en amperios. Al seleccionar monofásico o trifásico, la calculadora aplica automáticamente la expresión correspondiente.

¿Esta calculadora tiene en cuenta el factor de potencia al pasar de kVA a kW?

No. La herramienta está diseñada específicamente para convertir entre potencia aparente (kVA) y corriente (A). El factor de potencia (cos φ) no interviene en esa conversión. Si se requiere potencia activa, primero se calcula la potencia aparente en kVA y luego se multiplica por el cos φ de la carga para obtener kW.

¿Para qué sirve el factor de simultaneidad en las opciones avanzadas de la calculadora?

El factor de simultaneidad permite ajustar el resultado de corriente o kVA considerando que no todas las cargas conectadas operan al mismo tiempo. La calculadora multiplica el resultado base por el factor de simultaneidad especificado, lo que es útil en el dimensionamiento de transformadores, alimentadores y barras según criterios de diseño de instalaciones eléctricas.

¿Cómo afecta el margen de diseño (%) al resultado calculado?

El margen de diseño se aplica como un porcentaje adicional sobre el resultado base de corriente o potencia aparente. La calculadora multiplica el valor calculado por (1 + margen/100), incrementando así el dimensionamiento para contemplar reservas por futuras ampliaciones, condiciones de sobrecarga temporal o criterios conservadores de ingeniería.

Calculadora de conversión kVA a Amperios y viceversa (Mono/Trifásica)

Esta guía técnica explica conversiones entre kVA y amperios para sistemas eléctricos monofásicos y trifásicos.

Incluye fórmulas, tablas, ejemplos resueltos y referencias normativas internacionales para uso profesional seguras, precisas, verificables.

Calculadora de conversión entre potencia aparente (kVA) y corriente eléctrica (A) en sistemas monofásicos y trifásicos

Datos de entrada básicos

Modo de conversión

Tipo de sistema

Tensión de línea (V)

Potencia aparente (kVA)

Potencia aparente personalizada (kVA)

Opciones avanzadas

Factor de simultaneidad (adimensional)

Margen de diseño (%)

Puede subir una foto de la placa de datos o de un diagrama unifilar para sugerir valores eléctricos de tensión, potencia y corriente.

Introduzca los datos eléctricos básicos para obtener la conversión entre kVA y amperios.

Fórmulas utilizadas para la conversión kVA ↔ A

Definiciones básicas

Potencia aparente S en kVA: S(kVA) = S(VA) / 1000.
Corriente de línea I en amperios (A).
Tensión de línea V en voltios (V).
En sistemas trifásicos se considera tensión de línea a línea y corriente de línea.

De kVA a amperios (A)

Monofásico: I(A) = S(kVA) × 1000 / V(V)
Trifásico: I(A) = S(kVA) × 1000 / (√3 × V(V))

De amperios (A) a kVA

Monofásico: S(kVA) = I(A) × V(V) / 1000
Trifásico: S(kVA) = I(A) × V(V) × √3 / 1000

Ajustes opcionales avanzados

Si se especifica factor de simultaneidad fs: Resultado_ajustado = Resultado_base × fs.
Si se especifica margen de diseño m (%): Resultado_final = Resultado_ajustado × (1 + m / 100).

Tabla de referencia rápida (trifásico, V = 400 V)

Potencia aparente (kVA)	Corriente aproximada (A)	Aplicación típica
10 kVA	≈ 14.4 A	Pequeño motor o tablero secundario
50 kVA	≈ 72.2 A	Alimentación de planta pequeña
100 kVA	≈ 144.3 A	Transformador de distribución local
250 kVA	≈ 360.8 A	Alimentador principal industrial
500 kVA	≈ 721.7 A	Subalimentador de nave o edificio grande

Preguntas frecuentes sobre la conversión kVA a amperios y viceversa

¿La calculadora considera el tipo de sistema monofásico o trifásico?: Sí. El tipo de sistema modifica la fórmula: en trifásico se utiliza el factor √3 y la tensión de línea, mientras que en monofásico se usa directamente la tensión fase-línea o fase-fase, según la configuración.
¿Se tiene en cuenta el factor de potencia (cos φ) en los cálculos?: No. La conversión entre kVA y amperios se realiza sobre potencia aparente, que es independiente del factor de potencia. Si se requiere potencia activa en kW, debe multiplicarse el resultado en kVA por el cos φ de la carga.
¿Para qué sirve el factor de simultaneidad en las opciones avanzadas?: El factor de simultaneidad permite reducir o aumentar el valor resultante de corriente o kVA considerando cuánta parte de la carga total se espera que opere al mismo tiempo, lo cual es útil para el dimensionamiento de alimentadores y transformadores.
¿El margen de diseño modifica la corriente o la potencia final?: Sí. El margen de diseño se aplica como un porcentaje de reserva sobre el resultado base, aumentando la corriente o la potencia aparente calculada para contemplar futuras ampliaciones o condiciones operativas más severas.

Fundamentos físicos y definiciones clave

En instalaciones eléctricas es esencial distinguir entre potencia aparente, potencia activa y potencia reactiva. La potencia aparente se expresa en kVA (kilovoltamperios) y representa el producto vectorial entre tensión y corriente sin considerar el desfase. La potencia activa (kW) es la componente que realiza trabajo útil; la potencia reactiva (kVAR) no realiza trabajo útil pero es necesaria en circuitos con inductancias y capacitancias.

El factor de potencia (PF) es la relación entre potencia activa y potencia aparente: PF = kW / kVA. Valores típicos de PF en equipos industriales van desde 0,7 hasta 1,0; valores bajos implican mayores corrientes para la misma potencia útil y, por tanto, mayores pérdidas en conductores y transformadores.

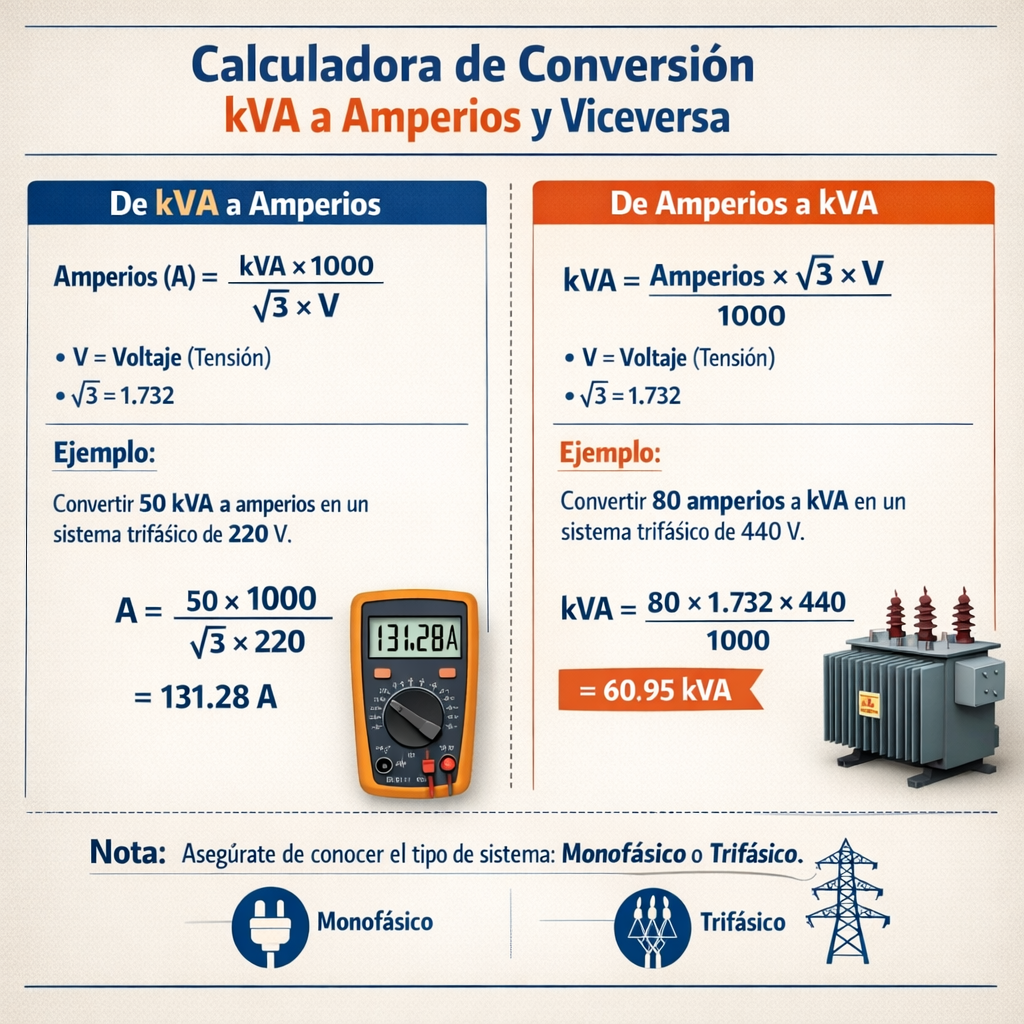

Calculadora De Conversion Kva A Amperios y Viceversa rápida y precisa

Principios de conversión entre kVA y amperios

La relación entre potencia aparente (S en kVA), tensión (V en voltios) y corriente (I en amperios) depende de la configuración del sistema (monofásico o trifásico). Para cálculos de diseño y selección de protecciones se emplean fórmulas directas derivadas de S = V × I (monofásico) y S = √3 × V × I (trifásico), donde S está en VA.

Monofásico: fórmula y explicación

Fórmula para convertir kVA a amperios (monofásico):

I (A) = (kVA × 1000) / V

Fórmula para convertir amperios a kVA (monofásico):

S (kVA) = (I × V) / 1000

Variables y valores típicos:

I: corriente en amperios (A).
kVA: potencia aparente en kilovoltamperios (kVA).
V: tensión entre fase y neutro o fase-fase según la aplicación. Valores comunes residenciales/industriales: 120 V, 230 V, 277 V.
Para monofásico no interviene la raíz de tres; la conversión es directa entre VA y V·A.

Trifásico: fórmula y explicación

Fórmula para convertir kVA a amperios (trifásico):

I (A) = (kVA × 1000) / (√3 × V)

Fórmula para convertir amperios a kVA (trifásico):

S (kVA) = (√3 × V × I) / 1000

Variables y valores típicos:

√3: raíz de tres ≈ 1.73205, aparece por la relación entre fasores en sistemas trifásicos equilibrados.
V: tensión de línea (fase a fase) en voltios. Valores industriales típicos: 208 V, 230 V, 400 V, 415 V, 480 V.
PF (factor de potencia): cuando se dispone de kW en lugar de kVA, la conversión a I emplea PF: I = (kW × 1000) / (√3 × V × PF).
kVA siempre representa potencia aparente; si su dato es kW (potencia activa), deberá utilizarse PF para obtener kVA o corriente.

Consideraciones prácticas y factores que afectan la conversión

Al diseñar y dimensionar conductores, protecciones y transformadores hay que tener en cuenta:

Factor de potencia: afecta a la relación entre kW y kVA. Correcciones de PF pueden ser necesarias mediante bancos de condensadores.
Desbalance de fases: las fórmulas asumen cargas equilibradas; desbalances incrementan corrientes en fases individuales y neutro.
Temperatura ambiente y régimen de servicio: influyen en la capacidad de corriente admisible de conductores y protecciones.
Picos de arranque y corrientes de inrush: motores y transformadores generan corrientes iniciales elevadas que deben considerarse en la selección de interruptores magnéticos.

Tablas de referencia: corrientes típicas para valores comunes

Las tablas siguientes muestran corrientes aproximadas calculadas para kVA comunes, usando las fórmulas indicadas y asumiendo potencia aparente. Todos los valores están redondeados a dos decimales.

kVA	208 V (A)	230 V (A)	400 V (A)	415 V (A)	480 V (A)
5	13.88	12.55	7.22	6.96	6.02
10	27.76	25.11	14.43	13.91	12.04
25	69.39	62.77	36.08	34.78	30.09
50	138.78	125.33	72.17	69.55	60.18
75	208.17	187.99	108.26	104.33	90.27
100	277.56	251.07	144.34	139.11	120.36
150	416.34	376.61	216.51	208.67	180.54
200	555.13	502.13	288.67	278.22	240.73
250	693.91	627.66	360.84	347.78	300.91
500	1,387.81	1,255.31	721.69	695.55	601.82

Tabla de corrientes monofásicas para kVA habituales, considerando tensión fase-neutro:

kVA	120 V (A)	230 V (A)	277 V (A)
5	41.67	21.74	18.05
10	83.33	43.48	36.10
25	208.33	108.70	90.25
50	416.67	217.39	180.50
75	625.00	326.09	270.75
100	833.33	434.78	361.01
150	1250.00	652.17	541.52
200	1666.67	869.57	722.02
250	2083.33	1086.96	902.53
500	4166.67	2173.91	1805.06

Ejemplos resueltos paso a paso

Los ejemplos a continuación muestran cálculos completos, con unidades y redondeos indicados. Se incluyen tanto casos trifásicos como monofásicos y conversiones en ambas direcciones.

Ejemplo 1 — Convertir 150 kVA a amperios en sistema trifásico 400 V

Datos:

Potencia aparente: 150 kVA
Tensión de línea: 400 V
Sistema: trifásico equilibrado
Factor de potencia: PF = 0.85 (dato adicional para calcular kW, no necesario para la corriente aparente)

Fórmula empleada:

I (A) = (kVA × 1000) / (√3 × V)

Cálculo paso a paso:

Convertir kVA a VA: 150 kVA × 1000 = 150000 VA.
Calcular denominador: √3 × V = 1.73205 × 400 = 692.82 (aprox.).
Dividir: I = 150000 / 692.82 = 216.51 A (aprox.).

Resultado:

Corriente por fase I ≈ 216.51 A.

Cálculo adicional de potencia activa (si se desea):

kW = kVA × PF = 150 × 0.85 = 127.5 kW.

Nota técnica: la PF no modifica la corriente aparente cuando se proporciona kVA; sin embargo, si se parte de kW para obtener la corriente, entonces PF sí interviene mediante I = (kW × 1000) / (√3 × V × PF).

Ejemplo 2 — Convertir 200 A a kVA en sistema trifásico 480 V

Datos:

Corriente por fase: 200 A
Tensión de línea: 480 V
Sistema: trifásico equilibrado
Factor de potencia: PF = 0.92 (dato opcional para obtener kW)

Fórmula empleada:

S (kVA) = (√3 × V × I) / 1000

Cálculo paso a paso:

Calcular producto √3 × V × I: 1.73205 × 480 × 200 = 166,272 (VA).
Convertir a kVA: 166,272 / 1000 = 166.272 kVA.

Resultado:

Potencia aparente S ≈ 166.27 kVA.

Cálculo adicional de potencia activa:

kW = S × PF = 166.272 × 0.92 = 152.88 kW (aprox.).

Ejemplo 3 — Convertir 60 kVA a amperios en monofásico 230 V

Datos:

Potencia aparente: 60 kVA
Tensión: 230 V (monofásico)

Fórmula empleada:

I (A) = (kVA × 1000) / V

Cálculo:

60 kVA × 1000 = 60000 VA.
I = 60000 / 230 = 260.87 A.

Resultado:

Corriente I ≈ 260.87 A.

Buenas prácticas para dimensionamiento y verificación

Se recomiendan las siguientes prácticas al utilizar las conversiones en proyectos y mantenimiento:

Siempre comprobar las tensiones reales del sistema (medidas en sitio) antes de aplicar fórmulas.
Redondear según la normativa local para seleccionar protecciones y conductores; dejar margen por temperatura y agrupamiento.
Si la carga no está equilibrada, calcular corrientes fase a fase y considerar el neutro.
Aplicar correcciones por factor de simultaneidad y coeficientes de demanda en instalaciones con múltiples cargas.
Documentar supuestos (PF, temperatura, tipo de conductor, clase de servicio) en cada cálculo para trazabilidad.

Errores comunes y cómo evitarlos

Confundir kW con kVA: kW = kVA × PF; usar kW en fórmulas de kVA sin incluir PF conduce a errores.
No distinguir tensión de línea y tensión fase-neutro en sistemas trifásicos y monofásicos.
No contemplar variaciones de tensión: una caída de tensión reduce el denominador y aumenta la corriente.
Ignorar corrientes de arranque: motores pueden requerir 5–8 veces la corriente nominal durante el arranque.

Referencias normativas y recursos de autoridad

Para cálculos, selección de conductores y protecciones, y verificación del cumplimiento normativo, consulte las siguientes fuentes oficiales y de referencia técnica:

NFPA 70: National Electrical Code (NEC) — Recomendaciones y requisitos para instalaciones eléctricas. https://www.nfpa.org/nec
IEC (International Electrotechnical Commission) — Información sobre normas internacionales y voltajes nominales. https://www.iec.ch
IEC 60038 — Voltajes nominales en sistemas de suministro eléctrico (consulta la ficha de la norma y sus enmiendas en la web oficial de IEC).
IEEE Power & Energy Society — Publicaciones técnicas y guías prácticas sobre sistemas de potencia, factor de potencia y distribución eléctrica. https://www.ieee.org
NEMA — Documentación técnica sobre motores, transformadores y equipos eléctricos. https://www.nema.org

Además, para referencias de tablas de equilibrio y prácticas de corrección de factor de potencia, consulte manuales de fabricantes de transformadores y motores, y guías de cálculo eléctricas publicadas por asociaciones profesionales.

Resumen de fórmulas clave y declaración normativa

Fórmulas principales (resumen):

Monofásico: I (A) = (kVA × 1000) / V
Monofásico: S (kVA) = (I × V) / 1000
Trifásico: I (A) = (kVA × 1000) / (√3 × V)
Trifásico: S (kVA) = (√3 × V × I) / 1000
Si parte de potencia activa (kW): kVA = kW / PF; y entonces utilizar las fórmulas anteriores.

Esta guía proporciona herramientas prácticas para conversiones y dimensionamientos básicos. Para proyectos certificados, valide siempre los cálculos según normas locales aplicables y revise especificaciones técnicas de equipos.
