Calculadora de conversión de VA a Watts y viceversa rápida

Calculadora rápida para convertir entre voltamperios (VA) y vatios (W) con precisión técnica certificada normativa.

Aplicaciones industriales, eléctricas y de informática requieren conversiones rápidas entre potencia aparente y activa precisas.

Fundamentos eléctricos: potencia aparente, activa y reactiva

En sistemas eléctricos de corriente alterna (CA) se definen tres magnitudes fundamentales:

• Potencia aparente (S), medida en voltamperios (VA).
• Potencia activa o real (P), medida en vatios (W).
• Potencia reactiva (Q), medida en voltamperios reactivos (VAR).

Relaciones algebraicas básicas

Descripción de variables y valores típicos

• V: tensión eficaz en voltios (V). Valores típicos: 120 V, 230 V, 400 V (industria europea).
• I: corriente eficaz en amperios (A).
• S: potencia aparente en voltamperios (VA). Ejemplo: transformadores se especifican en kVA.
• P: potencia activa en vatios (W). Representa trabajo real consumido/entregado.
• Q: potencia reactiva en VAR. Afecta calidad de la energía y dimensionamiento.
• cos φ: factor de potencia (pf), adimensional, intervalo típico: 0,6 − 1,0; cargas resistivas pf ≈ 1, motores pf ≈ 0,7−0,95 (según carga).

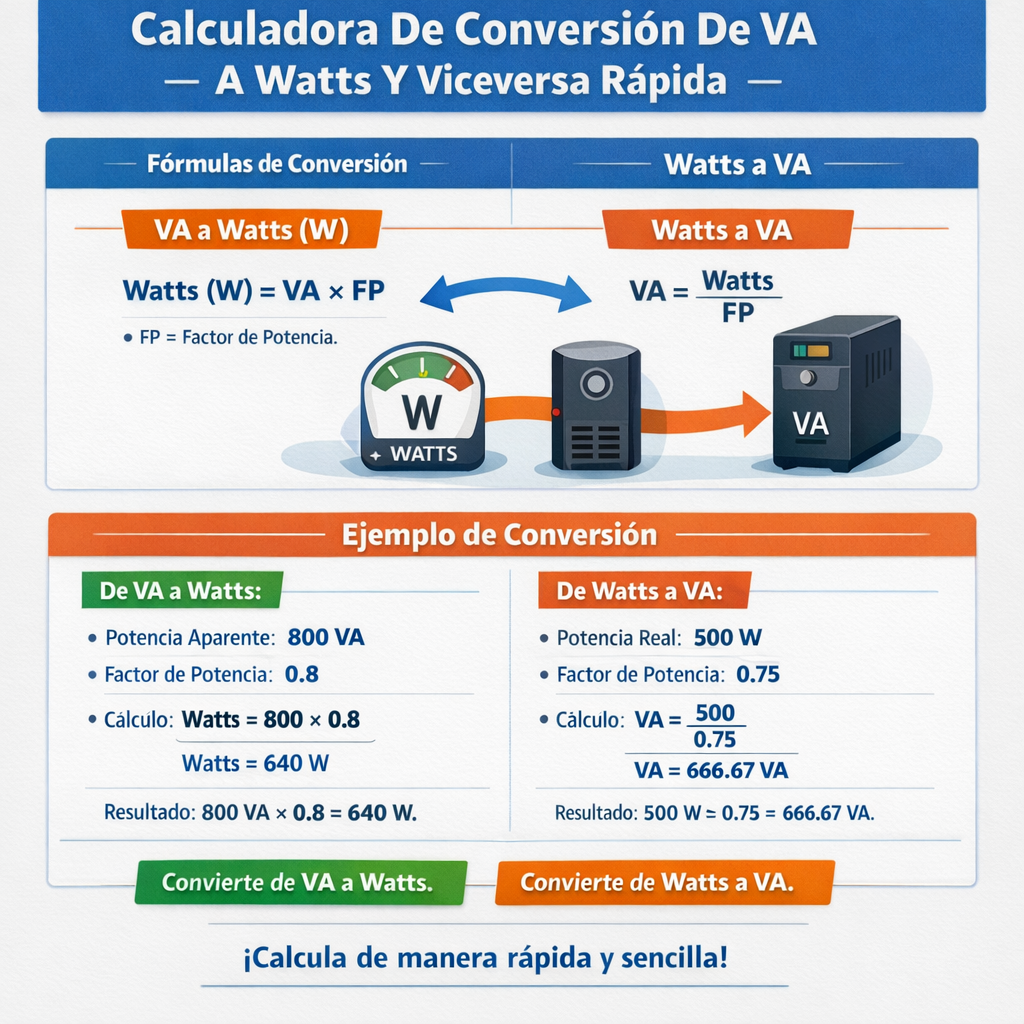

Conversión técnica: fórmulas directas y reversas

De VA a Watts

Donde:

• P es potencia activa (W).
• S es potencia aparente (VA).
• cos φ es el factor de potencia (adimensional).

De Watts a VA

Si cos φ = 0 (caso teórico), la conversión no es posible; en aplicaciones reales cos φ nunca es exactamente cero.

Corriente derivada de S o P

Tablas de referencia rápida: factores de potencia por tipo de carga

Tabla extensiva: conversión VA a Watts según varios factores de potencia

Tabla práctica con valores frecuentes de S y sus equivalencias en P para distintos cos φ.

Errores de medición y consideraciones prácticas

Instrumentos y exactitud

• Usar medidores de potencia true-RMS y contadores de energía calibrados para cargas no sinusoidales.
• Clamps y pinzas deben estar certificados con trazabilidad a un laboratorio nacional.
• Precisiones típicas: medidor de potencia portátil clase ±0,5% o ±1% según el equipo.

Armonicos y su efecto

Presencia de armónicos altera las relaciones entre S, P y Q. Para cargas no sinusoidales se recomienda aplicar definiciones IEEE 1459.

Implementación de una calculadora rápida y robusta

Entradas y validaciones

1. Entradas mínimas: magnitud (VA o W), unidad, factor de potencia (cos φ) o tipo de carga (para valor por defecto).
2. Validaciones: cos φ ∈ (0,1]; VA o W > 0; para sistemas trifásicos incluir selección 1Φ/3Φ y tensión.
3. Permitir selección de unidades (W, kW, VA, kVA) y manejo automático de prefijos.

Algoritmo básico

1. Si la entrada es S (VA) y se requiere P: calcular P = S × cos φ.
2. Si la entrada es P (W) y se requiere S: calcular S = P / cos φ.
3. Si es trifásico y se requiere corriente: I = S / (√3 × V_line); si la entrada es P: sustituir S = P / cos φ.
4. Controlar redondeos y mostrar cifras significativas según incertidumbre del dato.

Ejemplos reales con desarrollo completo

Ejemplo 1 — Conversión monofásica: VA a W

Planteamiento: Un transformador comercial está etiquetado como 5000 VA. El sistema alimenta cargas mixtas con un factor de potencia promedio cos φ = 0,85. Calcular la potencia activa disponible (W) y la corriente en un sistema monofásico a 230 V.

1) Cálculo de potencia activa:

2) Cálculo de la corriente (monofásico):

Si se utiliza P y cos φ: I = P / (V × cos φ) = 4250 / (230 × 0,85) = 21,739130... A (coincide con S/V)

3) Interpretación y redondeo:

• Potencia activa entregable: 4,25 kW (redondeo a dos decimales: 4250 W).
• Corriente máxima soportada: ≈ 21,74 A. Seleccionar protección y conductores con margen térmico.

Ejemplo 2 — Conversión trifásica: W a VA y corriente de línea

Planteamiento: Un motor trifásico tiene placa con P = 10 kW y cos φ = 0,88. Sistema a 400 V línea a línea (50 Hz). Calcular S (kVA) y la corriente de línea I_line.

1) Calcular potencia aparente S:

S ≈ 11,364 kVA (si se expresa con tres cifras significativas)

2) Calcular corriente de línea en trifásico equilibrado:

Comprobación usando P directamente:

I_line = P / (√3 × V_line × cos φ) = 10000 / (1.73205 × 400 × 0.88) ≈ 16.4 A

3) Observaciones prácticas:

• Seleccionar interruptor y cableado con margen de sobrecorriente: por ejemplo, elegir conductor y protección para 1.25×I_line según normativa local.
• La potencia aparente es la que determina la dimensionamiento del transformador y del interruptor.

Tolerancias, redondeo y buenas prácticas de cálculo

• Presentar resultados con cifras significativas coherentes con la incertidumbre de los datos de entrada (habitualmente 2–3 cifras significativas).
• Para dimensionamiento de equipos, aplicar factores de seguridad: 1.15–1.25 según normativa y tipo de carga.
• Considerar condiciones de arranque (motores) donde corriente de arranque puede multiplicar la corriente nominal.

Impacto del factor de potencia y corrección

Un bajo factor de potencia aumenta la corriente para una misma potencia activa y, por tanto, incrementa pérdidas en líneas y parking en transformadores. La corrección mediante bancos de condensadores reduce Q y eleva cos φ, disminuyendo S para una misma P.

Efectos y medidas correctoras

1. Instalar bancos de condensadores (fijos o automáticos) para cargas inductivas.
2. Usar filtros activos para cargas con armónicos y corrección del factor de potencia.
3. Monitorizar continuidad y verificar que no se produzcan sobrecompensaciones (pf > 1 localmente).

Aspectos normativos y bibliografía técnica

Al diseñar y verificar conversiones y dimensionamientos, consulte las normas y documentos técnicos que estandarizan definiciones, medición y prácticas:

• IEEE Std 1459-2010 — Definitions for the Measurement of Electric Power Quantities Under Sinusoidal, Nonsinusoidal, Balanced, Or Unbalanced Conditions. Más información: https://standards.ieee.org/standard/1459-2010.html
• IEC (International Electrotechnical Commission) — normativa y publicaciones relacionadas con calidad de la energía y medición: https://www.iec.ch/
• Reglamento Electrotécnico para Baja Tensión (REBT) — España (aplicable para instalaciones en España): https://www.boe.es
• CENELEC / EN — Normas europeas para instalaciones y compatibilidad electromagnética: https://www.cenelec.eu/
• Documentación técnica de laboratorios nacionales sobre calibración y metrología eléctrica: NIST (Estados Unidos) https://www.nist.gov/

Resumen operativo para uso en calculadoras rápidas

• Entrada: indicar si la magnitud es S (VA) o P (W) y el factor de potencia cos φ (o elegir tipo de carga para valor por defecto).
• Aplicar fórmulas P = S × cos φ o S = P / cos φ.
• Para corriente monofásica usar I = S / V; para trifásico I = S / (√3 × V_line).
• Redondear y mostrar unidades claras; añadir notas sobre incertidumbre y condiciones de arranque.

Recursos útiles y lectura adicional

• Guías de fabricantes de medidores de potencia y calibración (ej., Fluke, Siemens).
• Documentos técnicos sobre factor de potencia y corrección de bancos: publicaciones de utilities y universidades técnicas.
• Normas citadas en la sección anterior para definiciones en presencia de armónicos y sistemas no sinusoidales.

Preguntas frecuentes técnicas

¿Por qué VA y W difieren?

Porque VA representa magnitud vectorial resultado de V × I sin descomponer en componente activa y reactiva; W es la componente activa que realiza trabajo.

¿Qué valor de cos φ debo usar si no lo conozco con exactitud?

Utilice valores típicos por tipo de carga (ver tabla). Para dimensionamiento crítico, medir in situ o solicitar datos al fabricante.

¿Cómo afecta la no linealidad de la carga?

Las cargas no lineales generan armónicos; para tales casos, las relaciones simples no son suficientes y se deben emplear definiciones y mediciones conforme a IEEE 1459 y equipos true-RMS.

Checklist para validar resultados de conversión

1. Comprobar unidad de entrada y salida (W vs VA, kW vs kVA).
2. Verificar cos φ: signo (lagging/leading) y rango válido.
3. Reconcilir con mediciones físicas: comparar con medidor de potencia.
4. Evaluar impacto en protecciones, conductores y transformadores con margen de seguridad.

Notas finales sobre precisión y buenas prácticas

Una calculadora de conversión entre VA y W es herramienta esencial para ingenieros eléctricos, técnicos de mantenimiento y responsables de instalaciones. Su fiabilidad depende de la calidad de los datos de entrada (especialmente del factor de potencia) y de la consideración de fenómenos reales como armónicos, desbalance y condiciones de arranque.

Emplee siempre definiciones normalizadas para medición y valide resultados con instrumentos calibrados y normativa aplicable.
