La conversión entre MCM y mm² es clave en proyectos eléctricos regulados por IEC y NEMA.
Permite seleccionar calibres adecuados para cables, garantizando eficiencia, seguridad y cumplimiento de normativas internacionales.
Este artículo detalla fórmulas, tablas y ejemplos prácticos de conversión entre MCM y milímetros cuadrados.
Conversor de Conductores
Tabla Completa de Conversión de MCM a mm² – Valores Comunes según IEC y NEMA
La siguiente tabla ofrece una conversión detallada de los valores más utilizados de MCM a milímetros cuadrados, cubriendo desde calibres pequeños hasta los más grandes en aplicaciones industriales. Esta tabla es útil tanto en entornos de diseño eléctrico como en mantenimiento y verificación.
| MCM (kcmil) | Área (mm²) | Equivalente AWG | Aplicación Típica | Estándar (IEC/NEMA) |
|---|---|---|---|---|
| 14 | 7.11 | 6 AWG | Circuitos de fuerza pequeños | NEMA |
| 33.6 | 17.0 | 4 AWG | Alimentación general residencial | NEMA/IEC |
| 66.4 | 33.6 | 2 AWG | Motores industriales | NEMA/IEC |
| 100 | 50.7 | 1/0 AWG | Subestaciones, redes comerciales | NEMA |
| 133.1 | 67.5 | 2/0 AWG | Suministro de alta corriente | NEMA/IEC |
| 167.8 | 85.0 | 3/0 AWG | Paneles de distribución | NEMA/IEC |
| 211.6 | 107.0 | 4/0 AWG | Entrada principal de servicios | NEMA/IEC |
| 250 | 126.7 | — | Trafos, distribución secundaria | IEC |
| 300 | 152.1 | — | Conductores principales industriales | IEC/NEMA |
| 350 | 177.5 | — | Alta potencia en motores y máquinas | IEC |
| 400 | 202.8 | — | Subestaciones o transformadores | IEC/NEMA |
| 500 | 253.4 | — | Industria pesada, fundiciones | IEC |
| 600 | 304.1 | — | Centrales eléctricas, minería | IEC |
| 750 | 380.2 | — | HVAC industriales, grandes motores | IEC |
| 1000 | 507.0 | — | Alimentadores principales | IEC/NEMA |
| 1250 | 633.8 | — | Trenes eléctricos, energía crítica | IEC |
| 1500 | 760.5 | — | Centros de datos, hospitales | IEC/NEMA |
| 2000 | 1014.0 | — | Sistemas redundantes de energía | IEC |
Nota: En la práctica, los valores de MCM superiores a 500 son típicos en instalaciones industriales o infraestructuras críticas.
Fuente técnica recomendada: IEC 60228 – Conductores de cables eléctricos.
Fórmulas para Convertir MCM a mm² y viceversa
La relación matemática entre MCM y mm² es precisa, y entenderla permite ajustar cálculos eléctricos o automatizar conversiones en software de ingeniería.
Conversión de MCM a mm²:
Donde:
- Amm2: Área en milímetros cuadrados.
- MCM: Mil circular mils (1 MCM = 1000 circular mils).
- π: Constante pi (≈ 3.1416).
- El divisor 4×106 corresponde a la conversión de mils² a mm².
Conversión directa práctica (fórmula simplificada):
Esta fórmula es ampliamente utilizada en ingeniería eléctrica por su rapidez y precisión aceptable en diseño.
Conversión de mm² a MCM:
Variables Explicadas
- MCM (Mil Circular Mils): Unidad de área de sección transversal usada en EE. UU., basada en un conductor con un diámetro de 1 mil (1/1000 pulgada). Común en normativas NEMA y NEC.
- mm²: Unidad de sección transversal usada en países que adoptan normas IEC. Es una unidad del Sistema Internacional (SI).
- 0.5067: Factor de conversión promedio entre MCM y mm², derivado geométricamente.
- π: La constante pi se usa al calcular el área circular del conductor.
Normativas IEC y NEMA Relevantes
IEC – International Electrotechnical Commission
La norma principal relacionada con las secciones de conductores es:
- IEC 60228: Conductores de cables aislados. Define clases de conductores y secciones normalizadas en mm².
NEMA – National Electrical Manufacturers Association
- NEMA WC 70 / ICEA S-95-658: Estandariza los tamaños de conductores en MCM para cables de baja tensión.
- NFPA 70 (NEC): Utiliza ampliamente MCM para determinar la capacidad de corriente en instalaciones eléctricas en EE. UU.
Casos de Aplicación Reales con Desarrollo Detallado
Caso 1: Selección de cable para alimentación principal en planta industrial
Requerimiento:
Un ingeniero eléctrico necesita alimentar un tablero de distribución con una corriente nominal de 350 A, a 480 V trifásico. De acuerdo con cálculos térmicos y caída de tensión, se requiere una sección mínima de 150 mm². El proveedor local solo dispone de conductores etiquetados en MCM.
Solución:
- Convertir los 150 mm² a MCM:
- Buscar en tabla el valor inmediato superior:
- Verificación:
- Capacidad de corriente según IEC 60364-5-52: 300 MCM soporta entre 330-370 A dependiendo del tipo de aislamiento.
- Norma NEMA también valida 300 MCM para hasta 350 A en condiciones estándar.
Resultado: Se selecciona conductor de 300 MCM, cumpliendo IEC y NEMA.
Caso 2: Proyecto ferroviario con normativa IEC – conversión inversa
Requerimiento:
Un sistema ferroviario requiere cables de potencia de 1000 MCM para alimentación redundante de convertidores. El equipo de ingeniería trabaja con especificaciones IEC en mm².
Solución:
- Convertir MCM a mm²:
- Validar contra IEC 60228:
- El tamaño más próximo estandarizado es 500 mm², permitido en clase 2 (conductor sólido) o clase 5 (flexible).
- Si se requiere precisión, puede optarse por conductor de 500 mm² IEC si tolerancia térmica lo permite.
Resultado: Conductor IEC de 500 mm² sustituye a 1000 MCM, validado por cálculos térmicos IEC.
Listado de Equivalencias Estándar IEC – NEMA
| Sección IEC (mm²) | Aproximado MCM | Clase de conductor IEC | Tipo de instalación común |
|---|---|---|---|
| 1.5 | 3 | Clase 1, 2 | Iluminación |
| 2.5 | 5 | Clase 1, 2 | Tomas y pequeños motores |
| 10 | 20 | Clase 2, 5 | HVAC doméstico |
| 35 | 70 | Clase 2, 5 | Bombeo industrial |
| 70 | 140 | Clase 2, 5 | UPS industriales |
| 95 | 188 | Clase 5 | Generadores |
| 150 | 296 | Clase 2, 5 | Alimentadores trifásicos |
| 240 | 474 | Clase 2 | Transformadores |
| 300 | 592 | Clase 2 | Redes ferroviarias |
| 500 | 988 | Clase 2 | Subestaciones |
Factores de Conversión en el Diseño de Instalaciones Eléctricas
La correcta conversión entre MCM y mm² no solo es útil desde una perspectiva dimensional, sino que impacta directamente en aspectos críticos de ingeniería eléctrica como:
1. Capacidad de corriente (ampacidad)
Cada calibre de conductor tiene una capacidad de corriente máxima permisible, dependiendo de:
- Temperatura ambiente (20°C, 30°C, 40°C)
- Tipo de aislamiento (PVC, XLPE, EPR)
- Tipo de instalación (enterrado, bandeja, ducto, aire libre)
Ejemplo técnico de IEC 60364-5-52:
| Sección IEC (mm²) | Capacidad (A) en aire (PVC) | Capacidad (A) enterrado (PVC) |
|---|---|---|
| 50 | 150 | 180 |
| 95 | 230 | 260 |
| 150 | 295 | 325 |
| 300 | 420 | 470 |
Nota técnica: El valor en amperios varía hasta ±25% según el tipo de aislamiento. Es esencial hacer la conversión MCM → mm² → corriente admisible, especialmente al migrar proyectos de normas NEMA a IEC.
Consideraciones sobre caída de tensión
La caída de tensión máxima permitida por norma debe mantenerse generalmente dentro de:
- 3% para alumbrado
- 5% para fuerza o motores
Fórmula básica (IEC y NEC):

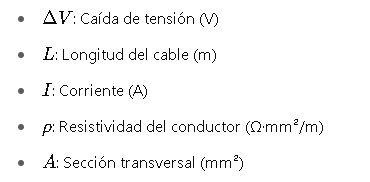

Donde:
Observación: La conversión correcta entre MCM y mm² evita errores en la variable AAA, crucial para garantizar una caída de tensión aceptable.
Comparativa técnica: ¿MCM o mm²?
| Criterio | MCM (kcmil) | mm² (IEC) |
|---|---|---|
| Normativa | NEMA / NEC (EE. UU., Canadá) | IEC (Europa, Latinoamérica, Asia, África) |
| Unidad | 1 MCM = 1000 mils² | SI: 1 mm² estándar universal |
| Base geométrica | Área basada en diámetro | Área directa (simplificada) |
| Facilidad de cálculo | Requiere conversión a mm² o tabla | Directo en cálculos normativos |
| Disponibilidad | EE. UU., cableado industrial pesado | Global, incluso en sistemas NEMA/UL |
| Precisión en diseño térmico | Media (requiere tablas cruzadas) | Alta (normas IEC actualizadas) |
| Soporte en software eléctrico | Común en ETAP, SKM, AutoCAD Electrical | Totalmente soportado por todos |
Recomendación práctica: Aunque ambos sistemas son funcionales, adoptar mm² facilita diseño internacional y armonización normativa.
Enlaces Externos de Autoridad y Normativa
Estos documentos son clave para validación técnica:
- IEC 60228: Conductores de cables
- IEC 60364-5-52: Instalaciones eléctricas de baja tensión
- NEMA WC 70 – ICEA S-95-658
- NFPA 70 – National Electrical Code (NEC)
- IEEE 835: Standard Power Cable Ampacities
Consejos de implementación en proyectos eléctricos
Para ingenieros:
- Siempre referencie las normas locales en el país de instalación.
- Use software que permita trabajar con ambos sistemas (ETAP, PowerFactory, Dialux).
- Documente cada conversión con justificación normativa.
Para técnicos eléctricos:
- Si se recibe un plano en MCM y el proyecto usa IEC, convierta los valores.
- Verifique los catálogos de fabricantes: muchos ya indican ambos valores.
Para compradores y especificadores:
- Compare precios por mm² y MCM para evitar sobrecostos.
- Consulte disponibilidad en el mercado local: muchas veces es más fácil obtener cable IEC.
Preguntas Frecuentes (FAQ)
¿Qué tan precisa es la fórmula de 0.5067?
Muy precisa para la mayoría de aplicaciones. El factor exacto es:
¿Cuál sistema debo usar para un proyecto internacional?
Recomendamos usar mm² basado en IEC, salvo que el cliente o proveedor exija MCM (proyectos en EE. UU. principalmente).
¿Qué hacer si tengo un valor intermedio?
Usar interpolación entre dos valores o redondear hacia el inmediato superior para garantizar seguridad térmica.
Resumen técnico final
Una calculadora de conversión de MCM a mm² es indispensable para el diseño, validación y migración de sistemas eléctricos bajo normativas internacionales. A través de tablas extensas, fórmulas precisas y ejemplos reales, se logra una aplicación profesional y normativa, reduciendo errores y mejorando la eficiencia.
Conocer y aplicar esta conversión facilita la compatibilidad entre sistemas NEMA y IEC, fomenta la interoperabilidad y optimiza el uso de recursos en proyectos eléctricos de todos los tamaños.
