Calculadora de centroide de figuras compuestas planas: guía técnica para calcular rápida y correctamente.
El artículo muestra fórmulas completas, tablas responsivas, ejemplos resueltos y referencias normativas aplicables.
Calculadora de centroide de figuras compuestas planas (fácil)

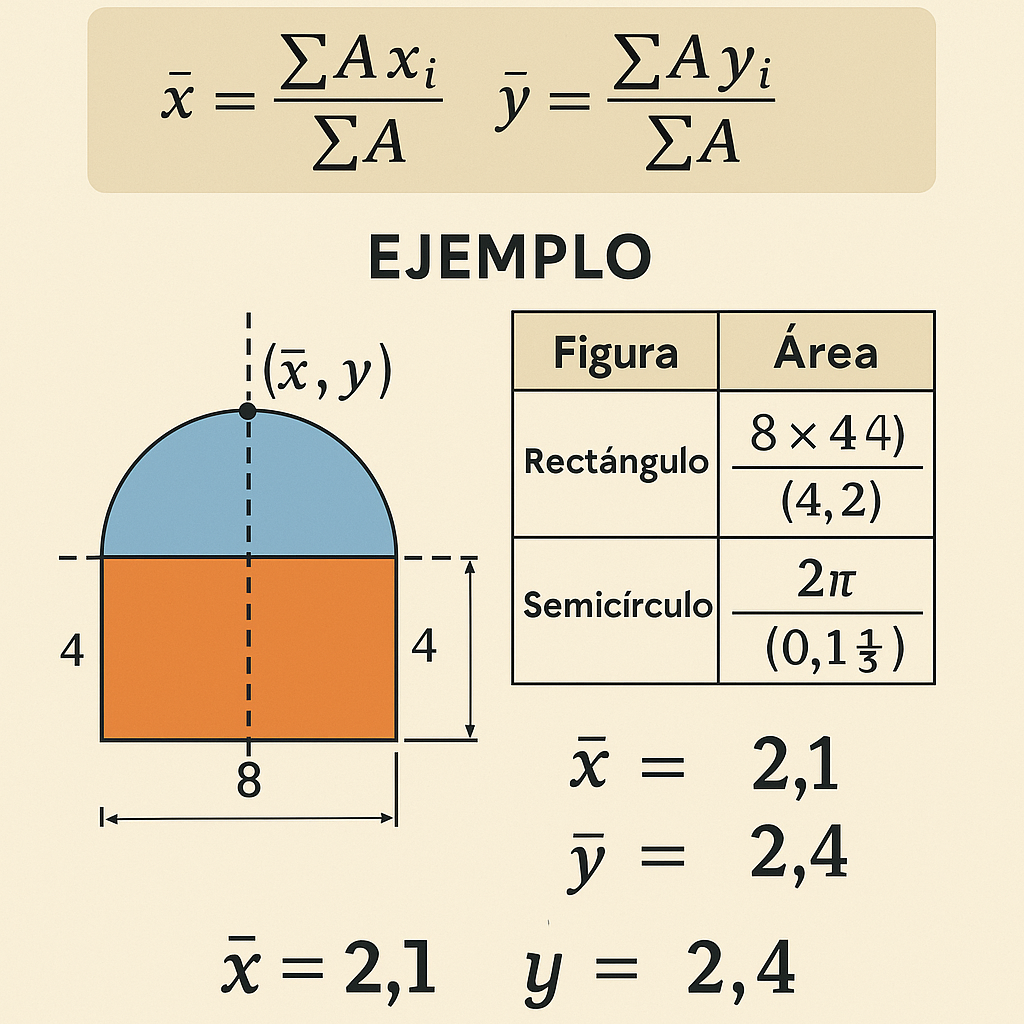

Calcula el centroide (x̄, ȳ) y el área total de un conjunto de hasta 3 figuras planas simples (rectángulo, triángulo rectángulo, círculo) con referencia en un origen cartesiano. Útil en diseño estructural, placas y análisis geométrico.
• Área triángulo rectángulo: A = (b · h) / 2.
• Área círculo: A = π · r².
• Centroide rectángulo (referencia esquina inferior izquierda): x = x0 + b/2, y = y0 + h/2.
• Centroide triángulo rectángulo (desde la esquina recta): x = x0 + b/3, y = y0 + h/3.
• Centroide círculo: (x0, y0) es el centro.
• Centroide compuesto: x̄ = Σ(Ai·xi) / ΣAi ; ȳ = Σ(Ai·yi) / ΣAi.
Variables: b=base, h=altura, r=radio, (x0,y0)=coordenadas de referencia de cada figura, Ai=área de la i-ésima figura, (xi,yi)=centroide de la i-ésima figura.
Tabla de valores típicos / referencias
| Elemento | Dimensiones típicas (mm) | Uso habitual |
|---|---|---|
| Placa de acero | 1000 × 2000 | Chapas en estructuras |
| Baldosa cerámica | 300 × 300 | Revestimientos |
| Tubo circular (sección) | Ø100 - Ø300 | Perfiles |
| Pieza triangular (soporte) | 100 × 100 | Refuerzos |
Preguntas frecuentes
Definición y alcance del cálculo de centroides en figuras compuestas
El centroide es el punto equivalente de masa para áreas planas de material homogéneo. Se usa para diseño estructural, mecánico y geométrico.
En figuras compuestas se obtiene por suma ponderada de áreas simples y sus centroides individuales respecto a ejes de referencia.
Fundamento teórico y supuestos
Supuestos: material homogéneo, espesor constante (o considerar espesor en área equivalente), sistema bidimensional y ejes cartesianos ortogonales.
El cálculo ignora efectos tridimensionales y distribuciones no uniformes de densidad salvo que se conviertan a áreas equivalentes.
Fórmulas fundamentales para centroide de figuras compuestas
A continuación se presentan todas las fórmulas necesarias para la determinación del centroide plano de figuras compuestas usando principios de suma de momentos de área.
Coordenadas del centroide (X̄, Ȳ)
La coordenada X̄ respecto al eje y de referencia se obtiene por: X̄ = (Σ Ai xi) / (Σ Ai).
La coordenada Ȳ respecto al eje x de referencia se obtiene por: Ȳ = (Σ Ai yi) / (Σ Ai).
Descripción de variables
Ai = área de la i-ésima subfigura (unidades de longitud^2).
xi = coordenada x del centroide de la i-ésima subfigura respecto al origen elegido.
yi = coordenada y del centroide de la i-ésima subfigura respecto al origen elegido.
Σ Ai = suma algebraica de áreas; áreas de huecos o recortes se consideran negativas.
Áreas y centroides de formas básicas (fórmulas necesarias)
Rectángulo: A = b·h; centroides: x = b/2 desde un borde, y = h/2 desde otro.
Triángulo (base b, altura h): A = (b·h)/2; centroides desde la base: x = b/3 desde vértice, y = h/3 desde base según orientación.
Semicírculo (radio r): A = (π·r^2)/2; centroide desde base recta a lo largo de eje de simetría: y = 4r/(3π).
Círculo completo (radio r): A = π·r^2; centroide en el centro del círculo.
Trapecio con bases b1 y b2 y altura h: A = (b1 + b2)·h/2; centroides tabulados según simetría o mediante descomposición.
Combinación de áreas: suma y resta
Cuando una figura compuesta contiene recortes, trate las áreas del material como positivas y las del recorte como negativas en Σ Ai y Σ Ai·xi, Σ Ai·yi.
Al cambiar el origen, traslade las coordenadas de centroides de cada subfigura con transformaciones de traslación si es necesario.
Implementación práctica: tablas de valores frecuentes (responsivas)
A continuación tablas con áreas y centroides típicos de formas básicas y valores numéricos para uso directo en cálculos manuales o para alimentar una calculadora.
| Figura | Parámetros | Área A | Coordenada centroidal x | Coordenada centroidal y | Notas |
|---|---|---|---|---|---|
| Rectángulo | b, h | b·h | b/2 desde lateral | h/2 desde base | Usar orientación consistente |
| Triángulo (vértice arriba) | b, h | (b·h)/2 | b/3 desde vértice lateral | h/3 desde base | Área negativa si es hueco |
| Círculo | r | π·r² | 0 (centro) | 0 (centro) | Simetría completa |
| Semicírculo (base horizontal) | r | ½·π·r² | 0 (eje de simetría) | 4r/(3π) desde base | Orientación: distancia medida desde la recta base |
| Trapecio | b1, b2, h | (b1+b2)·h/2 | Expresión dependiendo de origen | Altura medida desde la base | Puede descomponerse en rectángulo+triángulo |
Tabla adicional: valores numéricos para radios y dimensiones habituales.
| Elemento | Dimensiones ejemplo | Área | Centroid x | Centroid y |
|---|---|---|---|---|
| Rectángulo A | b=200 mm, h=50 mm | 10000 mm² | 100 mm | 25 mm |
| Triángulo B | b=200 mm, h=50 mm | 5000 mm² | 66.67 mm (desde vértice) | 16.67 mm |
| Semicírculo C | r=50 mm | 3926.99 mm² | 0 | 21.22 mm |
Estilos para tablas responsivas y accesibilidad
Las tablas deben ser fluidas: contenedor horizontal con desplazamiento en pantallas pequeñas, encabezados fijos y celdas con padding y contraste adecuado.
Usar roles ARIA y descripciones en elementos de tabla para accesibilidad; evitar contenido oculto y mantener texto legible a escala.
Fórmulas presentadas en formato visual (solo estructuras y operadores)
Fórmulas básicas de suma de momentos de área y centroides mostradas con operadores aritméticos habituales y paréntesis para claridad.
X̄ = (A1·x1 + A2·x2 + A3·x3 + ... + An·xn) / (A1 + A2 + ... + An)
Ȳ = (A1·y1 + A2·y2 + A3·y3 + ... + An·yn) / (A1 + A2 + ... + An)
Para un recorte: Ai debe sumarse como negativo en numerador y denominador.
Rectángulo: A = b·h ; centroides: x = b/2 ; y = h/2
Triángulo: A = (b·h)/2 ; centroides: desde base y vértice según orientación: x = b/3, y = h/3
Círculo: A = π·r² ; centroides: x = 0 ; y = 0 (centro)
Semicírculo: A = 0.5·π·r² ; centroides: y = 4·r / (3·π) desde la base recta
Trapecio: A = (b1 + b2)·h / 2 ; centroides según descomposición en figuras sencillas
Procedimiento paso a paso para usar la calculadora de centroide
- Elegir un sistema de coordenadas y origen claro; marcar ejes positivos.
- Descomponer la figura compuesta en subfiguras básicas conocidas.
- Calcular el área Ai para cada subfigura; asignar signo negativo a los huecos.
- Determinar las coordenadas (xi, yi) del centroide de cada subfigura respecto al mismo origen.
- Calcular Σ Ai, Σ Ai·xi y Σ Ai·yi.
- Aplicar X̄ = Σ Ai·xi / Σ Ai y Ȳ = Σ Ai·yi / Σ Ai.
- Verificar resultados mediante simetría o comprobaciones alternativas (p. ej., teorema de momentos).
Consejos prácticos: redondear áreas y centroides con precisión adecuada, usar unidades consistentes y documentar origen y orientación.
Ejemplo 1: Viga compuesta con recorte triangular (desarrollo completo)
Planteamiento: sección compuesta por un rectángulo de 200 mm × 50 mm con un triángulo recortado en la parte superior de base 80 mm y altura 30 mm centrado.
Objetivo: determinar el centroide de la sección completa respecto a la base inferior del rectángulo y eje central vertical.
Datos y descomposición
Rectángulo R: b = 200 mm, h = 50 mm → AR = 200·50 = 10000 mm²; centroide XR = 100 mm, YR = 25 mm.
Triángulo T (hueco): b = 80 mm, h = 30 mm → AT = (80·30)/2 = 1200 mm²; centroide XT = 100 mm (centrado), YT = 50 + (30/3) = 60 mm desde la base inferior.
Cálculo de centroides
Asignar AT como negativo: ΣA = AR - AT = 10000 - 1200 = 8800 mm².
ΣA·x = AR·XR - AT·XT = 10000·100 - 1200·100 = (1000000 - 120000) = 880000 mm³.
X̄ = ΣA·x / ΣA = 880000 / 8800 = 100 mm (simetría confirma resultado).
ΣA·y = AR·YR - AT·YT = 10000·25 - 1200·60 = 250000 - 72000 = 178000 mm³.
Ȳ = 178000 / 8800 = 20.2273 mm.
Interpretación del resultado
El centroide se desplaza hacia abajo respecto al rectángulo original por la eliminación del material en la parte superior: X̄ = 100 mm, Ȳ ≈ 20.23 mm.
Verificación: si el triángulo no estuviera centrado en x, X̄ cambiaría; semántica de signos se mantiene.
Ejemplo 2: Placa con semicírculo y rectángulo unidos (desarrollo completo)
Planteamiento: una placa compuesta por un rectángulo de 300 mm de ancho por 100 mm de alto, con un semicírculo de radio 50 mm unido centrado en la parte superior, encima del rectángulo.
Objetivo: hallar el centroide de la figura compuesta respecto a la base inferior del rectángulo y eje vertical central.
Datos y descomposición
Rectángulo R: b = 300 mm, h = 100 mm → AR = 300·100 = 30000 mm²; centroide XR = 150 mm, YR = 50 mm.
Semicírculo S: r = 50 mm → AS = 0.5·π·50² = 0.5·π·2500 ≈ 3926.99 mm²; centroide YS medida desde la recta base del semicírculo hacia su centro: y_s_rel = 4·r/(3·π) ≈ 4·50/(3·π) ≈ 21.22 mm.
Distancia desde la base inferior del rectángulo hasta la base recta del semicírculo = 100 mm. Por tanto YS desde la base inferior = 100 + y_s_rel ≈ 121.22 mm. XS = 150 mm (centrado).
Cálculo de centroides
ΣA = AR + AS = 30000 + 3926.99 = 33926.99 mm².
ΣA·x = AR·XR + AS·XS = 30000·150 + 3926.99·150 = (4500000 + 589048.5) = 5089048.5 mm³.
X̄ = ΣA·x / ΣA = 5089048.5 / 33926.99 = 150 mm (simetría confirma centro en x).
ΣA·y = AR·YR + AS·YS = 30000·50 + 3926.99·121.22 = 1500000 + 475998.6 = 1975998.6 mm³.
Ȳ = 1975998.6 / 33926.99 ≈ 58.27 mm.
Interpretación del resultado
La adición del semicírculo en la parte superior desplaza el centroide hacia arriba desde 50 mm a aproximadamente 58.27 mm.
Resultado coherente con proporción de áreas; comprobar con software CAD para validación geométrica si fuera necesario.
Verificación y buenas prácticas de cálculo
Siempre validar resultados mediante simetrías, subdivisión alternativa o cálculo numérico por integración si la forma es compleja.
Documentar cada subfigura, unidades, origen y signos aplicados a áreas; usar tolerancias apropiadas para redondeo en diseño.
Normativa y referencias de autoridad
Normas y documentos técnicos que regulan y orientan cálculos de secciones y centroides en ingeniería:
- Organización Internacional de Normalización (ISO) — normas relacionadas con dibujos técnicos y tolerancias dimensionales.
- EUROCODES — normas europeas para diseño estructural que emplean propiedades geométricas de secciones.
- ASCE Library — publicaciones técnicas sobre mecánica y diseño estructural.
- American Institute of Steel Construction (AISC) — manuales sobre secciones y propiedades geométricas.
Referencias de consulta y comprobación de fórmulas: textos clásicos de resistencia de materiales y mecánica de materiales (Roark, Gere, Beer & Johnston).
Extensiones y casos avanzados
Cálculo de centroides con espesores variables: convertir a área equivalente multiplicando por espesor local o integrando la función de espesor sobre la superficie planificada.
Centroide de láminas compuestas con densidades distintas: usar momenta de área ponderadas por densidad superficial σ (Ai·σi) en lugar de Ai.
Uso en análisis estructural: el centroide es punto de aplicación de resultantes de cargas distribuidas y referencia para momentos de inercia.
Métodos numéricos y software
Para formas arbitrarias sin descomposición sencilla, use métodos de integración numérica, malla de elementos 2D o CAD para obtener áreas y centroides con alta precisión.
Herramientas recomendadas: software CAD (AutoCAD, SolidWorks), FEM preprocesadores y bibliotecas de cálculo geométrico en Python (shapely, numpy).
Checklist para diseñadores e ingenieros
- Comprobar consistencia de unidades (mm, m, in) en todo el cálculo.
- Definir origen y orientación antes de descomponer la figura.
- Marcar áreas de recorte como negativas.
- Redondear solo al final; mantener precisión intermedia suficiente.
- Verificar mediante simetría o cálculo alternativo.
- Documentar procedimiento y fuentes de datos.
Recursos adicionales y enlaces útiles
Tutoriales y tablas extendidas en sitios educativos: universidades con laboratorios de resistencia de materiales y mecánica aplicada.
- MIT OpenCourseWare — cursos y notas sobre mecánica de materiales.
- NPTEL — lecciones técnicas sobre ingeniería estructural y propiedades geométricas.
- Artículo de referencia sobre centro de masa (uso complementario para interpretación física).
Ampliación: casos prácticos complejos y verificaciones
Caso complejo A: sección con múltiples recortes circulares y ranuras. Procedimiento: listar subfiguras, determinar centroides locales, usar signo negativo para recortes y resolver Σ.
Caso complejo B: figura con densidad variable en banda transversal. Procedimiento: modelar densidad σ(y) y realizar integración Σ ∫ σ(y) dA·y / Σ ∫ σ(y) dA o discretizar en tiras y aplicar aproximación de Simpson.
Resumen operativo para implementación de una calculadora
Entrada mínima: lista de subfiguras con tipo, dimensiones, posición relativa y signo (material o hueco); unidad y origen definidos.
Salida mínima: X̄, Ȳ, ΣA, lista de Ai y centroides parciales, informe de verificación con simetrías y errores de redondeo.
Notas finales sobre calidad de cálculo y seguridad
Los resultados deben integrarse en el proceso de diseño con factores de seguridad apropiados y verificación por cálculos terceros cuando la seguridad estructural dependa de ellos.
Mantener trazabilidad de cálculos y versiones; incluir diagramas y referencias en proyectos documentados profesionalmente.
