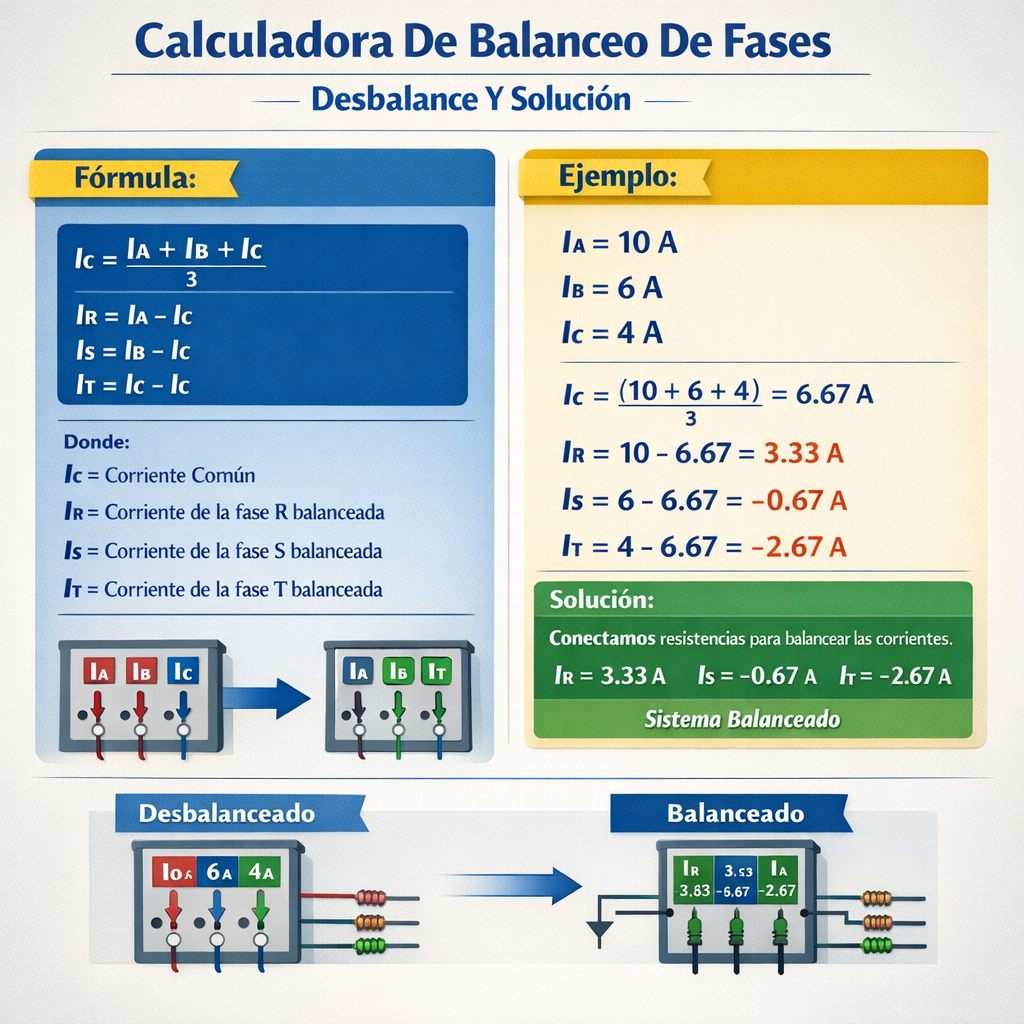

Calculadora de balanceo de fases: % desbalance y solución

Esta guía técnica detalla procedimientos precisos para balanceo de fases en sistemas eléctricos industriales complejos.

Incluye cálculos, ejemplos prácticos, tablas y soluciones para desbalances en redes trifásicas industriales de potencia.

Calculadora de desbalance de fases trifásicas y recomendación básica de balanceo

Tipo de magnitud a evaluar Tensión de línea (V)Corriente de línea (A)

Límite máximo de desbalance permitido (%) 2 % (recomendado motores en tensión)3 %5 %Personalizado

Límite de desbalance usado en el cálculo (%)

Magnitud fase L1 (V o A)

Magnitud fase L2 (V o A)

Magnitud fase L3 (V o A)

Opciones avanzadas

Tipo de sistema trifásico Trifásico 3 hilos (Δ o Y sin neutro)Trifásico 4 hilos (Y con neutro)

Tensión nominal de línea (V)

Potencia trifásica instalada (kW)

Potencia típica de carga monofásica (kW)

Puede subir una foto de la placa de datos o del diagrama unifilar para sugerir valores de cálculo.

📷 Rellenar datos con foto IA

⚡ Más calculadoras eléctricas Reiniciar Copiar Compartir

Introduzca las magnitudes de las tres fases para calcular el porcentaje de desbalance.

🧠 Explicar mi resultado 🔍 Revisar mis datos

Fórmulas utilizadas en el cálculo de desbalance de fases:

• Magnitud promedio de las fases (V o A): promedio = (M1 + M2 + M3) / 3
• Desviación máxima respecto al promedio (V o A): desviación_max = máximo de |Mi − promedio|, para i = 1, 2, 3
• Porcentaje de desbalance (%), definición tipo NEMA: desbalance (%) = (desviación_max / promedio) × 100
• Corriente a redistribuir por fase para balanceo aproximado (solo si se trabaja con corrientes): I_redistribuir (A) ≈ (I_fase_máxima − I_fase_mínima) / 2
• Potencia trifásica a redistribuir asociada al desbalance (si se conoce la tensión de línea): P_redistribuir (kW) ≈ √3 × V_línea (V) × I_redistribuir (A) / 1000

Estas fórmulas son válidas para sistemas trifásicos equilibrados en frecuencia, evaluando únicamente el desbalance en magnitud de tensión o corriente entre fases.

Magnitud evaluada	Aplicación típica	Desbalance máximo recomendado (%)	Referencia orientativa
Tensión de línea	Motores de inducción trifásicos	1–3	NEMA MG-1, IEC 60034
Tensión de línea	Sistemas de distribución en BT	Hasta 3	Práctica de diseño de redes
Corriente de línea	Tableros de distribución con cargas mixtas	5–10	Buena práctica de balanceo de cargas
Corriente de línea	Alimentación de grandes motores	Hasta 10	Recomendación para evitar sobrecalentamiento

Preguntas frecuentes sobre el cálculo de desbalance de fases

¿Qué diferencia hay entre desbalance de tensión y desbalance de corriente?

El desbalance de tensión mide la diferencia relativa entre las tensiones de línea de las tres fases, mientras que el desbalance de corriente evalúa la diferencia entre las corrientes de línea. Un pequeño desbalance de tensión puede producir un desbalance de corriente mucho mayor en motores, por lo que se recomienda controlar principalmente el desbalance de tensión de alimentación.

¿Qué valor de límite de desbalance debo utilizar en la calculadora?

Para motores trifásicos estándar, se recomienda un desbalance de tensión no mayor al 2–3 %. Para desbalance de corrientes en tableros con cargas mixtas, se aceptan normalmente valores de hasta 5–10 %, siempre que las corrientes no superen la capacidad de conductores y protecciones. El límite debe ajustarse a la criticidad de la carga y a la normativa aplicable.

¿Cómo interpreto la recomendación de redistribución de carga?

La calculadora estima la corriente media deseada por fase y determina cuánta corriente debería trasladarse desde la fase más cargada a la menos cargada. Si se indica la tensión de línea y la potencia típica de cada carga monofásica, se sugiere también un número aproximado de cargas a mover entre fases para acercarse al balance.

¿Qué hago si el desbalance calculado supera claramente el límite establecido?

Si el desbalance excede el límite, se recomienda revisar la distribución de cargas monofásicas entre fases, verificar conexiones flojas o contactos defectuosos, medir la caída de tensión a lo largo de los alimentadores y, en el caso de motores críticos, considerar correcciones específicas o alimentaciones dedicadas para reducir el desbalance de tensión.

Fundamentos teóricos del desbalance de fases

En sistemas trifásicos ideales, las tres fases tienen igual magnitud y están desfasadas 120° entre sí. El desbalance ocurre cuando las magnitudes o desplazamientos angulares difieren, generando componentes de secuencia negativa y cero que afectan motores, transformadores y calidad de energía.

Medición y métricas principales

• % Desbalance de tensión (metodología común):
  %V_desbalance = ((V_max - V_min) / V_promedio) * 100
• % Desbalance de corriente:
  %I_desbalance = ((I_max - I_min) / I_promedio) * 100
• Componentes de secuencia (método de Fortescue):

Se definen las tres secuencias mediante las siguientes fórmulas (variables complejas de fase con orden a, b, c):

I1 = (1/3) * (I_a + a * I_b + a² * I_c)

I2 = (1/3) * (I_a + a² * I_b + a * I_c)

Impacto del desbalance en equipos eléctricos

Efectos en motores eléctricos

• Aumento de temperatura por corrientes de secuencia negativa que inducen pares asimétricos.
• Reducción de par y eficiencia, incremento de vibración y riesgo de falla prematura.
• Regla práctica: cada 1% de desbalance de tensión puede aumentar la corriente del motor aproximadamente 5% y reducir vida útil.

Efectos en transformadores y generadores

• Corrientes de secuencia negativa circulan por impedancias no simétricas, causando sobrecalentamiento en cuñas y devanados.
• Desbalance puede provocar saturación parcial y pérdidas adicionales.

Métricas normalizadas y límites aceptables

Referencias y recomendaciones normativas:

• IEC 60034-1: Requisitos de rendimiento para máquinas rotativas (informa sobre tolerancia a desbalance).
• IEEE Std 141 (Red Book): Guía para diseño de sistemas de potencia y efectos del desbalance en motores y sistemas industriales.
• NEMA MG1: Límites prácticos para ensayo y operación de motores eléctricos.
• IEC 61000 (serie): Compatibilidad electromagnética y normas relacionadas con calidad de energía.

En la práctica, valores típicos de referencia para desbalance aceptable:

• %V_desbalance ≤ 1% para motores críticos y procesos sensibles.
• %V_desbalance ≤ 2–3% en distribución general, sujeto a estudio técnico.
• Si %I_desbalance supera 10% es indicador de fallo significativo o conexión errónea.

Cálculo de la secuencia y desbalance: fórmulas y explicación de variables

Presentamos las fórmulas clave con explicación de variables y valores típicos.

1) Componentes de secuencia (Fortescue)

I1 = (1/3) · (I_a + a · I_b + a² · I_c)

I2 = (1/3) · (I_a + a² · I_b + a · I_c)

Variables:

• I_a, I_b, I_c: corrientes de fase, magnitud y ángulo (A, °).
• a: operador complejo rotatorio 120°, a = -1/2 + j·0.866.
• I0: componente de secuencia cero (A).
• I1: componente de secuencia positiva (A).
• I2: componente de secuencia negativa (A).

Valores típicos: I1 >> I2, I0 ≈ 0 en sistemas trifásicos equilibrados sin neutro excitado.

2) Índice de desbalance por secuencia

Variables:

• |I1|: magnitud de la secuencia positiva (A).
• |I2|: magnitud de la secuencia negativa (A).

Valores típicos: < 1–2% en instalaciones bien diseñadas; >5% requiere acción.

3) Desbalance clásico entre máximos y mínimos

Variables:

• I_max: corriente de fase mayor (A).
• I_min: corriente de fase menor (A).
• I_promedio = (I_a + I_b + I_c) / 3 (A).

Valores típicos: Se usa para diagnóstico rápido en campo.

Procedimientos prácticos para la medición y análisis

1. Medición en punto de servicio: usar pinza de corriente true-RMS y analizador de calidad de energía con captura de fases y armónicos.
2. Registrar magnitudes y ángulos de I_a, I_b, I_c y V_a, V_b, V_c durante condiciones operativas representativas (carga mínima, nominal, máxima).
3. Calcular I0, I1, I2 y %Desbalance_seq. Evaluar tendencia temporal y correlación con eventos.
4. Verificar conexiones, orden de fases, y existencia de carga monofásica asimétrica en alimentadores.
5. Diseñar medidas correctivas iterativas: redistribución de cargas, reconexión de devanados, adición de equipos de compensación.

Soluciones técnicas para corregir desbalances

Las soluciones se clasifican según su complejidad y coste:

• Medidas de bajo coste y rápida implementación:
  • Redistribución de cargas monofásicas entre fases.
  • Reordenado de fusibles/terminales para equilibrar corrientes.
• Medidas de inversión media:
  • Instalación de bancos de condensadores trifásicos equilibrados para ajustar factores de potencia; cuidado con resonancias y armónicos.
  • Uso de transformadores con derivaciones (tap changers o reconexión en delta/estrella) para reequilibrio de tensiones.
• Soluciones avanzadas:
  • Balanceadores electrónicos de fase (static phase balancers) y SVC (Static Var Compensators).
  • AIS/Power electronics: convertidores bidireccionales para redistribución activa de energía entre fases.
  • Reingeniería de distribución: separar cargas críticas en alimentadores dedicados.

Consideraciones térmicas y de larga duración

• Realizar cálculos térmicos para motores y transformadores con corrientes de secuencia negativa presentes.
• Aplicar factores de carga recomendados por fabricantes (NEMA, IEC) para estimar vida útil.
• Monitoreo continuo: instalar sensores de corriente y registrar tendencias para mantenimiento predictivo.

Tablas de referencia con valores comunes

Ejemplos reales y solución detallada: Caso 1 (corriente con desbalance moderado)

Planteamiento: Planta manufacturera con motor trifásico 250 kW, alimentación 400 V línea a línea. Medidas en funcionamiento nominal:

• I_a = 360 A ∠0°
• I_b = 345 A ∠-3°
• I_c = 300 A ∠+2°

Cálculo paso a paso de componentes

1) Se calcula I_promedio:

2) Desbalance clásico:

Comentario: Un 17.9% es crítico; requiere intervención inmediata.

3) Cálculo de secuencias (aproximación usando solo magnitudes y ángulos dados):

Convertir I_a, I_b, I_c a forma compleja:

I_c = 300 · (cos 2° + j sin 2°) ≈ 300 · (0.99939 + j0.0349) ≈ 299.8 + j10.47

I0 = (1/3) · (I_a + I_b + I_c) = (1/3) · ((360 + 344.5 + 299.8) + j(0 -18.0 +10.47))

I0 ≈ (1/3) · (1004.3 + j(-7.53)) ≈ 334.77 - j2.51 A

|I0| ≈ √(334.77² + (-2.51)²) ≈ 334.78 A

I1 = (1/3) · (I_a + a · I_b + a² · I_c)

Calcular a·I_b y a²·I_c (valores complejos):

a·I_b ≈ (-0.5 + j0.866)·(344.5 - j18.0) ≈ (-172.25 + j298.35) + (9.0 + j8.9) ≈ -163.25 + j307.25 (aprox.)

a² = -0.5 - j0.866

a²·I_c ≈ (-0.5 - j0.866)·(299.8 + j10.47) ≈ (-149.9 - j259.9) + (-5.24 + j-?) ≈ -155.1 - j? (aproximado)

Nota: Para cálculos exactos conviene usar herramienta de cálculo compleja. Aquí se muestra el procedimiento y aproximaciones numéricas.

4) Índice de desbalance por secuencia (estimado):

%Desbalance_seq ≈ (|I2| / |I1|) · 100 → si |I2| ≈ 50 A y |I1| ≈ 320 A, entonces ≈ 15.6%

Síntesis técnica: Ambos índices muestran desbalance severo. Acciones inmediatas propuestas:

1. Inspección de conexiones en bornes y alimentadores.
2. Redistribución de cargas monofásicas aguas arriba.
3. Si no se corrige, instalar balanceador electrónico o reconfigurar transformador.

Ejemplos reales y solución detallada: Caso 2 (desbalance por cargas monofásicas)

Planteamiento: Centro de datos con alimentador trifásico 480 V alimentando cargas monofásicas distribuidas. Medidas de corriente en una rama estabilizada:

• I_a = 120 A
• I_b = 95 A
• I_c = 100 A

Análisis y corrección

Interpretación: Desbalance elevado por exceso de carga en fase A. Soluciones:

1. Redistribuir cargas monofásicas: mover circuitos no críticos de fase A a B y C para igualar corrientes.
2. Instalar barras de distribución trifásica configurables para equilibrio dinámico.
3. Si la redistribución física no es posible: instalar balanceador activo que transfiera energía entre fases mediante electrónica de potencia.

3) Cálculo de corrientes objetivo tras redistribución (meta I_promedio ≈ 105 A):

Si se mueve 13 A desde fase A a B y 2 A a C, nuevas corrientes: I_a = 120 - 15 = 105 A; I_b = 95 + 13 = 108 A; I_c = 100 + 2 = 102 A.

Comentario: Resultado aceptable; si se requiere menor desbalance, ajustes finos o balanceador activo.

Herramientas y equipos recomendados para balanceo

• Analizadores de calidad de energía con medición de secuencias (I0, I1, I2) y registro en tiempo real.
• Pinzas trifásicas true-RMS, multímetros con función de ángulo y registradores de tendencias.
• Balancers electrónicos de fase y SVC para corrección dinámica en cargas variables.
• Transformadores con múltiples tomas (taps) y posibilidad de reconexión delta/estrella.

Recomendaciones de implementación y validación

1. Realizar estudio de carga estacionario y dinámico: registrar perfiles de carga por hora y por día.
2. Diseñar soluciones que atiendan el caso peor (picos y fases con alta concentración de cargas).
3. Implementar pruebas post-corrección: registrar I_a/I_b/I_c y calcular índices para validar beneficio.
4. Documentar cambios, actualizar diagramas unifilares y órdenes de trabajo para mantenimiento.

Consideraciones de seguridad y normativa aplicable

• Cumplir con códigos locales de instalación y seguridad eléctrica (por ejemplo, NFPA 70 / NEC en EE. UU., normas locales en cada país).
• Realizar trabajos con el sistema desenergizado cuando sea viable; si es en línea, usar procedimientos de trabajo seguro y EPP apropiado.
• Verificar compatibilidad de dispositivos compensadores con protecciones existentes (relevadores de sobrecorriente, diferencial, etc.).

Checklist operativo para diagnóstico rápido de desbalance

1. Confirmar órdenes de fase y continuidad de conductores.
2. Medir corrientes de fase en condiciones representativas.
3. Calcular %Desbalance_clásico y %Desbalance_seq.
4. Inspeccionar cargas monofásicas y su distribución.
5. Evaluar necesidad de balanceo electrónico o redistribución física.

Fuentes normativas y bibliografía recomendada

• IEC 60034-1 — Rotating electrical machines: https://www.iec.ch
• IEEE Std 141 (Red Book) — "Electric Power Distribution for Industrial Plants": https://standards.ieee.org
• NEMA MG1 — Motors and Generators: https://www.nema.org
• IEC 61000 series — Electromagnetic compatibility (EMC) standards: https://www.iec.ch/standards
• NFPA 70 (NEC) — National Electrical Code (instalación segura en EE. UU.): https://www.nfpa.org

Este artículo proporciona metodología, fórmulas y ejemplos aplicables internacionalmente para diagnóstico y corrección de desbalances trifásicos. Para proyectos de campo, se recomienda estudio detallado con instrumentación de calidad y validación con simulación de cargas y térmica. Aplicar las normas mencionadas y coordinar con el fabricante del equipo para asegurar cumplimiento y garantía.
