calculadora de amperios a watts online gratis y rápida

Calculadora de amperios a watts online gratis y rápida para conversiones eléctricas precisas en instalaciones residenciales e industriales.

Aquí encontrará fórmulas, tablas responsivas con valores comunes, ejemplos resueltos y referencias normativas para diseño y cálculo.

Concepto y alcance técnico

La conversión entre amperios y watts es fundamental en ingeniería eléctrica para dimensionar conductores, protección y equipos.

Este artículo detalla fórmulas completas, variables, tablas con valores frecuentes, ejemplos prácticos y referencias normativas internacionales.

Principios físicos básicos

La relación entre potencia eléctrica, corriente y tensión depende del tipo de circuito: corriente continua (CC) o corriente alterna (CA), monofásica o trifásica.

En CC y en CA monofásica la potencia aparente, activa y reactiva se definen y se usan factores de potencia para cálculos precisos.

Definiciones clave

• Potencia activa (P): energía real transferida (watts, W).
• Corriente (I): flujo de carga eléctrica (amperios, A).
• Tensión/Voltaje (V): diferencia de potencial eléctrico (voltios, V).
• Factor de potencia (pf): cos φ, relación entre potencia activa y aparente (sin unidades, 0–1).
• Potencia aparente (S): producto V × I en CA sin considerar desfase (volt-amperios, VA).
• Potencia reactiva (Q): asociada a campos magnéticos/eléctricos alternos (volt-amperios reactivos, VAR).

Fórmulas esenciales para convertir amperios a watts

Se presentan fórmulas para CC, CA monofásica y CA trifásica, cubriendo potencia activa y aparente; cada expresión incluye explicación de variables.

A continuación las fórmulas se muestran en formato interpretativo y se describen valores típicos para cada variable.

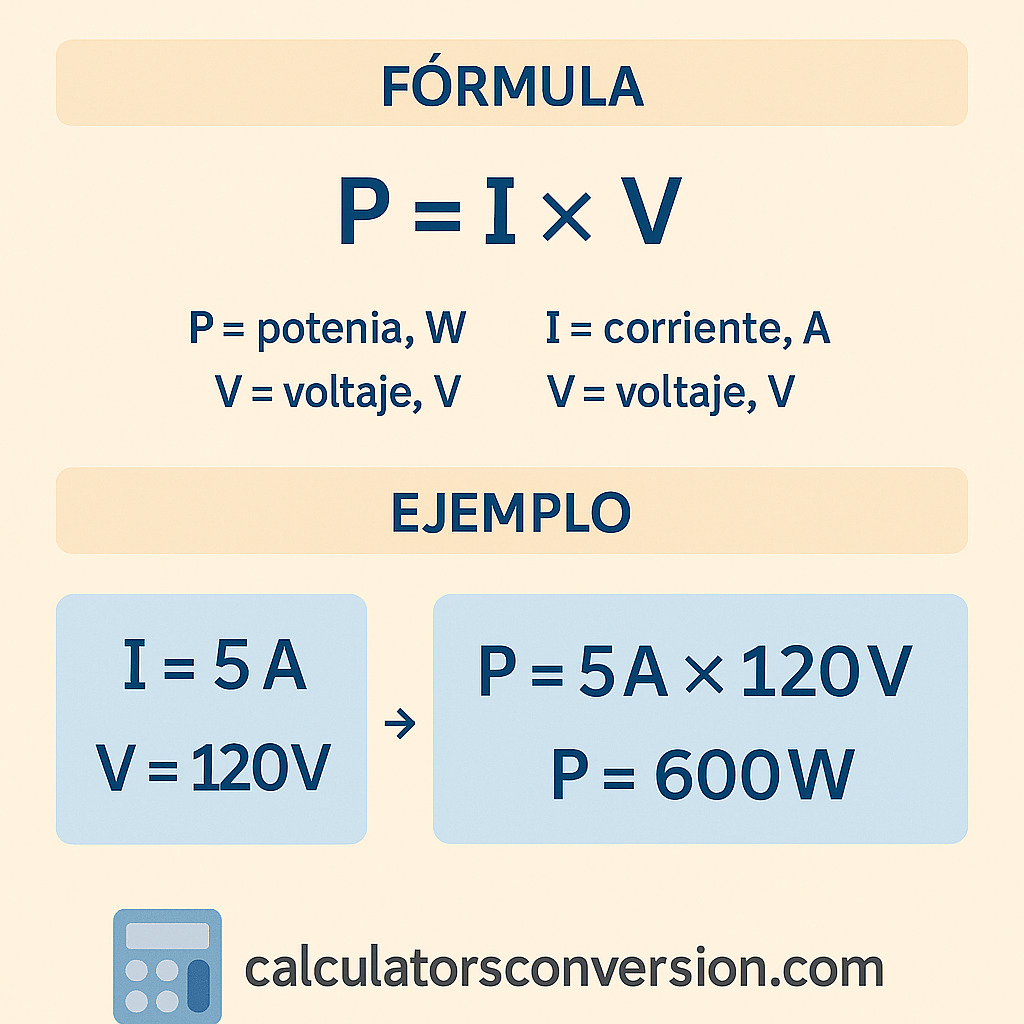

Corriente continua (CC)

Fórmula principal:

Variables: P (potencia en W), V (voltaje en V), I (corriente en A). Valores típicos: V = 12 V, 24 V, 48 V, 120 V.

Corriente alterna monofásica (CA monofásica)

Potencia activa (real):

Variables: P (W), V (V, entre fases y neutro), I (A), pf (factor de potencia, 0–1). Valores típicos: V = 120 V, 230 V; pf = 0.7–1.0.

Potencia aparente (para dimensionado):

S en VA, útil para seleccionar transformadores y protecciones.

Corriente alterna trifásica (CA trifásica)

Para sistemas trifásicos balanceados, potencia activa:

Variables: V_L (voltaje línea a línea en V), I_L (corriente de línea en A), pf (factor de potencia). Valores típicos: V_L = 400 V, 480 V; pf = 0.8–1.0.

Potencia aparente trifásica:

S en VA o kVA para selección de equipos.

Relaciones inversas (de W a A)

De manera práctica, para obtener corriente a partir de potencia:

• En CC: I = P / V
• En CA monofásica: I = P / (V × pf)
• En CA trifásica: I = P / (√3 × V_L × pf)

Estas expresiones son esenciales para dimensionado de fusibles, interruptores y conductores.

Tabla responsiva de valores comunes

Se incluye una tabla con combinaciones frecuentes de voltaje, corriente y potencia para referencia rápida; adecuada para escritorio y móviles.

La tabla contiene columnas para tipo de sistema, voltaje, corriente y potencia en W y kW, con ejemplos prácticos.

Notas sobre la tabla

Los valores suponen pf=1 salvo indicación; en motores y cargas inductivas el pf suele ser 0.7–0.95, afectando la corriente real.

Para dimensionado de conductores y protecciones hay que usar la corriente real con pf y considerar factores de corrección por temperatura y agrupamiento.

Cómo implementar una calculadora online rápida y gratuita (arquitectura técnica)

Una calculadora debe recibir V, I o P y pf, detectar el tipo de sistema y aplicar la fórmula adecuada; validar entradas y mostrar resultados en tiempo real.

Optimice para móviles, use entradas numéricas, selección de sistema (CC, monofásica, trifásica) y explicaciones contextuales para accesibilidad.

Validaciones recomendadas

• Rangos saneados: V > 0, I ≥ 0, P ≥ 0, 0 < pf ≤ 1.
• Unidad por defecto y conversión de prefijos (mA, A, kA; mW, W, kW).
• Mensajes de error claros y alternativas sugeridas (ej. si pf desconocido usar 0.9 o 1 según tipo de carga).

Ejemplos del mundo real (casos prácticos)

A continuación se desarrollan al menos dos casos con procedimiento paso a paso, suposiciones y verificación final.

Los ejemplos muestran cómo pasar de amperios a watts y viceversa en diferentes escenarios reales.

Caso 1: Carga monofásica en una vivienda

Situación: Un calentador eléctrico conectado a 230 V monofásico consume 16 A. Calcular la potencia activa.

Suposición: factor de potencia pf = 1 (resistiva), sistema monofásico.

Procedimiento:

1. Identificar datos: V = 230 V, I = 16 A, pf = 1.
2. Aplicar fórmula P = V × I × pf.
3. Calcular: P = 230 × 16 × 1 = 3680 W.
4. Expresar en kW: 3680 W = 3.68 kW.
5. Verificación: comprobar consumo con medidor de energía o etiqueta del equipo.

Resultado: El calentador tiene una potencia de 3.68 kW; para protección se selecciona un interruptor de al menos 20 A con margen.

Caso 2: Motor trifásico industrial

Situación: Motor trifásico alimentado a 400 V (línea a línea) con corriente nominal de 75 A y pf estimado 0.85. Calcular potencia activa.

Datos: V_L = 400 V, I_L = 75 A, pf = 0.85, sistema trifásico balanceado.

Procedimiento:

1. Fórmula: P = √3 × V_L × I_L × pf.
2. Constante: √3 ≈ 1.732.
3. Cálculo: P = 1.732 × 400 × 75 × 0.85.
4. Multiplicación paso a paso: 1.732 × 400 = 692.8; 692.8 × 75 = 51960; 51960 × 0.85 = 44166 W.
5. Transformar a kW: 44166 W ≈ 44.17 kW.
6. Comprobación: si placa del motor indica 45 kW y corriente nominal 77 A, valores son coherentes.

Resultado: La potencia activa calculada es aproximadamente 44.17 kW; al dimensionar se considera corriente de arranque y factores térmicos.

Caso 3: Sistema de baterías CC para carga crítica

Situación: Banco de baterías de 48 V alimenta una carga de 2 kW en CC. Calcular la corriente requerida.

Datos: P = 2000 W, V = 48 V, sistema CC, pf = 1 (no aplica en CC).

Procedimiento:

1. Usar fórmula I = P / V.
2. Calcular: I = 2000 / 48 ≈ 41.67 A.
3. Redondeo: considerar pérdidas y eficiencia del inversor; añadir 10% → 45.84 A.
4. Seleccionar cableado y protección para al menos 50 A según normas.

Resultado: Corriente nominal ≈ 41.7 A; con margen por eficiencia y temperatura seleccionar protección para 50 A.

Factores adicionales para cálculos reales

En aplicaciones reales hay que considerar pérdidas por conductores, temperatura ambiente, corrección por agrupamiento y clasificación de aislamiento.

También considerar armonías en CA que afectan mediciones RMS y fijación del factor de potencia efectivo.

Pérdidas en conductores y caída de tensión

• Caída de tensión ΔV = I × R × L (aproximación unidireccional), o métodos normalizados según norma local.
• Seleccionar sección de conductor para mantener ΔV dentro del límite (por ejemplo ≤3% en derivaciones).
• Usar resistencias a temperatura para cálculo preciso: R(T) = R_20 × [1 + α × (T - 20°C)].

Ejemplo: una línea de 30 m con I=50 A y R_por_m ≈ 0.000641 Ω/m (cobre 35 mm²) produce ΔV = 50×0.000641×30 ≈ 0.96 V.

Corriente de arranque y demanda máxima

En motores y compresores la corriente de arranque puede ser 5–7× la corriente nominal; debe considerarse para protecciones y dimensionado de interruptores.

Para alimentadores con múltiples cargas, usar demanda simultánea y factores de coincidencia según tablas normativas.

Recomendaciones normativas y enlaces de autoridad

Consulte siempre las normas locales e internacionales para diseño y cálculo eléctrico; a continuación referencias de autoridad útiles.

Las normas contienen criterios obligatorios para dimensionado de conductores, protecciones y seguridad eléctrica.

• IEC 60364 — Instalaciones eléctricas de edificios: principios generales y criterios de diseño. (https://www.iec.ch)
• NEC (NFPA 70) — Código Eléctrico Nacional (Estados Unidos) para dimensionado y protecciones. (https://www.nfpa.org)
• IEEE Std 141 — Guía para distribución de energía en plantas (Green Book). (https://www.ieee.org)
• IEC 60909 — Cálculo de corrientes de cortocircuito en sistemas de potencia. (https://www.iec.ch)
• IEC 60034 — Máquinas eléctricas (motores). (https://www.iec.ch)

Buenas prácticas de accesibilidad y experiencia de usuario

Diseñe la interfaz con contraste adecuado, etiquetas claras, entradas accesibles para lectores de pantalla y descripciones de resultado textuales.

Incluir ejemplos, ayuda contextual y avisos sobre supuestos (pf, pérdidas) mejora la confianza del usuario en la calculadora.

Checklist para implementación

• Validación de entradas y manejo de unidades.
• Indicadores de precisión y redondeo.
• Exportar resultados en texto y formato imprimible.
• Incluir enlaces a normativas aplicables y bibliografía técnica.

Ampliación técnica: modelos avanzados de cálculo

Para análisis más precisos incorpore modelos que consideren armonías, componentes no lineales, pérdidas en transformadores y temperatura de conductores.

Simulaciones transitorias y análisis de cortocircuito requieren herramientas especializadas (ETAP, DIgSILENT, SKM) y software de cálculo.

Análisis de factor de potencia y corrección

La corrección del pf con bancos de condensadores reduce la corriente y pérdidas; cálculo del kvar necesario: kvar = P × (tan φ1 − tan φ2).

Variables: φ1 (ángulo inicial), φ2 (ángulo objetivo). Ejemplo: de pf 0.75 a 0.95 para P=100 kW requiere kvar ≈ 66.9 kvar.

Referencias y recursos adicionales

Documentación técnica y normativa es esencial para certificación y cumplimiento; consulte publicaciones de organismos internacionales y fabricantes.

Fuentes sugeridas: IEC (https://www.iec.ch), NFPA (https://www.nfpa.org), IEEE (https://www.ieee.org), guías de fabricantes de cables y transformadores.

Resumen operativo para un usuario experto

Para convertir amperios a watts identifique el tipo de sistema, aplique la fórmula adecuada, use pf si corresponde y agregue márgenes por pérdidas.

Verifique contra placas de equipo, calcule caída de tensión y seleccione protecciones conforme a normas locales para garantizar seguridad operativa.

Checklist rápido

• ¿Sistema CC, monofásico o trifásico?
• Entradas: V, I, P conocidos; ¿pf conocido?
• Aplicar la fórmula correcta y convertir unidades.
• Considerar pérdidas, caída de tensión y corrientes de arranque.
• Documentar supuestos y referencias normativas utilizadas.
